سردخانه آمونیاکی نوعی سردخانه صنعتی و تجاری است که از گاز آمونیاک (NH3) به عنوان مبرد استفاده می کند. این گاز با جذب گرما، دمای محیط داخلی سردخانه را کاهش داده و شرایط ایده آل برای نگهداری مواد غذایی، شیمیایی، دارویی و سایر محصولات حساس به دما ایجاد می کند.
آشنایی با سردخانه آمونیاکی
این سردخانه ها که با نام سردخانه های جذبی نیز شناخته می شوند، سیستم برودتی قدرتمندی هستند که در مقیاس بزرگ کاربرد دارند و برای تولید سرمایش از آمونیاک به عنوان مبرد استفاده می کنند. این سیستم ها در کارخانه های تولید مواد غذایی، صنایع شیمیایی، دارویی و سایر صنایع بزرگ مورد استفاده قرار می گیرند.

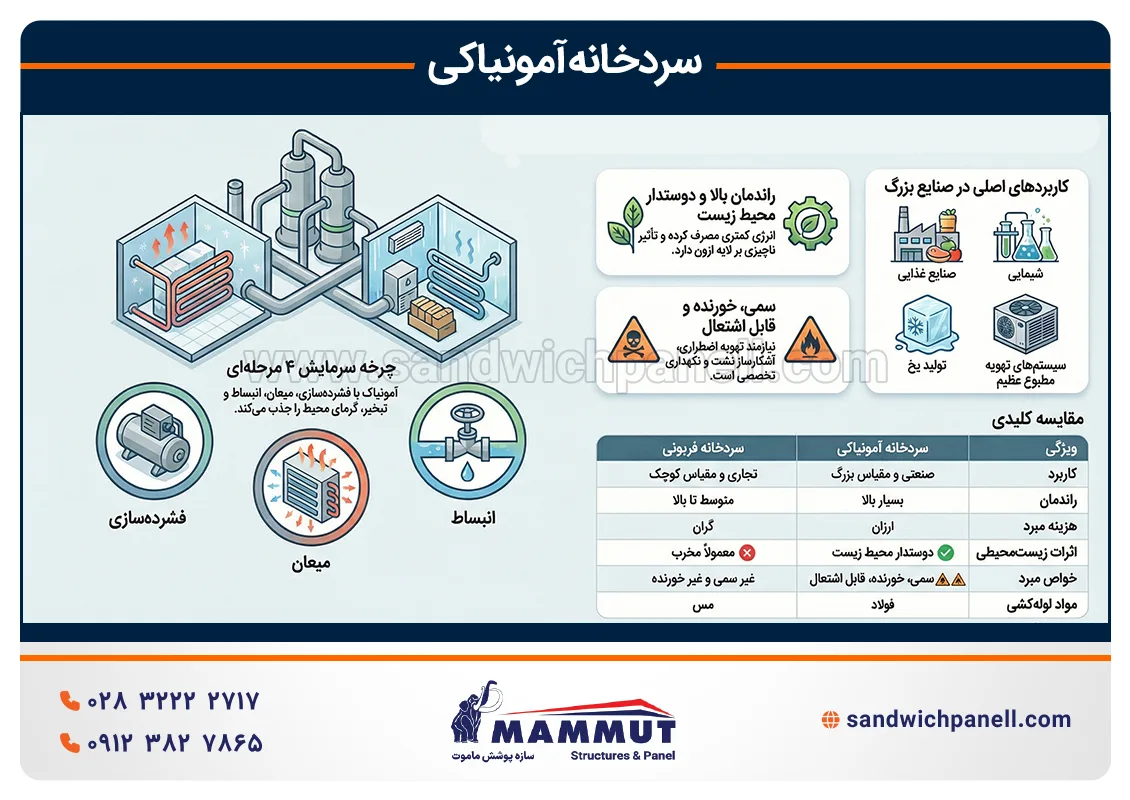

نحوه عملکرد سردخانه آمونیاکی
یک سیستم سرمایشی آمونیاکی شامل چهار بخش اصلی است: کمپرسور، کندانسور، شیر انبساط و اوپراتور.
- کمپرسور: گاز آمونیاک را فشرده کرده و دمای آن را افزایش می دهد.
- کندانسور: آمونیاک فشرده شده با از دست دادن گرما به مایع تبدیل می شود.
- شیر انبساط: فشار آمونیاک مایع را کاهش داده و باعث کاهش ناگهانی دما می شود.
- اوپراتور: آمونیاک مایع گرمای محیط داخلی را جذب کرده و به بخار تبدیل می شود، که باعث خنک شدن فضای سردخانه می گردد.
مطالعه بیشتر: ساندویچ پانل سردخانه ای
خواص فیزیکی و شیمیایی گاز آمونیاک
خواص فیزیکی:
- گرمای نهان تبخیر بالا: آمونیاک می تواند مقدار زیادی گرما را در فرایند تبدیل از مایع به گاز جذب کند، که آن را به یک مبرد بسیار کارآمد تبدیل می کند.
خواص شیمیایی:
- بی رنگ و با بوی تند: بویی مشابه مواد پاک کننده خانگی دارد.
- سمی و خورنده: غلظت بالا برای پوست، چشم و سیستم تنفسی خطرناک است و در برابر رطوبت می تواند به فلزات آسیب برساند.
- قابل اشتعال: در غلظت های خاص در هوا، قابلیت اشتعال دارد.
ملاحظات زیست محیطی
- تاثیر کم بر محیط زیست: آمونیاک ضریب گرمایشی پایین و تأثیر نزدیک به صفر بر لایه ازون دارد، بنابراین جایگزینی دوستدار محیط زیست برای مبردهای هیدروکربنی (HFCs) محسوب می شود.
- آمونیاک و لایه ازون: ترکیبی از نیتروژن و هیدروژن است و حاوی کلر یا برم نمی باشد، بنابراین برای لایه ازون مضر نیست.
راندمان مبرد آمونیاک
- راندمان بالا: به دلیل گرمای نهان تبخیر بالا، آمونیاک انرژی کمتری برای تولید سرمایش مصرف می کند که هزینه های عملیاتی را کاهش می دهد.
- مناسب برای سیستم های بزرگ: به علت راندمان بالا، استفاده از آمونیاک در سیستم های کوچک خانگی توصیه نمی شود و عمدتاً در صنایع بزرگ کاربرد دارد.
کاربردهای سردخانه آمونیاکی
به دلیل کارایی بالا، هزینه های عملیاتی کم و سازگاری با محیط زیست، سردخانه های آمونیاکی در صنایع بزرگ کاربرد فراوان دارند:
- صنایع غذایی: نگهداری میوه، سبزیجات، گوشت، محصولات لبنی، کارخانه های تولید نوشیدنی و تونل های انجماد سریع. (سردخانه میوه)
- صنایع شیمیایی و پتروشیمی: خنک سازی مواد شیمیایی و فرآورده های صنعتی.
- تولید یخ: کارخانه های تولید یخ قالبی و پودری.
- سیستم تهویه مطبوع بزرگ: استفاده در ساختمان های تجاری و مراکز داده.
تجهیزات و اجزای سردخانه آمونیاکی
- کمپرسور: قلب سیستم برودتی است و گاز آمونیاک را فشرده می کند. کمپرسورهای پیستونی و اسکرو در سیستم های آمونیاکی استفاده می شوند.
- کندانسور: وظیفه تبدیل بخار آمونیاک با فشار بالا به مایع و دفع گرما به محیط را دارد. انواع کندانسور:
- هوایی: گرما را توسط جریان هوا دفع می کند.
- آبی: از آب برای خنک سازی آمونیاک استفاده می کند.
- تبخیری: ترکیبی از آب و هوا برای دفع گرما استفاده می کند و راندمان بالایی دارد.
- اوپراتور: محل اصلی جذب گرما و تولید سرمایش است. آمونیاک مایع پس از عبور از شیر انبساط وارد اوپراتور شده و با جذب گرما به بخار تبدیل می شود که فضای سردخانه را خنک می کند.
مخازن سردخانه های آمونیاکی
مخازن در سیستم تبرید آمونیاک نقش حیاتی دارند و عملکرد صحیح سیستم به آن ها وابسته است:
- مخزن فشار بالای رسیور مایع: پس از کندانسور قرار می گیرد و آمونیاک مایع را پیش از ورود به اوپراتور ذخیره می کند. این مخزن نوسانات فشار را کنترل کرده و جریان پایدار مبرد را تضمین می کند.
- مخزن اکومولاتور ساکشن: در مسیر خط مکش کمپرسور نصب می شود تا از ورود آمونیاک مایع به کمپرسور جلوگیری کند. ورود مایع به کمپرسور می تواند آسیب جدی ایجاد کند.
- مخزن اینترکولر: در سیستم های دو مرحله ای برای خنک کردن بخار آمونیاک بین دو مرحله کمپرسور استفاده می شود و راندمان سیستم را افزایش می دهد.
پمپ سردخانه آمونیاکی
پمپ در سیستم سردخانه آمونیاکی برای سیرکوله کردن آمونیاک مایع در اوپراتورها استفاده می شود. این عمل باعث بهبود انتقال حرارت و افزایش راندمان کلی سیستم می شود.
شیرآلات و تجهیزات کنترل
سیستم شامل انواع شیرهای دستی، برقی، شیر انبساط و شیر کنترل فشار است که برای تنظیم جریان، فشار و دمای مبرد به کار می روند. تابلو برق نیز وظیفه نظارت و کنترل خودکار تجهیزات را بر عهده دارد تا سیستم به صورت ایمن و پایدار کار کند.
مخازن تحت فشار و نمایشگر سطح مایع
تمامی مخازن و تجهیزات سیستم آمونیاکی تحت فشار بالا کار می کنند و باید مطابق با استانداردهای ایمنی طراحی شوند. نمایشگر سطح مایع آمونیاک میزان مبرد موجود در مخازن را نشان می دهد و برای کنترل و شارژ سیستم ضروری است.
ایر پارجر یونیت (Air Purger Unit)
این دستگاه برای حذف گازهای غیرقابل تقطیر مانند هوا و رطوبت از سیستم استفاده می شود. ورود این گازها می تواند باعث افزایش فشار کندانسور، کاهش راندمان و افزایش مصرف انرژی شود. ایر پارجر با جمع آوری و تخلیه این گازها، عملکرد بهینه سیستم را حفظ می کند.
سیستم تهویه مطبوع آمونیاکی
به دلیل خطرات بالقوه آمونیاک، این سیستم ها به طور مستقیم برای ساختمان های مسکونی و اداری استفاده نمی شوند. به جای آن، از سیستم های غیرمستقیم بهره برداری می شود که در آن آمونیاک مایع، یک سیال ثانویه مانند آب را سرد کرده و سپس این سیال به فن کوئل ها یا هواسازها منتقل می شود.
موتورخانه سردخانه آمونیاکی
موتورخانه قلب سیستم آمونیاکی است و شامل کمپرسورها، کندانسورها، مخازن تحت فشار، پمپ ها، شیرآلات و تابلو برق اصلی می شود. به دلیل خطرات احتمالی، موتورخانه باید از فضای سردخانه و مسیرهای عمومی جدا باشد.
مطالعه بیشتر: نحوه راه اندازی سردخانه با ساندویچ پانل
تراکم کمپرسور در سردخانه آمونیاکی
تراکم یک مرحله ای:
- بخار مبرد از فشار اوپراتور به فشار کندانسور در یک مرحله متراکم می شود.
- مناسب دماهای تبخیر بالا (معمولاً بالای -10 درجه سانتی گراد).
- سیستم ساده و با هزینه اولیه کمتر.
تراکم چند مرحله ای:
- تراکم در دو یا چند مرحله انجام می شود: ابتدا کمپرسور فشار پایین، سپس اینترکولر و بعد کمپرسور دوم برای رسیدن به فشار نهایی.
- مناسب کاربردهای دمای بسیار پایین (تا -25 درجه سانتی گراد).
- مزایا: افزایش راندمان، کاهش دمای تخلیه کمپرسور، افزایش ظرفیت سرمایشی، افزایش عمر کمپرسور و پایداری روغن.
- طراحی می تواند سری یا آبشاری باشد، در حالت آبشاری دو چرخه تبرید مجزا با مبردهای مختلف و یک مبدل حرارتی مشترک به هم متصل می شوند.
اکونومایزر
اکونومایزر وسیله ای برای افزایش راندمان سیستم های تبرید، به ویژه کمپرسورهای اسکرو است.
عملکرد اکونومایزر:
- بخشی از مبرد مایع پس از کندانسور به مبدل حرارتی جانبی هدایت می شود تا پیش از ورود به شیر انبساط اصلی، زیرسرد شود.
- بخار حاصل با فشار متوسط به پورت میانی کمپرسور تزریق می شود.
- نتیجه: افزایش ظرفیت سرمایشی و کاهش دمای تخلیه کمپرسور.
انواع اکونومایزر:
- فلش تانک: شامل مخزن برای جداسازی بخار حاصل از فلش شدن مبرد.
- صفحه ای: از مبدل حرارتی صفحه ای برای زیرسرد کردن مبرد استفاده می کند.
انتخاب کمپرسور آمونیاکی
انتخاب کمپرسور آمونیاکی به عوامل متعددی بستگی دارد:
- ظرفیت سرمایشی: مهم ترین عامل، تعیین ظرفیت مورد نیاز بر اساس بار حرارتی سردخانه است.
- نوع کمپرسور: کمپرسورهای پیستونی برای ظرفیت های کوچک و کمپرسورهای اسکرو برای کاربردهای بزرگ و صنعتی رایج هستند.
- دمای تبخیر و کندانسور: این دماها بر فشار کاری و انتخاب کمپرسور تأثیرگذار هستند.
- راندمان انرژی و هزینه های عملیاتی: کمپرسورهای با راندمان بالا مصرف برق کمتری دارند و هزینه عملیاتی را کاهش می دهند.
خنک سازی روغن کمپرسور
در کمپرسورهای آمونیاکی، به ویژه کمپرسورهای اسکرو، روغن برای روانکاری قطعات متحرک و آب بندی آن ها استفاده می شود. افزایش دمای گاز آمونیاک در طول فرایند تراکم باعث افزایش دمای روغن می شود. خنک سازی روغن از طریق مبدل حرارتی با آب یا آمونیاک مایع ضروری است تا از تجزیه روغن و آسیب به کمپرسور جلوگیری شود.
درایو کمپرسور آمونیاکی
درایو کمپرسور نیروی لازم برای به حرکت درآوردن کمپرسور را فراهم می کند. کمپرسورها قلب سیستم خنک کننده هستند و نیروی محرکه آن ها عمدتاً به دو شکل تأمین می شود:
1. درایو الکتریکی
- مزایا: کنترل دقیق سرعت، آلودگی کمتر، نگهداری آسان.
- معایب: وابستگی به برق، هزینه اولیه بالا.
- توضیح: موتورهای القایی رایج ترین نوع هستند و می توانند به صورت مستقیم یا با تسمه و پولی نیرو منتقل کنند.
2. درایو غیرالکتریکی
- مزایا: استقلال از شبکه برق، راندمان انرژی، هزینه عملیاتی پایین.
- معایب: آلودگی صوتی و زیست محیطی، نگهداری پیچیده، هزینه اولیه بالا، ابعاد بزرگ و سنگین.
- توضیح: از منابع انرژی غیر برقی مانند موتورهای دیزلی و گازی استفاده می شود و مناسب شرایطی است که برق دردسترس نیست یا به عنوان پشتیبان عمل می کند.
مزایا و معایب سردخانه آمونیاکی
مزایا:
- راندمان بالا
- سازگاری با محیط زیست
- کشف آسان نشتی
- دوام بالا
- عملکرد در دماهای پایین
- هزینه پایین مبرد
- انتقال حرارت عالی
معایب:
- سمی بودن
- خورندگی
- قابلیت اشتعال
- نیاز به نگهداری تخصصی
- عدم کارایی در اندازه های کوچک
- هزینه اولیه بالا
تفاوت سردخانه آمونیاکی و فریونی
| ویژگی | سردخانه آمونیاکی | سردخانه فریونی |
|---|---|---|
| مبرد | آمونیاک (NH3) | فریونی (R-22 / R-134a) |
| کاربرد | صنعتی و مقیاس های بزرگ (>2000 تن) | تجاری و مقیاس کوچک (<2000 تن) |
| راندمان | بسیار بالا | متوسط تا بالا |
| خواص مبرد | سمی، خورنده، قابل اشتعال | غیر سمی، غیر خورنده، غیرقابل اشتعال |
| هزینه مبرد | ارزان | گران |
| تاثیرات زیست محیطی | دوستدار محیط زیست | معمولاً مخرب محیط زیست |
| مواد لوله کشی | فولاد (به دلیل خوردگی مس) | مس |
تدابیر ایمنی در سردخانه های آمونیاکی
به دلیل سمی و قابل اشتعال بودن آمونیاک، رعایت ایمنی اهمیت ویژه دارد:
- سیستم تهویه اضطراری
- آشکارسازهای نشت گاز
- تجهیزات حفاظت فردی (PPE)
- شیرهای ایمنی
- آموزش کارکنان
- برنامه ریزی شرایط اضطراری
- علامت گذاری و تابلوهای هشدار
نکات مهم استفاده و نگهداری
- بازرسی های منظم
- نگهداری پیشگیرانه
- کنترل کیفیت مبرد
- ثبت اطلاعات عملکرد
- نظافت منظم
خدمات شرکت سازه پوشش ماموت برای سردخانه آمونیاکی
طراحی و مهندسی:
- طراحی سیستم های تبرید آمونیاکی با توجه به نیاز مشتری، ابعاد سردخانه و دمای مورد نظر
- محاسبه دقیق بار حرارتی و انتخاب تجهیزات بهینه
- طراحی موتورخانه و لوله کشی مطابق استانداردهای ایمنی
تأمین و ساخت:
- تأمین تجهیزات با کیفیت از برندهای معتبر
- ساخت پانل های سردخانه ای برای عایق کاری مؤثر
نصب و راه اندازی:
- نصب حرفه ای تجهیزات توسط تیم متخصص
- شارژ مبرد و انجام آزمایش های نهایی
سرویس و نگهداری:
- ارائه قراردادهای دوره ای برای حفظ راندمان سیستم
- تعمیرات اضطراری و تأمین قطعات یدکی
توسعه و ارتقاء:
- ارتقاء سیستم های قدیمی به فناوری های جدید (مانند کمپرسورهای اسکرو)
عوامل موثر در قیمت گذاری سردخانه آمونیاکی
- ظرفیت و حجم بار حرارتی: هرچه بزرگتر، تجهیزات قوی تر و هزینه بالاتر
- نوع تجهیزات: برند و نوع کمپرسور، کندانسور، اواپراتور و سایر قطعات
- سیستم تبرید: تک مرحله ای یا چند مرحله ای، نوع کمپرسور
- عایق و مصالح ساختمانی: کیفیت و ضخامت ساندویچ پانل ها و نوع درب ها
- سیستم های کنترل و ایمنی: آشکارساز نشت، تهویه اضطراری، تجهیزات کنترلی
- هزینه نصب و راه اندازی: پیچیدگی نصب و تخصص تیم
- موقعیت جغرافیایی: دما، رطوبت و شرایط محیطی بر انتخاب تجهیزات و قیمت تاثیر دارد
نتیجه گیری
سردخانه های آمونیاکی یک راهکار قدرتمند و کارآمد در صنعت سردخانه به ویژه در مقیاس های بزرگ هستند. استفاده از آمونیاک (NH3) باعث راندمان انرژی بالا، کاهش هزینه های عملیاتی و سازگاری با محیط زیست می شود. این ویژگی ها، سردخانه آمونیاکی را به جایگزین مناسب مبردهای قدیمی و آسیب رسان تبدیل کرده است.
سوالات متداول
1. سردخانه آمونیاکی چیست و چه کاربردهایی دارد؟
سردخانه آمونیاکی نوعی سیستم برودتی صنعتی است که از گاز آمونیاک (NH3) به عنوان مبرد برای جذب گرما و کاهش دما در محیط های بسته استفاده می کند. این سردخانه ها در مقیاس های بزرگ کاربرد دارند و مناسب صنایع غذایی، دارویی، شیمیایی و پتروشیمی هستند. کاربردهای اصلی شامل:
- نگهداری مواد غذایی منجمد و تازه (گوشت، مرغ، ماهی، لبنیات، میوه و سبزیجات) (سردخانه مرغ و ماهی)
- تونل های انجماد سریع و خطوط تولید یخ
- خنک سازی مواد شیمیایی و محصولات صنعتی
- سیستم های تهویه مطبوع صنعتی غیرمستقیم
2. مزایا و معایب استفاده از سردخانه آمونیاکی چیست؟
مزایا:
- راندمان انرژی بسیار بالا و کاهش هزینه های عملیاتی
- سازگاری با محیط زیست و کمترین تاثیر بر لایه اوزون
- کشف سریع نشت مبرد و ایمنی بالا در شرایط کنترل شده
- دوام و مقاومت بالا در برابر فشار و دماهای پایین
- هزینه پایین مبرد و انتقال حرارت عالی
معایب:
- آمونیاک سمی و خورنده است و نیاز به تدابیر ایمنی ویژه دارد
- قابلیت اشتعال در غلظت های خاص
- نیاز به نگهداری تخصصی و تجهیزات ایمنی
- هزینه اولیه بالا
- عملکرد محدود در سردخانه های کوچک
3. چرا آمونیاک به عنوان مبرد در سردخانه های صنعتی استفاده می شود؟
آمونیاک دارای خواص فیزیکی و شیمیایی منحصر به فرد است که آن را به مبردی کارآمد تبدیل می کند:
- گرمای نهان تبخیر بالا: حجم کمتری از آمونیاک برای تولید سرمایش مورد نیاز است.
- راندمان انرژی بالا: مصرف برق کمتر برای تولید سرمایش یکسان.
- دوستدار محیط زیست: تأثیر نزدیک به صفر بر لایه اوزون و گرمایش جهانی.
- خواص شیمیایی: بی رنگ، قابل اشتعال در غلظت های خاص، سمی و خورنده که نیازمند ایمنی ویژه است.
4. تفاوت سردخانه آمونیاکی و فریونی در چیست؟
| ویژگی | سردخانه آمونیاکی | سردخانه فریونی |
|---|---|---|
| مبرد | آمونیاک (NH3) | فریونی (R-22 / R-134a) |
| کاربرد | صنعتی، بزرگ (>2000 تن) | تجاری، کوچک (<2000 تن) |
| راندمان | بسیار بالا | متوسط تا بالا |
| خواص مبرد | سمی، خورنده، قابل اشتعال | غیر سمی، غیر خورنده، غیرقابل اشتعال |
| هزینه مبرد | ارزان | گران |
| تأثیرات زیست محیطی | دوستدار محیط زیست | معمولاً مخرب محیط زیست |
| مواد لوله کشی | فولاد | مس |
5. چه تدابیر ایمنی برای کار با سردخانه آمونیاکی لازم است؟
با توجه به سمی و قابل اشتعال بودن آمونیاک، رعایت تدابیر ایمنی ضروری است:
- نصب سیستم تهویه اضطراری و تخلیه گازهای نشت کرده
- استفاده از آشکارسازهای نشت گاز آمونیاک
- ارائه و استفاده از تجهیزات حفاظت فردی (PPE) شامل ماسک، دستکش و لباس محافظ
- نصب شیرهای ایمنی و کنترل فشار
- آموزش کارکنان در خصوص خطرات و اقدامات اضطراری
- برنامه ریزی پروتکل های اضطراری و مانورهای دوره ای
- علامت گذاری و تابلوهای هشدار در محل های حساس
