مشاوره فنی، تامین و اجرای تخصصی ساندویچ پانل سردخانه‌ای با انتخاب درست ضخامت، نوع عایق، ورق و سیستم اتصال؛ متناسب با دما، اقلیم و نوع کاربری پروژه شما در قزوین و شهرک‌های صنعتی استان.
ساندویچ پانل سردخانه ای یک سیستم پانلی عایق برای ساخت دیوار، سقف و در برخی سیستم ها کف فضاهای سرد و دمای کنترل شده است. ساختار اصلی آن از دو لایه روکش و یک هسته عایق تشکیل می شود.
وظیفه اصلی این ساندویچ پانل، کاهش انتقال حرارت بین داخل و خارج سردخانه است. هرچه انتقال حرارت از پوسته سردخانه بیشتر باشد، سیستم برودتی باید برای حفظ دمای مطلوب انرژی بیشتری مصرف کند.
به همین دلیل، در طراحی سردخانه فقط ضخامت پانل مهم نیست. نوع عایق، مقاومت حرارتی، پیوستگی لایه عایق، کیفیت اتصال پانل ها، کنترل بخار، آب بندی، درب سردخانه و شرایط اقلیمی همزمان باید بررسی شوند.
ASHRAE در طراحی فضاهای سرد، پوسته عایق را یکی از اجزای اصلی کنترل بار برودتی می‌داند.
مزیت اصلی ساندویچ پانل در سردخانه، کاهش بار حرارتی پوسته است؛ در کنار آن، اجرای سریع‌تر نسبت به بسیاری از روش‌های سنتی، امکان اجرای اتصالات مهندسی‌شده و سطوح قابل شستشو برای فضاهای غذایی و دارویی را فراهم می‌کند. این مزیت‌ها زمانی محقق می‌شوند که ضخامت، نوع عایق و اجرای اتصال‌ها درست انتخاب شود.
در صورت انتخاب و اجرای صحیح، بار حرارتی پوسته را کاهش می‌دهد.
نسبت به بسیاری از روش‌های سنتی ساخت پوسته سرد.
قابلیت اجرای اتصالات مهندسی‌شده بین قطعات پانل.
امکان ایجاد سطوحی سازگار با نظافت فضاهای غذایی و دارویی.

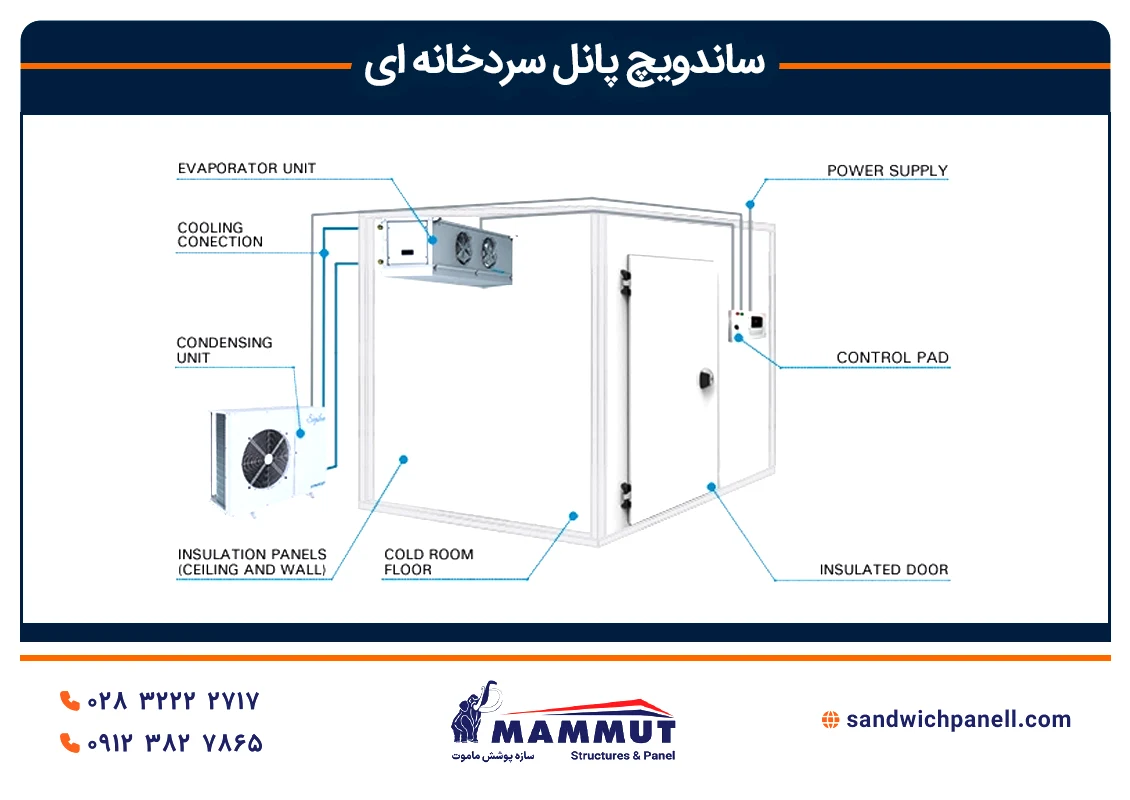

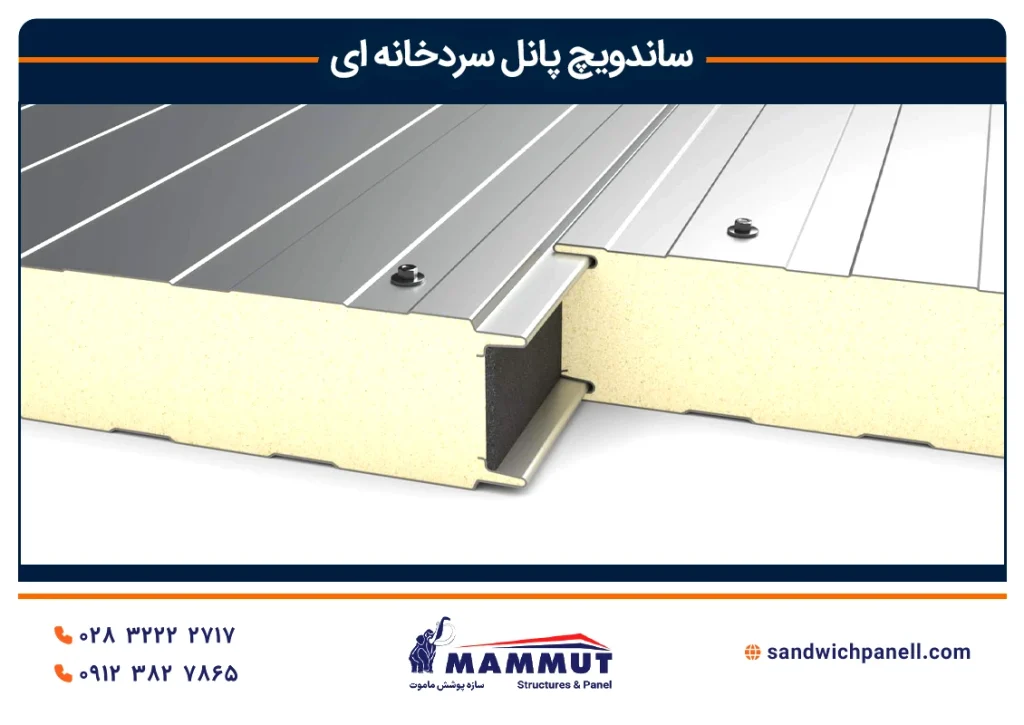

ساختار معمول پانل سردخانه ای شامل سه بخش اصلی است؛ عملکرد نهایی پوسته به یکپارچگی هر سه بخش بستگی دارد:
روکش فلزی از هسته عایق محافظت می‌کند و به استحکام پانل، دوام سطح و شرایط نظافت کمک می‌کند.
وظیفه اصلی کاهش انتقال حرارت را بر عهده دارد. انتخاب نوع هسته باید براساس دمای کاری، شرایط رطوبتی، الزامات حریق و مشخصات محصول انجام شود.
در تماس مستقیم با محیط سردخانه قرار دارد و باید با شرایط بهره‌برداری، نظافت و رطوبت سازگار باشد.
نکته مهم: آسیب روکش، اتصال ضعیف یا نفوذ رطوبت در هرکدام از این سه بخش می‌تواند عملکرد کل پوسته را تحت تأثیر قرار دهد؛ به همین دلیل یکپارچگی اجرا به‌اندازه کیفیت خود پانل اهمیت دارد.
ساندویچ پانل سردخانه ای ماموت یکی از محصولات مورد استفاده برای اجرای پوسته عایق فضاهای سردخانه‌ای و دمای کنترل‌شده است. هنگام انتخاب محصول ماموت یا هر برند دیگر، صرفاً به نام برند توجه نکنید؛ مشخصات واقعی همان محصول — نوع هسته عایق، ضخامت، دانسیته، نوع و ضخامت روکش، پوشش سطح، نوع اتصال، ابعاد، مشخصات حریق، شرایط نگهداری و مدارک فنی سازنده — باید با نیاز پروژه شما تطبیق داده شود.
برند معتبر، جایگزین طراحی صحیح نیست؛ اما انتخاب تولیدکننده معتبر می‌تواند در کیفیت تولید، ثبات مشخصات و خدمات فنی اهمیت داشته باشد.
عایق فقط بخشی از عملکرد پوسته است؛ نوع روکش، کیفیت اتصال و دقت در مشخصات فنی به همان اندازه در نتیجه نهایی مؤثرند.
انتخاب روکش به شرایط محیط و نحوه استفاده از سردخانه بستگی دارد:
گزینه‌ای متداول برای بسیاری از کاربردهای عمومی. مقاومت مناسب در برابر خوردگی، قیمت مناسب‌تر، دسترسی بالا و امکان رنگ‌آمیزی.
در بسیاری از پانل‌های سردخانه‌ای استفاده می‌شود و به دلیل ساختار پوشش خود، مقاومت مناسبی در برابر خوردگی دارد.
در محیط‌هایی که وزن، خوردگی و شرایط خاص پروژه اهمیت دارد، گزینه‌ای قابل بررسی است.
در فضاهایی با نیاز به مقاومت خوردگی و شرایط بهداشتی خاص، استنلس‌استیل انتخاب مناسبی است.
نمی‌توان یک ورق را برای تمام سردخانه‌ها «بهترین» نامید. بهترین ورق، ورقی است که با شرایط دما، رطوبت، مواد داخل سردخانه، روش شستشو، محیط بیرون و بودجه پروژه سازگار باشد.
یکی از نقاط بسیار مهم سردخانه، محل اتصال پانل‌هاست. اگر اتصال‌ها به‌درستی طراحی و اجرا نشوند، حتی پانل با عملکرد حرارتی مناسب نیز نمی‌تواند عملکرد مطلوب پوسته را تضمین کند. ASHRAE بر اهمیت ممانعت از عبور بخار و جلوگیری از ورود رطوبت به ساختار عایق تأکید می‌کند؛ به همین دلیل کیفیت درزبندی و جزئیات اتصال اهمیت دارد. مهم‌ترین اجزای این بخش عبارت‌اند از:
هر اتصال، یک نقطه اجرایی است؛ هرچه تعداد اتصال‌ها افزایش پیدا کند، تعداد نقاطی که باید اندازه‌گیری، نصب، درزبندی و کنترل شوند نیز بیشتر می‌شود. این به‌معنی آن نیست که صرفاً «پانل عریض‌تر همیشه بهتر است». پانل عریض زمانی مزیت دارد که تولید آن دقیق، حمل آن امکان‌پذیر، زیرسازی مناسب و وزن/شرایط نصب کنترل‌شده باشد.
کاهش تعداد درزها یک مزیت اجرایی است، نه یک تضمین مستقل برای کاهش مصرف انرژی.
مشخصات دقیق باید از دیتاشیت همان محصول دریافت شود. به‌طور کلی هنگام بررسی محصول این موارد را کنترل کنید:
| مشخصه | مورد قابل بررسی |
|---|---|
| نوع محصول | پانل دیواری، سقفی یا سیستم مخصوص سردخانه |
| هسته عایق | PUR، PIR یا گزینه مورد تایید پروژه |
| ضخامت عایق | براساس طراحی |
| دانسیته | مطابق دیتاشیت سازنده |
| ضریب هدایت حرارتی | مطابق آزمون و شرایط محصول |
| ورق | گالوانیزه، آلوزینک، آلومینیوم، استیل و… |
| ضخامت ورق | براساس مدل |
| نوع پوشش | متناسب با شرایط بهره‌برداری |
| عرض مفید | طبق مدل تولیدکننده |
| طول | طبق محدودیت تولید و حمل |
| اتصال | فاق و زبانه، قفل و سیستم‌های مشابه |
| درزبندی | ماده و روش اجرای مشخص |
| مشخصات حریق | طبق آزمون محصول نهایی |
اعداد فنی بدون ذکر مدل محصول و شرایط آزمون نباید به‌صورت عمومی به تمام پانل‌های سردخانه‌ای نسبت داده شوند.
ابعاد پانل به تولیدکننده، مدل محصول و نقشه پروژه بستگی دارد. در زمان سفارش معمولاً این موارد مهم‌اند: طول هر پانل، عرض کلی و مفید، ضخامت، جهت نصب، تعداد قطعات، پرت برش و محل اتصال.طول بیشتر همیشه بهتر نیست؛ چون حمل سخت‌تر می‌شود، وزن قطعه افزایش می‌یابد و اجرای قطعه بلند به نیروی بیشتری نیاز دارد. طول پانل باید براساس طراحی و لجستیک پروژه انتخاب شود.
وزن پانل به ضخامت هسته، دانسیته عایق، ضخامت و نوع ورق و طول/عرض قطعه بستگی دارد. وزن پایین یکی از مزایای اصلی سیستم پانلی است.وزن دقیق باید از روی دیتاشیت محصول مشخص شود؛ برای حمل و نصب، وزن واقعی هر قطعه باید با ظرفیت تجهیزات و روش اجرا هماهنگ باشد.
علاوه بر عایق‌کاری، باید از نظر اتصال به کف، اتصال به سقف، مقاومت مکانیکی، مقاومت در برابر ضربه و بازشوها بررسی شود.
دهانه، فاصله تکیه‌گاه، بارهای واردشده، تجهیزات آویزان، دسترسی تعمیراتی و شیوه نصب اهمیت بیشتری پیدا می‌کنند.
باید همزمان عایق حرارتی، مقاوم در برابر بارگذاری و رطوبت، و هماهنگ با جزئیات کنترل بخار باشد. کف را نباید با دیوار یکسان فرض کرد؛ در دماهای پایین باید جداگانه طراحی شود.
برای اغلب پروژه‌های سردخانه‌ای پلی یورتان (PUR) گزینه‌ای متداول است؛ پلی ایزوسیانورات (PIR) وقتی عملکرد حرارتی و ملاحظات حریق اهمیت بیشتری دارند ارزش بررسی دارد؛ و پلی استایرن باید با گزینه‌های دیگر مقایسه شود. اما پاسخ نهایی برای همه پروژه ها یکسان نیست و انتخاب باید با شرایط واقعی پروژه انجام شود.
پلی یورتان سخت سلول بسته، یکی از عایق های پرکاربرد در ساخت پانل های سردخانه ای است.
دلایل استفاده از PUR شامل:
PIR از خانواده فوم های سخت سلول بسته است و در پروژه هایی که عملکرد حرارتی و ملاحظات حریق مهم تر است، می تواند گزینه مناسبی باشد.
اما یک نکته مهم:
صرف وجود PIR در هسته پانل به این معنی نیست که کل محصول دارای یک رده حریق مشخص است.
عملکرد حریق باید بر اساس پانل نهایی، ساختار آن و نتیجه آزمون یا گواهی معتبر همان محصول بررسی شود.
پلی استایرن در برخی پانل های عایق استفاده می شود و می تواند از نظر اقتصادی مزیت داشته باشد، اما برای سردخانه هایی که عملکرد حرارتی بالاتر و کنترل دقیق تر دما اهمیت دارد، باید با گزینه های دیگر مقایسه شود.
برای این سؤال یک پاسخ عمومی وجود ندارد.
| معیار | PUR | PIR |
|---|---|---|
| عایق حرارتی | مناسب | مناسب |
| وزن | پایین | پایین |
| عملکرد در برابر حریق | وابسته به محصول | معمولاً بهتر از PUR در سیستم مناسب |
| کاربرد سردخانه ای | گسترده | قابل استفاده در پروژه های با نیاز ویژه |
| قیمت | معمولاً اقتصادی تر | معمولاً بالاتر |
| انتخاب نهایی | وابسته به پروژه | وابسته به پروژه |
اگر پروژه صرفاً به یک عایق حرارتی مناسب نیاز داشته باشد، PUR می تواند انتخاب متداولی باشد.
اگر الزامات حریق اهمیت بیشتری داشته باشد، PIR ارزش بررسی دارد.
اما نوع عایق نباید بدون توجه به ضخامت، شرایط محیط، اتصال پانل و مشخصات سیستم برودتی انتخاب شود.
دانسیته یکی از مشخصات هسته عایق است، اما نباید آن را به‌تنهایی معیار کیفیت قرار داد. در انتخاب پانل باید مجموعه مشخصات فوم بررسی شود: دانسیته، ضریب هدایت حرارتی، ساختار سلولی، یکنواختی هسته، ضخامت، پایداری ابعادی، عملکرد در طول زمان و کیفیت اتصال به روکش.
جمله «هرچه دانسیته بیشتر باشد، پانل همیشه عایق‌تر است» بیان دقیقی نیست. عملکرد حرارتی باید با داده واقعی محصول مانند ضریب هدایت حرارتی و مقاومت حرارتی سیستم بررسی شود.
برای بسیاری از کاربردها ضخامت‌های حدود ۸ تا ۱۵ سانتی‌متر قابل بررسی است، اما ضخامت نهایی به شرایط هر پروژه بستگی دارد. برای انتخاب ضخامت مناسب، این موارد باید بررسی شوند:
جدول زیر فقط یک راهنمای اولیه برای شروع بررسی است و جایگزین محاسبه بار برودتی و طراحی پروژه نیست:
حدود 8 تا 10 سانتی متر
حدود 10 تا 15 سانتی متر
حدود 12.5 تا 15 سانتی متر
15 سانتی متر به بالا، براساس طراحی
در سردخانه‌های زیر صفر معمولاً ضخامت‌های بیشتری نسبت به بسیاری از سردخانه‌های بالای صفر بررسی می‌شود؛ اما عدد نهایی باید براساس محاسبات و شرایط واقعی پروژه تعیین شود.
⚠ برای تعیین ضخامت نهایی، محاسبه بار برودتی لازم است؛ برای عدد نهایی، مشاوره فنی رایگان دریافت کنید.

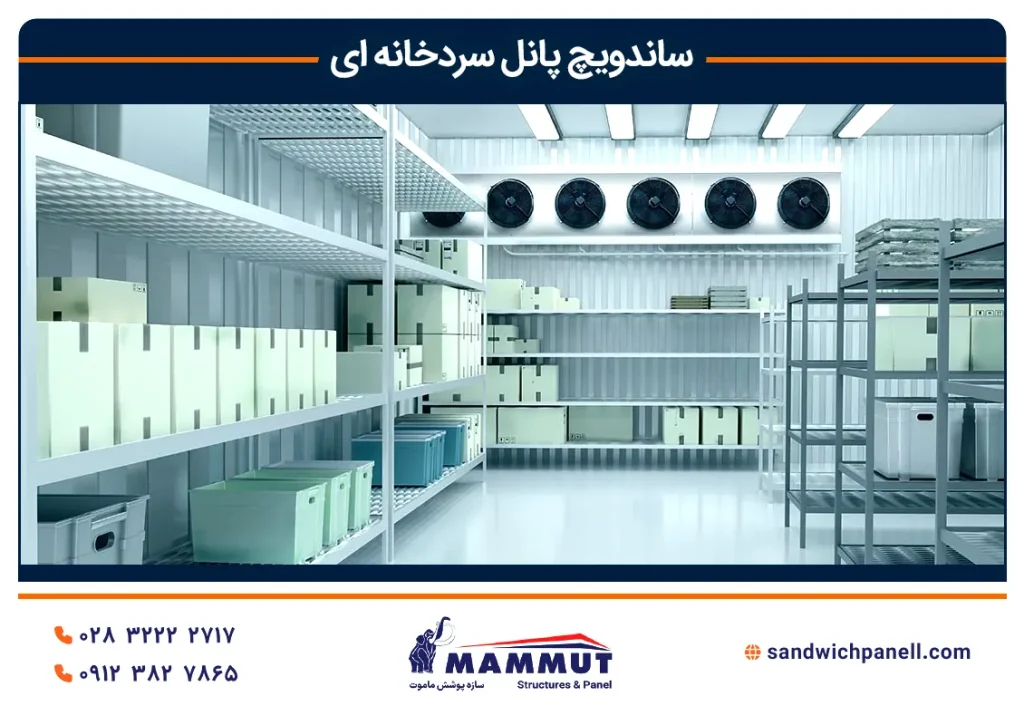

ساندویچ پانل سردخانه‌ای در سردخانه‌های مواد غذایی، دارویی، میوه و سبزیجات، گوشت، مرغ و ماهی، انبارهای دمای کنترل‌شده، سردخانه‌های فروشگاهی و صنعتی و تونل انجماد استفاده می‌شود. دمای مناسب، ضخامت پانل و سیستم برودتی برای همه این کاربردها یکسان نیست؛ انتخاب نهایی باید براساس مشخصات واقعی پروژه و طراحی سیستم برودتی انجام شود.
برای محصولات تازه، میوه، سبزیجات و بعضی محصولات دارویی.
تمرکز اصلی: جلوگیری از گرم شدن محصول، کنترل رطوبت، کاهش بار برودتی و جلوگیری از افت کیفیت.
برای محصولات منجمد، گوشت، مرغ و ماهی.
اختلاف دمای داخل و خارج بیشتر است؛ مقاومت حرارتی پوسته و کنترل بخار و رطوبت اهمیت بیشتری پیدا می‌کنند.
نیازهای متفاوتی نسبت به سردخانه نگهداری دارد.
هدف علاوه بر نگهداری، کاهش سریع دمای محصول است؛ انتخاب پانل باید در کنار طراحی سیستم برودتی انجام شود.
ASHRAE میان فضاهای کولر، فریزر و blast freezer تفاوت قائل می شود و برای هر کدام الزامات حرارتی متفاوتی در نظر می گیرد.
قیمت ساندویچ پانل سردخانه‌ای یک عدد ثابت برای همه پروژه‌ها نیست. قیمت نهایی براساس مشخصات فنی پانل، حجم سفارش، ابعاد و شرایط حمل و نصب تعیین می‌شود. برای مشاهده قیمت‌های روز، به جدول قیمت روز ساندویچ پانل ماموت مراجعه کنید.
| عامل | تأثیر بر قیمت |
|---|---|
| ضخامت پانل | ضخامت بیشتر معمولاً مصرف عایق و قیمت را افزایش می‌دهد |
| نوع عایق | PUR، PIR و سایر هسته‌ها قیمت یکسانی ندارند |
| دانسیته و مشخصات هسته | بر عملکرد حرارتی و هزینه تولید اثر دارد |
| نوع ورق | گالوانیزه، آلوزینک، آلومینیوم و استیل قیمت متفاوتی دارند |
| ضخامت ورق | افزایش ضخامت معمولاً هزینه را بیشتر می‌کند |
| نوع پوشش ورق | نوع رنگ و پوشش سطح روی قیمت تأثیر دارد |
| ابعاد پانل | طول، عرض مفید و تعداد قطعات بر متره اثر می‌گذارد |
| مقدار سفارش | حجم پروژه می‌تواند روی قیمت نهایی اثر داشته باشد |
| اتصالات و متعلقات | قفل، فلاشینگ، پروفیل، درزبند و یراق‌آلات باید جداگانه بررسی شوند |
| حمل | فاصله کارخانه یا محل بارگیری تا پروژه مؤثر است |
| نصب | پیچیدگی پروژه، ارتفاع و جزئیات اجرا هزینه نصب را تغییر می‌دهد |
| کد محصول | نوع فوم | ضخامت | عرض | طول | کاربرد | قیمت هر مترمربع (ریال) |
|---|---|---|---|---|---|---|
| C-PU-08 | PU | 8 cm | 116cm | بدلخواه مشتریان | سردخانه بالای صفر | 46,000,000 |
| C-PU-10 | PU | 10 cm | 116cm | بدلخواه مشتریان | سردخانه بالای صفر و عایق‌کاری بیشتر | 51,000,000 |
| C-PU-12.5 | PU | 12.5 cm | 116cm | بدلخواه مشتریان | سردخانه با عایق‌کاری بالاتر | 58,000,000 |
| C-PU-15 | PU | 15 cm | 116cm | بدلخواه مشتریان | سردخانه زیر صفر و فریزر | 65,000,000 |
یکی از اشتباهات رایج در برآورد پروژه این است که فقط قیمت اولیه پانل محاسبه شود؛ در حالی‌که هزینه واقعی شامل مجموعه‌ای از عوامل است:
ساندویچ پانل ارزان‌تر ممکن است در ابتدا هزینه کمتری داشته باشد، اما اگر مقاومت حرارتی ضعیف‌تری ایجاد کند، بار حرارتی و مصرف انرژی سیستم برودتی افزایش پیدا می‌کند.
معیار بهتر: کمترین هزینه کل مالکیت، نه صرفاً کمترین قیمت خرید.
برای انتخاب درست، ابتدا دما، نوع محصول و اقلیم پروژه را مشخص کنید؛ سپس ضخامت، نوع عایق، ورق، اتصال و درزبندی را با دیتاشیت محصول تطبیق دهید. نکات زیر اشتباهات رایج خرید و مراحل کلیدی اجرا را پیش از امضای پیش‌فاکتور مرور می‌کنند.
قیمت کمتر همیشه به معنی هزینه کمتر نیست.
دمای کاری مهم است، اما تنها معیار نیست.
قیمت باید میان محصولات با مشخصات فنی مشابه مقایسه شود.
تعداد و کیفیت اتصال‌ها روی اجرای پوسته اثر دارد.
پوسته سردخانه فقط دیوار نیست.
مشخصات محصول باید قابل استناد باشد.
دمای بیرون روی بار حرارتی تأثیر دارد.
افزایش هزینه اولیه باید با کاهش هزینه بهره‌برداری توجیه شود.
نصب سردخانه فقط کنار هم قرار دادن چند پانل نیست؛ کیفیت اجرا مستقیماً روی عملکرد پوسته اثر می‌گذارد. مراحل کلیدی اجرا به‌طور خلاصه:
قبل از سفارش باید ابعاد دقیق، دمای کاری، محل بازشوها، تجهیزات و مسیرهای تاسیساتی مشخص شود؛ سطح و زیرسازی نیز باید تراز و مطابق نقشه اجرایی آماده باشد.
جزئیات کف باید براساس بارگذاری، دما، عایق و شرایط رطوبتی طراحی شود؛ سپس پانل‌های دیواری از نقطه شروع تعیین‌شده نصب و سیستم اتصال آن‌ها تکمیل می‌شود.
پانل سقفی براساس دهانه و تکیه‌گاه نصب می‌شود.
نقاط اتصال دیوار به دیوار، دیوار به سقف و سایر محل‌های حساس با جزئیات مناسب تکمیل و درزها با ماده سازگار با پروژه آب‌بندی می‌شوند.

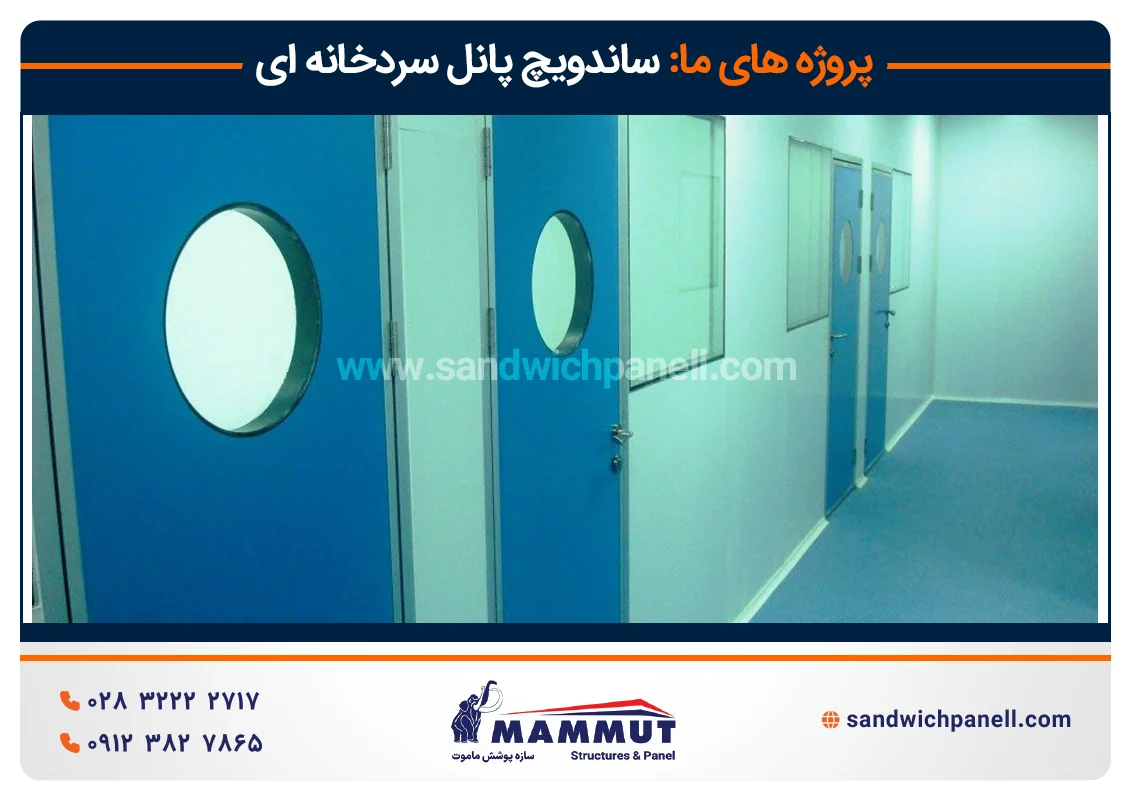

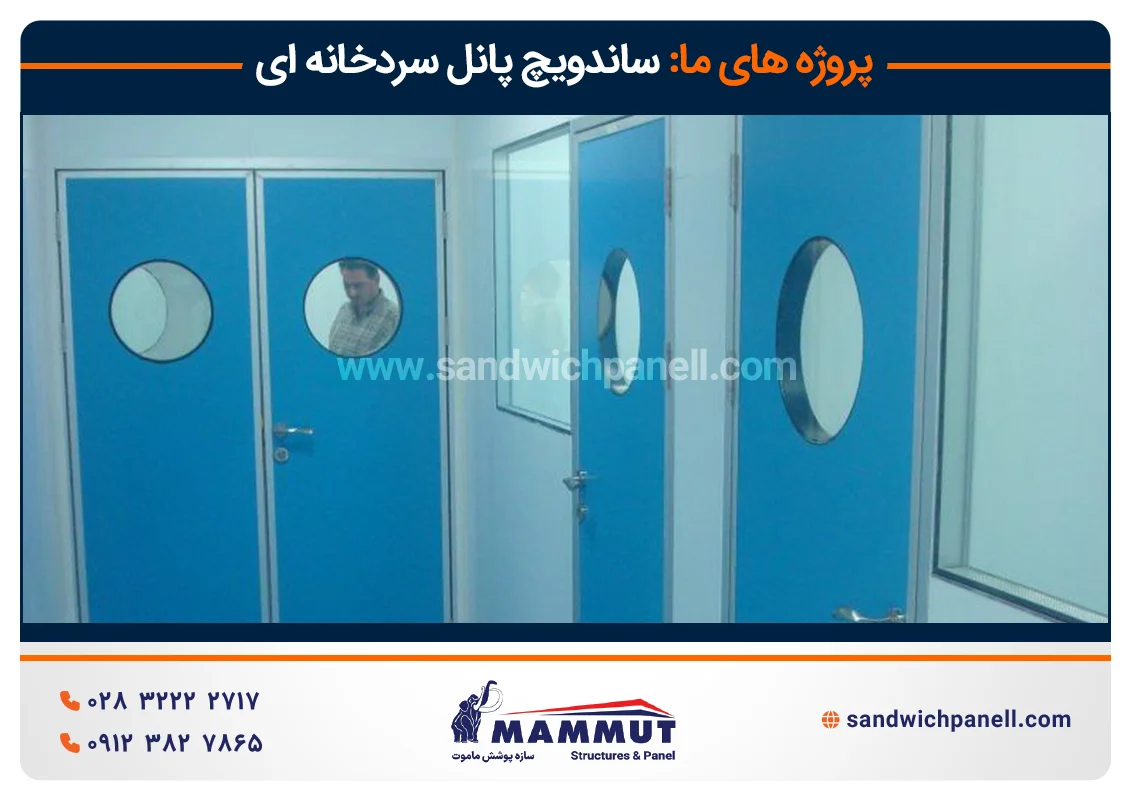

درب یکی از نقاط حساس پوسته است و باید از نظر آب‌بندی، عایق‌کاری و نحوه باز و بسته شدن بررسی شود.
وضعیت درزها، فلاشینگ، درب، اتصالات، سطوح و نقاط عبور تاسیسات کنترل می‌شود.
خطاهای کوچک در یک فضای معمولی ممکن است فقط ظاهر کار را تحت تأثیر قرار دهند؛ اما در سردخانه، خطا در اتصال، درزبندی، فلاشینگ، درب، کف یا محل عبور تاسیسات می‌تواند به افزایش انتقال حرارت و رطوبت منجر شود. صرفاً خرید پانل باکیفیت کافی نیست — کیفیت اجرا بخشی از عملکرد نهایی سیستم عایق است.
برای پروژه‌های سردخانه ای بهتر است قبل از استعلام قیمت، اطلاعات اصلی پروژه مشخص شود.
در نمایندگی رسمی شرکت سازه پوشش ماموت در استان قزوین به مدیریت مهندس شاه‌محمدی، بررسی پروژه می‌تواند از مرحله مشاوره و برآورد متریال تا تامین و اجرای پانل ادامه پیدا کند.
— ابعاد سردخانه
— دمای کاری
— محل اجرا
— نوع عایق (اگر مشخص است)
— ارتفاع
— نوع محصول
— ضخامت مورد نظر
— نیاز به نصب
نمایندگی رسمی شرکت سازه پوشش ماموت در استان قزوین به مدیریت مهندس شاه‌محمدی، از سال ۱۳۷۸ در حوزه تامین و اجرای پوشش‌های ساختمانی و صنعتی فعالیت دارد. سابقه مجموعه شامل پروژه‌هایی در حوزه‌های مختلف صنعتی و زیرساختی است:
پانل ۱۰ سانتی‌متری در راهنمای اولیه ضخامت هم برای سردخانه بالای صفر (حدود ۸ تا ۱۰ سانتی‌متر) و هم برای سردخانه زیر صفر (حدود ۱۰ تا ۱۵ سانتی‌متر) قابل بررسی است؛ اما مناسب بودن آن را نمی‌توان به همه سردخانه‌ها تعمیم داد. دمای کاری، اقلیم، نوع عایق، ابعاد و طراحی برودتی باید بررسی شوند.
ساندویچ پانل سردخانه‌ای برای شرایط رطوبتی طراحی می‌شود، اما به‌تنهایی «ضدآب مطلق» نیست؛ عملکرد واقعی به کیفیت روکش، اتصال‌ها، درزبندی و جزئیات اجرای پوسته بستگی دارد.
خیر، به‌تنهایی نه. پانل مناسب می‌تواند انتقال حرارت از پوسته را کاهش دهد، اما مصرف برق کل سردخانه فقط به پانل وابسته نیست؛ سیستم برودتی، بار محصول، باز و بسته شدن درب، تهویه، دما و شرایط بهره‌برداری نیز در مصرف انرژی نقش دارند.
ساندویچ پانل سردخانه‌ای یکی از مهم‌ترین اجزای پوسته عایق سردخانه است، اما انتخاب آن نباید فقط براساس قیمت یا ضخامت انجام شود. ابتدا باید مشخص شود سردخانه چه دمایی دارد، چه محصولی در آن نگهداری می‌شود، در چه اقلیمی قرار دارد و سیستم برودتی چگونه طراحی شده — سپس می‌توان درباره ضخامت، نوع عایق، ورق، اتصال، درزبندی، کف، سقف و درب تصمیم گرفت.
قیمت اولیه پانل تنها بخشی از هزینه واقعی پروژه است؛ کیفیت عایق، هوابندی و اجرای صحیح روی بار حرارتی و هزینه بهره‌برداری اثر می‌گذارد.
