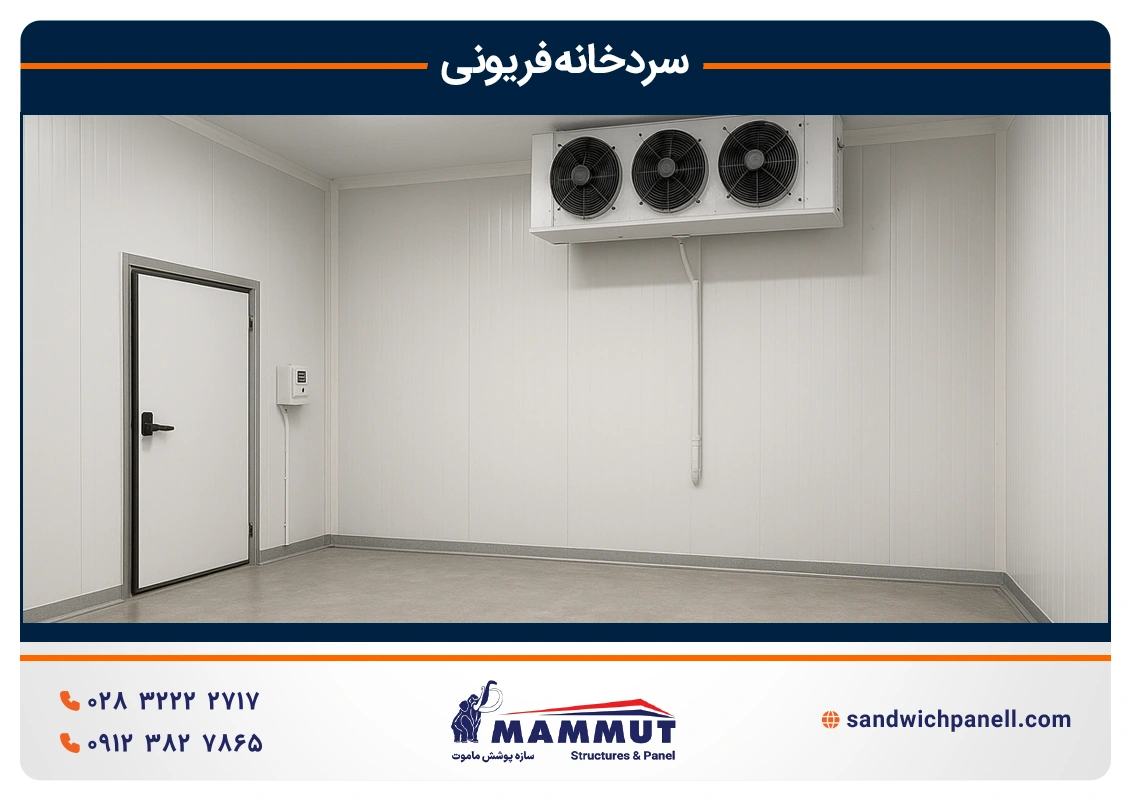

سردخانه فریونی یک سیستم تبرید مکانیکی پیشرفته است که از گاز فریون به عنوان سیال مبرد برای جذب گرما از فضای داخلی و انتقال آن به محیط بیرونی استفاده می کند. این نوع سردخانه ها به دلیل ایمنی بالا، هزینه راه اندازی مناسب و کاربری ساده، انتخابی محبوب برای پروژه های کوچک و متوسط محسوب می شوند. کاربرد اصلی آن ها در فروشگاه ها، رستوران ها، صنایع غذایی کوچک و سردخانه های کشاورزی است.
سردخانه فریونی چیست؟
سردخانه فریونی بر پایه سیکل تبرید تراکمی بخار عمل می کند. در این فرآیند، گاز فریون در یک سیکل بسته حرکت می کند و با تغییر حالت از گاز به مایع و بالعکس، گرما را از داخل سردخانه جذب کرده و به محیط بیرون انتقال می دهد. نتیجه این چرخه، کاهش دما و حفظ سرمای لازم برای نگهداری محصولات غذایی و کشاورزی است.
اجزای اصلی سردخانه فریونی
یک سردخانه فریونی از چند بخش کلیدی تشکیل شده است:
- کمپرسور: قلب سیستم که وظیفه فشرده سازی گاز فریون را بر عهده دارد.
- کندانسور: بخشی که گاز فریون در آن خنک شده و با از دست دادن گرما به مایع تبدیل می شود.
- اواپراتور: جایی که مایع فریون با جذب گرما از فضای داخلی به گاز تبدیل شده و هوای سرد تولید می کند.
- شیر انبساط: قطعه ای برای کاهش فشار مایع فریون و آماده سازی آن برای ورود به اواپراتور.
ساخت و طراحی سردخانه فریونی
فرآیند ساخت و طراحی سردخانه فریونی شامل چند مرحله مهم است:
- برآورد بار حرارتی: محاسبه دقیق گرمایی که باید از فضای داخلی خارج شود، با توجه به دمای محیط، نوع محصول، میزان ورود و خروج کالا و منابع حرارتی.
- انتخاب تجهیزات: انتخاب کمپرسور، کندانسور و اواپراتور متناسب با بار حرارتی محاسبه شده. این انتخاب صحیح به بهینه سازی مصرف انرژی و افزایش عمر مفید سیستم کمک می کند.
- عایق بندی سردخانه: استفاده از ساندویچ پانل های مخصوص سردخانه برای دیوارها، سقف و کف به منظور جلوگیری از اتلاف انرژی و ورود گرما.
- لوله کشی و نصب: اجرای دقیق لوله کشی با لوله های مسی باکیفیت برای جلوگیری از نشتی گاز فریون.
- سیستم کنترل: نصب تجهیزات کنترلی برای تنظیم دما و رطوبت و مدیریت آسان شرایط نگهداری محصولات.

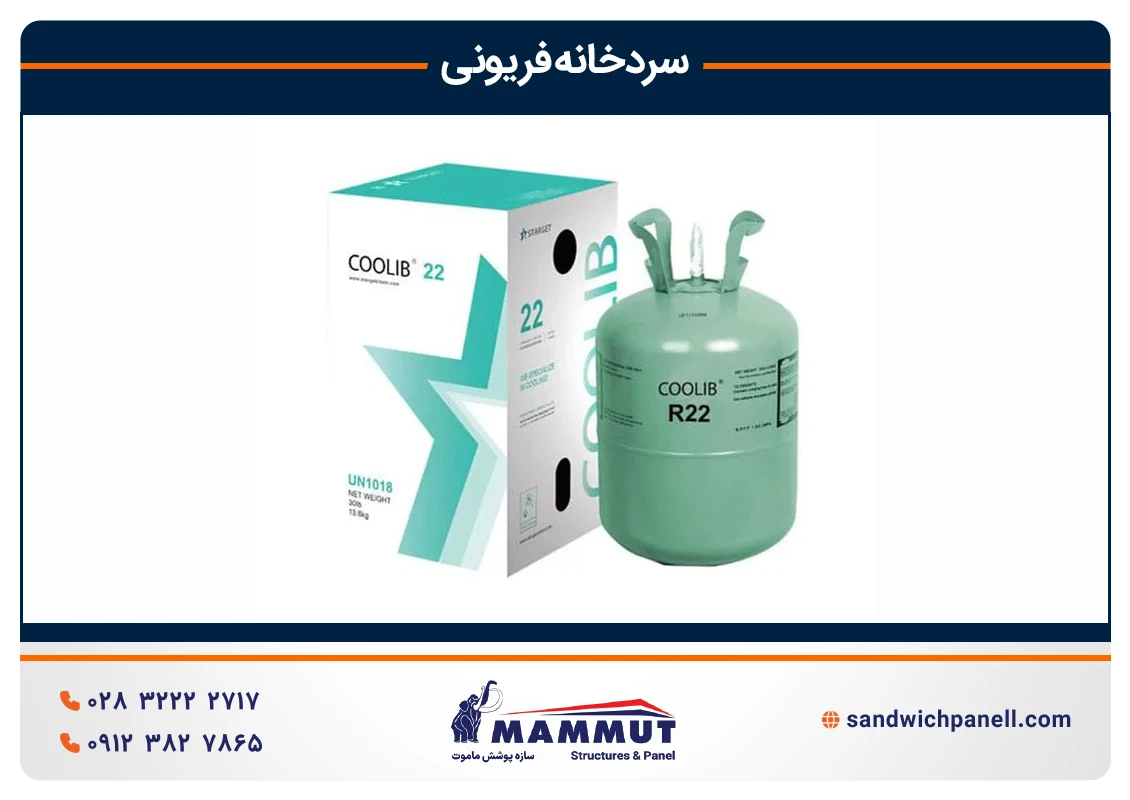

آشنایی با گاز فریون
گاز فریون نام تجاری گروهی از ترکیبات هیدروژن هالوژنه است که در حالت عادی بی رنگ، بی بو، غیرسمی و غیرقابل اشتعال است. ویژگی های فنی آن شامل پایداری شیمیایی و نقطه جوش پایین است که آن را به مبردی کارآمد در صنایع تبرید و تهویه مطبوع تبدیل می کند.
کاربرد فریون
اصلی ترین کاربرد گاز فریون در سیستم های سرمایشی مانند یخچال ها، چیلرها و سردخانه ها است. قابلیت تبخیر در دمای پایین، آن را برای جذب گرما و تولید سرما ایده آل کرده است.
انواع گاز فریون
- CFCs (کلروفلوئوروکربن ها): مانند R-12، با اثر مخرب شدید بر لایه اوزون (منسوخ شده).
- HCFCs (هیدروکلروفلوئوروکربن ها): مانند R-22، با آسیب کمتر به اوزون اما پتانسیل بالای گرمایش جهانی.
- HFCs (هیدروفلوئوروکربن ها): مانند R-134a و R-404A، بدون آسیب به اوزون اما با اثر گرمایشی بالا.
- HFOs (هیدروفلوئورواولفین ها): مانند R-1234yf، نسل جدید با اثر ناچیز بر اوزون و گرمایش جهانی، مناسب برای آینده صنعت تبرید.

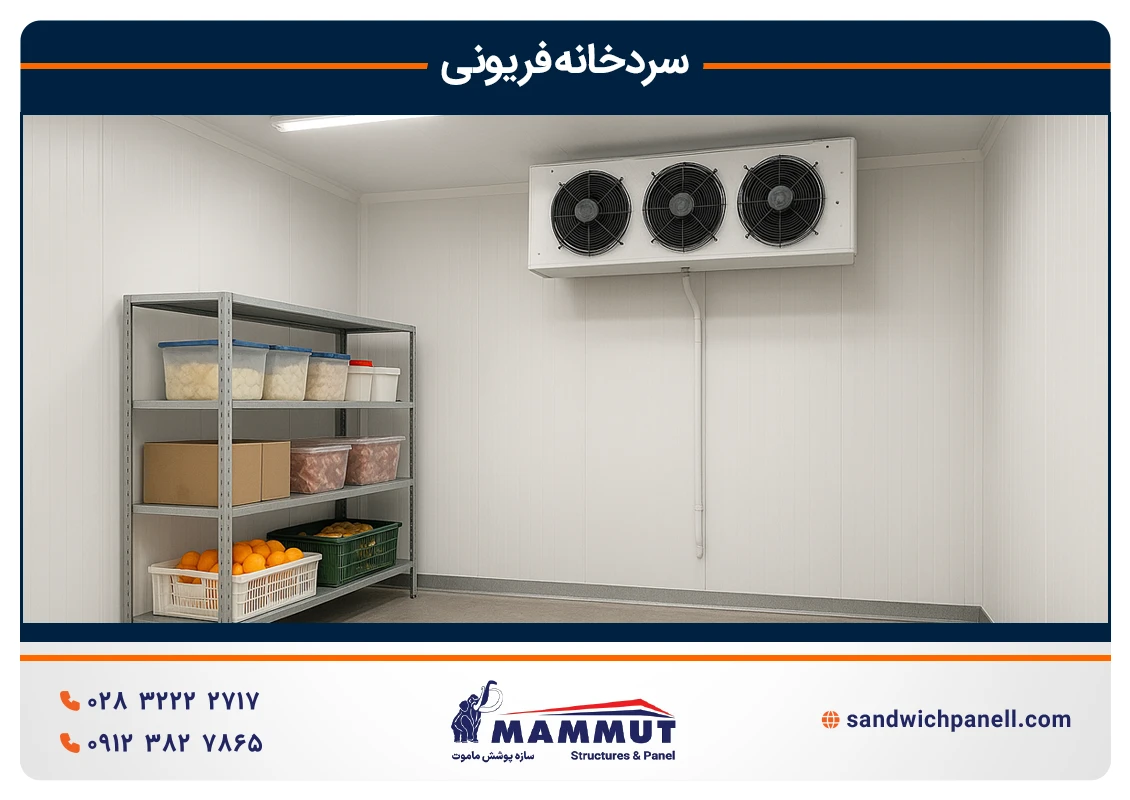

ساختمان سردخانه فریونی
ساختمان یک سردخانه فریونی از بخش های مختلف تشکیل می شود:
- سالن نگهداری: اصلی ترین فضا برای ذخیره محصولات که باید با طراحی مناسب حداکثر استفاده از فضا را فراهم کند.
- عایق بندی حرارتی: پوشش دیوارها، سقف و کف با ساندویچ پانل های مخصوص برای جلوگیری از هدررفت انرژی.
- تجهیزات سرمایشی: شامل کمپرسور، کندانسور و اواپراتور که وظیفه تولید و حفظ دما را بر عهده دارند.
- درب های سردخانه: با عایق بندی کامل و قفل ایمن برای جلوگیری از اتلاف انرژی.
- سکوهای تخلیه و بارگیری: طراحی شده برای سهولت ورود و خروج کالا.
- سیستم های کنترل و نظارت: شامل ترموستات ها، سنسورهای دما و رطوبت، و نمایشگرهای دیجیتال جهت کنترل دقیق شرایط محیطی.
نحوه عملکرد سردخانه فریونی
سردخانه فریونی بر اساس سیکل تبرید تراکمی بخار عمل می کند. این سیکل شامل چهار مرحله اصلی است که هر کدام نقش کلیدی در فرآیند خنک سازی دارند:
- تراکم: گاز فریون با فشار و دمای پایین از اواپراتور وارد کمپرسور می شود. کمپرسور با فشرده سازی، فشار و دمای گاز را به طور چشمگیری افزایش می دهد.
- چگالش: گاز داغ و پرفشار وارد کندانسور می شود. در این بخش، گاز با از دست دادن حرارت به محیط بیرون (معمولاً توسط آب یا هوا) به مایع پرفشار تبدیل می شود.
- انبساط: مایع فریون پس از عبور از شیر انبساط با کاهش ناگهانی فشار، افت دمای قابل توجهی پیدا می کند.
- تبخیر: فریون سرد و کم فشار وارد اواپراتور شده و با جذب گرمای فضای سردخانه دوباره به حالت گاز برمی گردد. در این مرحله محیط خنک می شود و گاز برای تکرار سیکل مجدداً به کمپرسور بازمی گردد.
مزایا و معایب سردخانه فریونی
مزایا
- ایمنی بالا: گاز فریون غیرسمی و غیرقابل اشتعال است؛ بنابراین در پروژه های مسکونی و تجاری به طور گسترده استفاده می شود.
- هزینه اولیه کمتر: هزینه طراحی و راه اندازی سردخانه های فریونی در مقایسه با سردخانه های آمونیاکی پایین تر است و برای پروژه های کوچک مقرون به صرفه تر خواهد بود.
- بهره برداری آسان: این سیستم به اپراتور دائمی نیاز ندارد و معمولاً به صورت نیمه اتوماتیک کار می کند.
معایب
- راندمان پایین تر: در ظرفیت های کوچک، مصرف انرژی بالا بوده و بازدهی کاهش می یابد.
- هزینه عملیاتی بیشتر: قیمت مبرد فریون نسبتاً بالا است.
- تشخیص دشوار نشتی: گاز فریون بی رنگ و بی بوست و تنها با دستگاه های نشت یاب قابل شناسایی است.
- چالش های زیست محیطی: برخی نسل های قدیمی فریون (CFC) مخرب لایه اوزون بودند. اگرچه نسل های جدید مانند HFC این مشکل را کاهش داده اند، اما همچنان پتانسیل گرمایش جهانی دارند.
مقایسه سردخانه فریونی و سردخانه آمونیاکی
| ویژگی | سردخانه فریونی | سردخانه آمونیاکی |
|---|---|---|
| نوع مبرد | فریون (مانند R22، R134a، R404A) | آمونیاک (NH3) |
| ایمنی | غیرسمی و غیرقابل اشتعال | سمی، قابل اشتعال و دارای بوی تند |
| قیمت مبرد | گران | بسیار ارزان |
| راندمان انرژی | پایین تر | بالاتر و با مصرف انرژی کمتر |
| حجم و کاربرد | مناسب سردخانه های کوچک و متوسط زیر 100 تن | مناسب سردخانه های بزرگ و صنعتی بالای 100 تن |
| تشخیص نشتی | بی رنگ و بی بو (نیازمند دستگاه نشت یاب) | بوی تند و زننده؛ قابل تشخیص سریع |
| تجهیزات | نیازمند اواپراتور و کندانسور بزرگ تر | اواپراتور و کندانسور کوچک تر |
| تعمیر و نگهداری | نیاز به متخصص و قطعات گران | هزینه پایین و قطعات در دسترس |
| سازگاری با محیط زیست | برخی انواع قدیمی مخرب لایه اوزون | سازگار با محیط زیست و بدون آسیب به اوزون |
تفاوت های شیمیایی فریون و آمونیاک
- آمونیاک (NH3): ترکیبی ساده از نیتروژن و هیدروژن که به طور طبیعی در محیط وجود دارد. آمونیاک یک مبرد طبیعی است که به دلیل راندمان بالا در صنایع بزرگ استفاده می شود. (مطالعه بیشتر در سردحانه آمونیاکی)
- فریون: نام تجاری گروهی از ترکیبات مصنوعی شامل CFC، HCFC، HFC و HFO است. این ترکیبات از کربن، فلوئور، هیدروژن و گاهی کلر ساخته می شوند. فریون در آزمایشگاه تولید شده و به عنوان یک مبرد صنعتی رایج شناخته می شود.
تاثیر نوع مبرد بر طراحی سردخانه
انتخاب میان فریون و آمونیاک، طراحی و هزینه های سردخانه را به شدت تحت تأثیر قرار می دهد:
- راندمان و اندازه تجهیزات: آمونیاک به دلیل ضریب انتقال حرارت بالاتر، به تجهیزات کوچک تر نیاز دارد. در مقابل، سردخانه های فریونی به اواپراتور و کندانسور بزرگ تر و پرهزینه تر وابسته اند.
- ایمنی و محل نصب: آمونیاک به دلیل سمیت و قابلیت اشتعال باید در مناطق صنعتی با تجهیزات ایمنی ویژه استفاده شود. در حالی که فریون غیرسمی است و در پروژه های شهری و تجاری گزینه ای مناسب محسوب می شود.
- سازگاری با مواد: آمونیاک باعث خوردگی در فلزاتی مانند مس و برنج می شود، بنابراین در سردخانه های آمونیاکی از فولاد استفاده می شود. فریون با مس سازگار بوده و به همین دلیل لوله های مسی در طراحی سردخانه های فریونی کاربرد گسترده دارند.
نکات مهم در طراحی سردخانه فریونی
ساخت یک سردخانه فریونی اصولی نیازمند رعایت مجموعه ای از نکات کلیدی است. هر یک از این موارد در عملکرد، طول عمر و راندمان سیستم تاثیر مستقیم دارند:
- طراحی دقیق سیستم تبرید بر اساس بار حرارتی و نوع محصول
- عایق بندی استاندارد دیوار، سقف و کف با ساندویچ پانل های تخصصی سردخانه ای
- انتخاب مبرد مناسب متناسب با ظرفیت و شرایط محیطی
- نصب صحیح لوله کشی با استفاده از لوله های استاندارد و جلوگیری از نشتی
- سیستم کنترل و نظارت هوشمند برای تنظیم دما و رطوبت
- رعایت اصول ایمنی شامل تهویه، هشداردهنده ها و استانداردهای بین المللی
خدمات شرکت سازه پوشش ماموت در ساخت سردخانه
شرکت سازه پوشش ماموت با نام های تجاری مختلف از جمله دنیای ماموت، یکی از تولیدکنندگان پیشرو در زمینه ساندویچ پانل سردخانه ای و سازه های پیش ساخته است. خدمات این شرکت برای پروژه های سردخانه فریونی شامل موارد زیر می شود:
- تولید ساندویچ پانل های سردخانه ای: پانل های ماموت با هسته عایق پلی یورتان (PUR) یا پلی ایزوسیانورات (PIR) و ورق آلوزینک یا گالوانیزه، مطابق با استانداردهای جهانی ساخته می شوند. این پانل ها باعث کاهش اتلاف انرژی، افزایش راندمان و حفظ دمای پایدار داخل سردخانه می شوند.
- طراحی و ساخت اتاق های ایزوله و یخچالی: دنیای ماموت با استفاده از پانل های سردخانه ای، اتاق های یخچالی و سازه های ثابت مطابق استانداردهای بهداشتی و صنعتی طراحی و اجرا می کند.
- مشاوره و ارائه راهکار فنی: کارشناسان ماموت مشتریان را در انتخاب نوع پانل، طراحی اولیه و محاسبات فنی سردخانه راهنمایی می کنند.
- خدمات پس از فروش: شامل نصب، نگهداری و گارانتی محصولات برای اطمینان از عملکرد بهینه سردخانه.
نحوه محاسبه هزینه ساخت سردخانه فریونی
برآورد هزینه ساخت یک سردخانه فریونی به عوامل متعددی بستگی دارد و تنها پس از بررسی جزئیات پروژه امکان پذیر است. مهم ترین عوامل موثر بر هزینه عبارتند از:
- ابعاد و ظرفیت سردخانه: هرچه ظرفیت ذخیره سازی بیشتر باشد، تجهیزات بزرگ تر و هزینه ساخت بالاتر خواهد بود.
- دمای مورد نیاز: سردخانه های زیر صفر (گوشت و سردخانه مرغ و ماهی) به سیستم سرمایش قوی تر و عایق بندی دقیق تر نسبت به سردخانه های بالای صفر (سردخانه میوه و سبزیجات) نیاز دارند.
- نوع محصول ذخیره شده: محصولاتی مانند دارو به دقت بالاتری در کنترل دما و رطوبت نیاز دارند که هزینه ها را افزایش می دهد.
- جنس و کیفیت مصالح:
- ساندویچ پانل سردخانه ای: ضخامت، نوع هسته عایق و کیفیت ورق روی قیمت تاثیر مستقیم دارند.
- درب سردخانه: درب های اتوماتیک، ریلی یا ساده دارای قیمت های متفاوتی هستند.
- تجهیزات سرمایشی: برند کمپرسور، کندانسور، اواپراتور و شیر انبساط در قیمت و راندمان نهایی نقش دارد.
- ظرفیت سیستم تبرید: باید بر اساس بار حرارتی دقیق محاسبه شود.
- نوع مبرد: انتخاب نوع مبرد فریونی نیز می تواند هزینه تجهیزات را تغییر دهد.
- هزینه های جانبی: شامل فونداسیون، سیستم کنترل، لوله کشی، نصب و راه اندازی، حمل ونقل، برق رسانی و سایر تاسیسات.
بنابراین، قیمت سردخانه فریونی یک عدد ثابت نیست و بسته به مشخصات پروژه متغیر خواهد بود. برای دریافت برآورد دقیق، مشاوره با کارشناسان فنی ضروری است.
نتیجه گیری
سردخانه فریونی یکی از رایج ترین و پرکاربردترین انواع سردخانه هاست که به دلیل ایمنی بالا، هزینه اولیه کمتر و بهره برداری آسان، انتخابی مناسب برای کاربردهای تجاری، کشاورزی و پروژه های کوچک و متوسط محسوب می شود. استفاده از ساندویچ پانل های استاندارد و طراحی اصولی می تواند راندمان این سردخانه ها را افزایش داده و هزینه های عملیاتی را کاهش دهد.
سوالات منداول در مورد سردخانه فریونی
1. سردخانه فریونی برای چه نوع کاربردهایی مناسب تر است؟
سردخانه فریونی به دلیل ایمنی بالا و هزینه اولیه کمتر، بهترین گزینه برای پروژه های کوچک و متوسط مانند فروشگاه های مواد غذایی، رستوران ها، سردخانه های کشاورزی با ظرفیت محدود، داروخانه ها و مراکز توزیع محصولات لبنی است. این سردخانه ها برای ظرفیت های زیر 100 تن عملکرد ایده آل دارند و در مناطق مسکونی و تجاری نیز قابل استفاده هستند.
2. هزینه ساخت سردخانه فریونی چگونه محاسبه می شود؟
قیمت سردخانه فریونی به عواملی مانند ظرفیت نگهداری، دمای مورد نیاز (بالای صفر یا زیر صفر)، کیفیت ساندویچ پانل سردخانه ای، برند کمپرسور و کندانسور، نوع درب ها، سیستم کنترل و نوع مبرد بستگی دارد. علاوه بر این، هزینه های جانبی شامل نصب، لوله کشی، حمل ونقل و زیرساخت ها نیز در برآورد نهایی تاثیرگذار هستند.
3. طول عمر سردخانه فریونی چقدر است و چه عواملی بر آن تاثیر می گذارد؟
عمر مفید یک سردخانه فریونی در صورت استفاده از تجهیزات باکیفیت و انجام سرویس های دوره ای، معمولاً بین 15 تا 20 سال است. عواملی مانند کیفیت کمپرسور و کندانسور، نوع عایق بندی (ساندویچ پانل استاندارد یا غیر استاندارد)، نگهداری منظم و شرایط اقلیمی منطقه بر طول عمر این سازه تاثیر مستقیم دارند.
4. تفاوت اصلی سردخانه فریونی با سردخانه آمونیاکی چیست؟
سردخانه فریونی از گاز فریون به عنوان مبرد استفاده می کند که غیرسمی و غیرقابل اشتعال است، در حالی که سردخانه آمونیاکی با گاز آمونیاک کار می کند که سمی و اشتعال پذیر است. سردخانه فریونی برای ظرفیت های کوچک و متوسط مناسب تر است اما راندمان پایین تری نسبت به سردخانه آمونیاکی دارد. از سوی دیگر، سردخانه های آمونیاکی بیشتر در صنایع بزرگ و سردخانه های بالای 100 تن کاربرد دارند.
5. چرا ساندویچ پانل سردخانه ای در ساخت سردخانه فریونی اهمیت دارد؟
ساندویچ پانل سردخانه ای با هسته عایق پلی یورتان (PUR/PIR) و ورق های آلوزینک یا گالوانیزه، نقش کلیدی در کاهش اتلاف انرژی و حفظ دمای پایدار سردخانه دارد. کیفیت این پانل ها به طور مستقیم بر هزینه انرژی، راندمان سیستم سرمایش و دوام سازه تاثیر می گذارد. استفاده از پانل های استاندارد می تواند تا 30 درصد در هزینه های عملیاتی صرفه جویی ایجاد کند.
