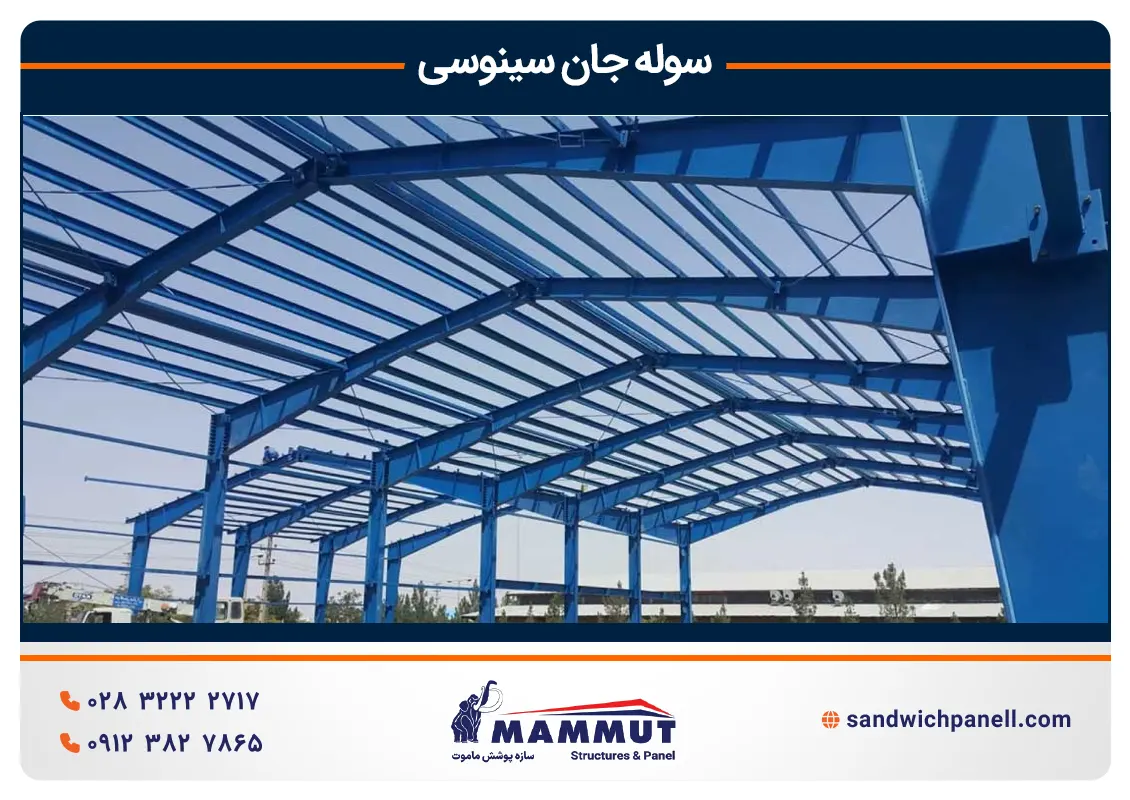

سوله جان سینوسی یکی از مدرن ترین و هوشمندترین روش ها در ساخت سازه های فلزی سبک و مقاوم به شمار می آید. این نوع سوله با استفاده از تیرورق هایی که جان موج دار (سینوسی) دارند، به جای ورق های تخت معمولی، توانسته است بسیاری از محدودیت های سوله های سنتی مانند سوله های تیرورقی یا خرپایی را برطرف کند.
ایده اصلی در طراحی این نوع سوله ها، استفاده از خاصیت فیزیکی افزایش مقاومت در برابر خمش در ورق های موج دار است. همان طور که یک ورق کاغذ ساده با موج دار شدن استحکام بیشتری پیدا می کند، در سوله جان سینوسی نیز با استفاده از ورق های نازک تر، مقاومت بسیار بالاتری در برابر کمانش و برش ایجاد می شود.
این نوع سوله ها به ویژه در ترکیب با سوله ساندویچ پانل کاربرد گسترده ای دارند؛ چراکه ترکیب اسکلت سبک و مقاوم جان سینوسی با عایق حرارتی و صوتی پانل ها، موجب افزایش کارایی و کاهش وزن سازه نهایی می شود.
آشنایی با سازه های سینوسی
سازه های سینوسی به سازه هایی گفته می شود که در پروفیل های اصلی تیرها و ستون های خود از مقاطع فولادی با جان سینوسی یا موج دار استفاده می کنند. مهم ترین جزء این سازه ها، تیرورق با جان سینوسی است که نقش اصلی را در تحمل بار و پایداری سازه ایفا می کند.
مزایای سوله های جان سینوسی:
- کاهش وزن سازه: تا ۴۰٪ سبک تر از تیرورق های معمولی با مقاومت مشابه.
- افزایش استحکام و پایداری: مقاومت بالا در برابر برش و ناپایداری های موضعی.
- عدم نیاز به سخت کننده عرضی: به دلیل مقاومت ذاتی جان سینوسی در برابر خمش.
- صرفه اقتصادی: کاهش مصرف فولاد و ساده تر شدن فرآیند ساخت و مونتاژ.
- مناسب برای دهانه های بزرگ: قابلیت اجرای دهانه هایی تا بیش از ۵۰ متر برای سالن های صنعتی، سوله های ورزشی یا آشیانه هواپیما.

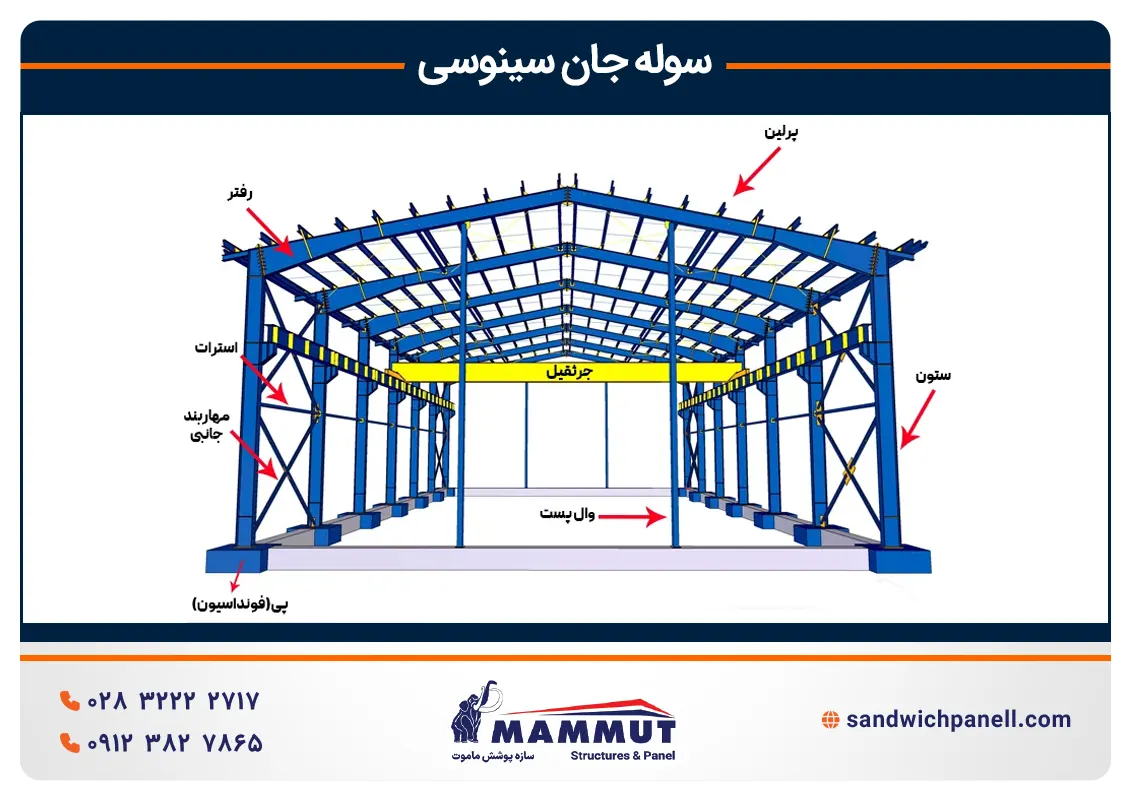

ساختار و ویژگی های فنی سوله های جان سینوسی
سوله جان سینوسی از نظر اجزا مشابه سایر انواع سوله ها است، با این تفاوت که در بخش های اصلی آن از مقاطع موج دار سینوسی استفاده می شود.
- تیر و ستون: استفاده از تیرورق با جان موج دار به روش فرم دهی سرد برای کاهش وزن و افزایش مقاومت.
- جنس جان: فولاد فرم دهی شده سرد با ضخامت کمتر نسبت به تیرورق های تخت.
- اتصالات: استفاده از سیستم پیچ و مهره ای در محل نصب برای تسهیل مونتاژ.
- جوشکاری: انجام با دستگاه های تمام اتوماتیک CO₂ برای افزایش دقت و دوام.
- رنگ آمیزی: پوشش دهی با رنگ های ضدخوردگی نظیر زینک فسفات یا زینک کرومات.
- طراحی مهندسی: محاسبات دقیق با نرم افزارهای روز مطابق با استانداردهای بین المللی CSA.
وزن و عملکرد سوله سینوسی
یکی از مهم ترین ویژگی های سوله های جان سینوسی، کاهش چشمگیر وزن در مقایسه با سوله های تیرورقی سنتی است.
- مقایسه وزنی: یک تیرورق سینوسی با مقاومت برابر، حدود ۲۰ تا ۴۰ درصد سبک تر از تیرآهن متداول است.
- کاهش هزینه فونداسیون: وزن کمتر اسکلت موجب کاهش حجم بتن و هزینه های زیرسازی می شود.
- کاربرد در خاک های ضعیف: به دلیل سبک بودن، برای مناطقی با مقاومت خاک پایین گزینه ای ایده آل است.
نکته مهم: وزن نهایی هر سوله سینوسی به عواملی چون دهانه، ارتفاع، طول سوله، نوع بارگذاری، شرایط برف و باد، و وجود جرثقیل سقفی بستگی دارد و باید از طریق محاسبات مهندسی دقیق تعیین شود.

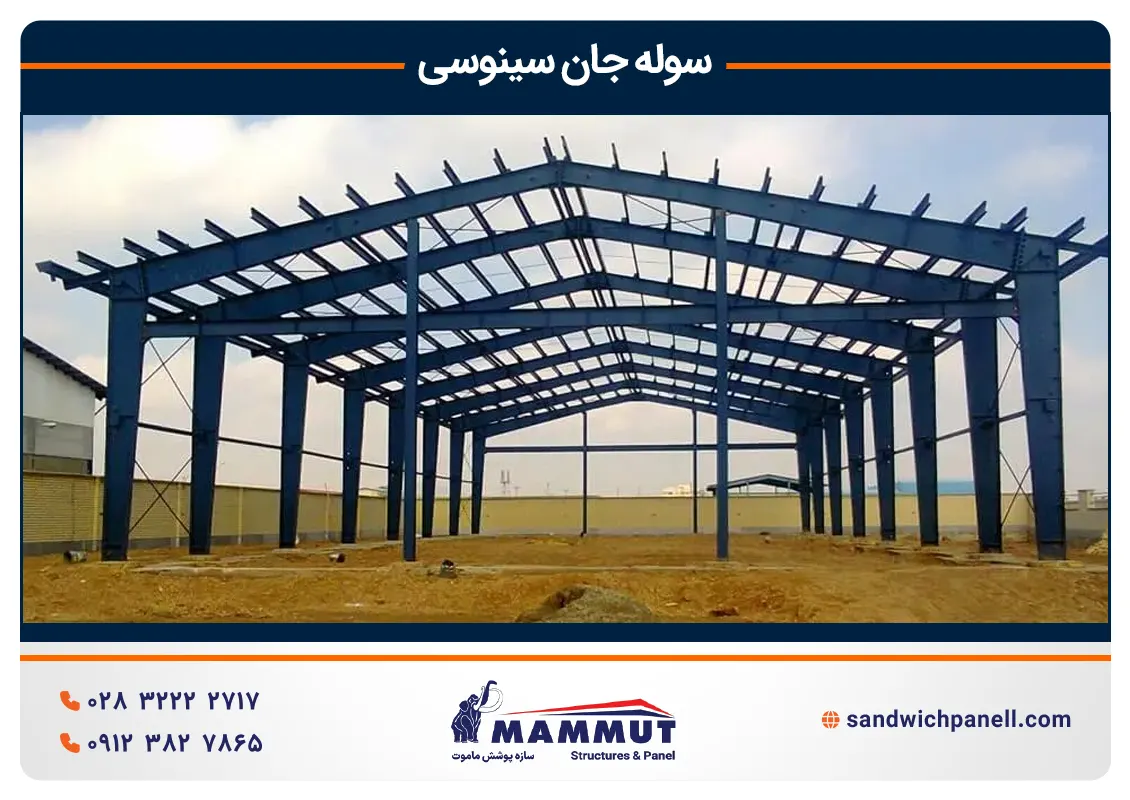

کاربردها و انواع سوله های جان سینوسی
سازه های جان سینوسی به دلیل ساختار مستحکم و وزن پایین، در پروژه های گوناگون عمرانی و صنعتی کاربرد دارند:
- سوله صنعتی: کارخانجات، کارگاه های تولیدی و خطوط مونتاژ.
- سوله انبار و سردخانه: نگهداری محصولات و تجهیزات در شرایط دمایی کنترل شده.
- سالن ورزشی: به دلیل امکان ایجاد دهانه های بزرگ بدون ستون میانی.
- آشیانه هواپیما: مناسب برای دهانه های عریض و سقف های سبک.
- ساختمان های تجاری، اداری و گلخانه ها: استفاده از ساختار سینوسی برای سبک سازی و زیبایی بیشتر.
طراحی و ساخت سوله های جان سینوسی
طراحی و ساخت سوله های جان سینوسی یکی از پیشرفته ترین روش های تولید سازه های فلزی سبک و مقاوم است. این فرآیند به دلیل نیاز به ماشین آلات دقیق و تجهیزات تخصصی، معمولاً در محیط های کارخانه ای و تحت کنترل کیفی دقیق انجام می شود. هدف از استفاده از این فناوری، ساخت سازه ای است که ضمن کاهش وزن، بیشترین مقاومت خمشی و برشی را ارائه دهد.
مراحل طراحی و تولید سوله جان سینوسی
۱. طراحی و محاسبات مهندسی
در گام نخست، طراحی تمامی اجزای سوله با بهره گیری از نرم افزارهای مهندسی روز دنیا و بر اساس استانداردهای بین المللی CSA آمریکا انجام می شود. در این مرحله، پارامترهایی نظیر ضخامت ورق، شعاع خم، و مقاومت برشی و خمشی به صورت دقیق محاسبه می شوند تا سازه از نظر فنی و ایمنی در سطح مطلوبی قرار گیرد.
۲. تولید جان سینوسی
در این مرحله، ورق های فولادی نازک (معمولاً بین ۱.۵ تا ۳ میلی متر) توسط ماشین آلات نورد سرد به شکل موج دار یا سینوسی فرم دهی می شوند. این شکل دهی خاص، مقاومت ورق را در برابر خمش و کمانش به طور چشمگیری افزایش می دهد.
۳. جوشکاری بال و جان
یکی از مراحل حیاتی ساخت، جوشکاری دقیق ورق های بال به جان سینوسی است. این عملیات توسط ربات های جوشکار تمام اتوماتیک انجام می شود تا جوش ها کاملاً یکنواخت، دقیق و بادوام باشند.
۴. برش، سوراخ کاری و آماده سازی اجزا
در این بخش، قطعات اصلی شامل تیرها، ستون ها و مهاربندها آماده نصب می شوند. سوراخ کاری دقیق برای اتصالات پیچ و مهره ای انجام می شود تا در مرحله نصب، سرعت و دقت کار افزایش یابد.
۵. پوشش دهی محافظ
برای افزایش دوام و جلوگیری از خوردگی فلز، از رنگ های ضدزنگ صنعتی مانند زینک کرومات و زینک فسفات استفاده می شود. این لایه ها باعث افزایش عمر مفید سازه در برابر رطوبت، اکسیداسیون و شرایط جوی سخت می شوند.
۶. مونتاژ در محل پروژه
پس از تکمیل مراحل تولید، قطعات از پیش ساخته شده به محل پروژه منتقل و به صورت پیچ و مهره ای مونتاژ می شوند. این روش باعث افزایش سرعت اجرا، سهولت در حمل ونقل و قابلیت دمونتاژ در آینده می شود.
مزایای سوله های جان سینوسی
سوله های جان سینوسی نسبت به سوله های تیرورقی یا خرپایی سنتی، مزایای قابل توجهی دارند که موجب محبوبیت آن ها در پروژه های عمرانی و صنعتی شده است:
کاهش وزن و هزینه ساخت
- سبک سازی اسکلت فلزی: تا ۴۰٪ سبک تر از تیرورق های معمولی.
- کاهش هزینه فونداسیون: به دلیل وزن کمتر، نیازی به فونداسیون سنگین وجود ندارد.
- حذف سخت کننده های عرضی (استیفنر): مقاومت ذاتی جان سینوسی، نیاز به این قطعات را از بین می برد.
افزایش مقاومت و پایداری سازه
- افزایش مقاومت فشاری و برشی تا ۶۰٪ نسبت به سوله های سنتی.
- مقاومت بالا در برابر خستگی: مناسب برای سازه هایی با بارهای تکراری.
- مقاومت بیشتر در برابر کمانش موضعی: فرم موج دار مانع تغییر شکل ناگهانی مقاطع می شود.
مزایای اجرایی و معماری
- سرعت بالای ساخت و نصب: تولید کارخانه ای و مونتاژ سریع در محل.
- قابلیت اجرای دهانه های بزرگ تا ۵۰ متر: بدون نیاز به ستون میانی.
- قابلیت نصب جرثقیل سقفی: تحمل لرزش و بارهای دینامیکی بالا.
- زیبایی ظاهری: نمای موج دار سینوسی می تواند به صورت اکسپوز (بدون پوشش اضافی) استفاده شود و جلوه بصری خاصی ایجاد کند.
کاربردهای سوله و سازه های جان سینوسی
سازه های جان سینوسی به دلیل ترکیب بی نظیر وزن کم و مقاومت بالا، در پروژه های گوناگون مورد استفاده قرار می گیرند:
- سوله های صنعتی: برای کارخانه ها، کارگاه های تولیدی و انبارهای بزرگ.
- سازه های دهانه عریض: سالن های ورزشی، آشیانه های هواپیما، مراکز نمایشگاهی.
- پل سازی: به عنوان شاه تیر در پل های فولادی–بتنی.
- ساختمان های مرتفع: کاهش وزن کلی سازه و افزایش پایداری در برابر زلزله.
- پوشش سقف و دیوار: ورق های سینوسی گالوانیزه رنگی، مناسب برای سقف های شیبدار، دیواره سوله ها و سردخانه ها.
تفاوت سوله جان سینوسی با سوله تیرورقی
| ویژگی ها | سوله جان سینوسی | سوله تیرورقی |
|---|---|---|
| شکل جان تیر | موج دار (سینوسی) | تخت (ورق صاف) |
| وزن سازه | سبک تر، تا ۴۰٪ کاهش وزن | سنگین تر |
| ضخامت جان | نازک تر (۱.۵ تا ۳ میلی متر) | ضخیم تر |
| نیاز به سخت کننده | ندارد (مقاومت ذاتی در برابر کمانش) | دارد (استفاده از استیفنر) |
| دهانه مجاز | تا ۵۰ متر و بیشتر | معمولاً تا ۷۰ متر با افزایش وزن زیاد |
| هزینه فونداسیون | پایین تر به دلیل سبکی | بالاتر به دلیل وزن زیاد |
| روش تولید | کارخانه ای با نورد سرد و جوشکاری رباتیک | کارگاهی یا نیمه اتوماتیک |
برتری های ساخت سازه های جان سینوسی
سوله های جان سینوسی یکی از جدیدترین فناوری ها در ساخت سازه های فلزی سبک و مقاوم به شمار می آیند. در این روش، ورق صاف جان تیر به شکل موج دار یا سینوسی فرم دهی می شود که منجر به افزایش مقاومت و کاهش وزن سازه می گردد. این تغییر ساده در ظاهر، از نظر مهندسی تأثیر چشمگیری در عملکرد فنی و اقتصادی سوله ایجاد می کند.
مزایای فنی و مهندسی سوله های جان سینوسی
کاهش وزن سازه:
با استفاده از ورق های نازک تر برای جان تیر، وزن نهایی سوله تا ۲۰ تا ۴۰ درصد کمتر از سوله های تیرورقی سنتی می شود. این موضوع تأثیر مستقیم در کاهش هزینه فولاد مصرفی و فونداسیون دارد.
افزایش مقاومت برشی و خمشی:
فرم موج دار ورق جان، سختی خارج از صفحه را افزایش داده و مقاومت برشی مقطع را تقویت می کند. این ویژگی باعث حذف نیاز به سخت کننده های عرضی (استیفنرها) می شود.
مقاومت بالا در برابر خستگی:
سازه های جان سینوسی تا ۵۰ درصد مقاومت بیشتری در برابر بارهای تکراری و ارتعاشات مکانیکی نسبت به تیرورق های معمولی دارند.
کیفیت بالای تولید:
تمام مراحل تولید در محیط کارخانه ای و با استفاده از ماشین آلات نورد سرد و ربات های جوشکار اتوماتیک CO₂ انجام می شود که موجب یکنواختی، دقت بالا و استحکام طولانی مدت اتصالات می گردد.
مزایای اقتصادی و اجرایی
علاوه بر ویژگی های فنی، سوله های جان سینوسی از نظر اقتصادی و اجرایی نیز مزایای قابل توجهی دارند:
کاهش هزینه ساخت:
به دلیل وزن کمتر اسکلت فلزی، مصرف فولاد کاهش یافته و فونداسیون ساده تر و ارزان تری مورد نیاز است.
سرعت بالای اجرا:
سازه به صورت پیچ و مهره ای در محل پروژه مونتاژ می شود که سرعت نصب را به طور چشمگیری افزایش می دهد.
سهولت در حمل ونقل:
وزن پایین قطعات باعث کاهش هزینه های حمل و سهولت در جابه جایی سازه می شود.
قابلیت اجرای دهانه های بزرگ:
امکان ساخت تیرها با دهانه های بسیار وسیع (تا ۵۰ متر) بدون ستون میانی، این نوع سوله را برای کارخانه ها، سوله های صنعتی، سالن های ورزشی و آشیانه هواپیما ایده آل کرده است.
سوله و سازه های سینوسی ماموت
شرکت ماموت ساختمان و زیرمجموعه های آن از پیشروترین تولیدکنندگان سازه های فلزی و سوله های صنعتی در ایران هستند. این مجموعه با بهره گیری از فناوری های نوین در زمینه طراحی، تولید و نصب سوله های جان سینوسی و همچنین ساخت ساندویچ پانل های سقفی و دیواری ماموت، جایگاه ویژه ای در صنعت ساخت وساز کشور دارد.
فعالیت های شرکت شامل تولید انواع سوله های صنعتی، سازه های فلزی سنگین و سبک، و تأمین پوشش های عایق با ساندویچ پانل گالوانیزه است.
شهرت برند ماموت بیش از هر چیز به دلیل کیفیت بالای سوله های تیرورقی، خرپایی و ساندویچ پانل های حرارتی و صوتی آن است که در پروژه های بزرگ صنعتی، عمرانی و سردخانه ای مورد استفاده قرار می گیرند.
قیمت ساخت سوله های سینوسی
قیمت سوله جان سینوسی عدد ثابتی نیست و بسته به شرایط پروژه و عوامل متعددی متغیر است. از جمله:
- مشخصات فنی سوله: ابعاد دهانه، طول، ارتفاع، نوع بارگذاری (برف، باد، زلزله) و نیاز به جرثقیل سقفی.
- میزان مصرف فولاد: به دلیل وزن کمتر، هزینه ساخت اسکلت فلزی در سوله های سینوسی معمولاً کمتر از سوله های تیرورقی سنتی است.
- هزینه های جانبی: شامل نوع پوشش سقف و دیوار (مثل ساندویچ پانل گالوانیزه)، فونداسیون، حمل و نصب.
- نوسانات بازار: تغییرات لحظه ای در قیمت فولاد، ارز و دستمزد از عوامل مؤثر بر قیمت نهایی هستند.
📞 برای دریافت قیمت روز، پیش فاکتور دقیق و مشاوره تخصصی رایگان می توانید با کارشناسان ما تماس بگیرید.
نتیجه گیری
سوله های جان سینوسی نمایانگر یک جهش تکنولوژیک در صنعت سازه های فلزی هستند. این نوع سوله ها، راهکاری سبک، مقاوم و اقتصادی برای ساخت سوله های صنعتی، سالن های تولید، سردخانه ها و پروژه های بزرگ عمرانی محسوب می شوند.
ویژگی های برجسته آن ها شامل کاهش وزن تا ۴۰ درصد، افزایش مقاومت برشی و پایداری سازه، کاهش هزینه فونداسیون و سرعت بالای نصب است.
تولید کارخانه ای و جوشکاری رباتیک نیز کیفیت و طول عمر بالای سازه را تضمین می کند.
در نتیجه، سوله های جان سینوسی انتخابی هوشمندانه برای پروژه هایی با دهانه بزرگ، نیاز به دوام بالا و صرفه جویی اقتصادی هستند — ترکیبی ایده آل از مهندسی مدرن، استحکام و زیبایی صنعتی.
سوالات متداول درباره سوله های جان سینوسی
1. تفاوت سوله جان سینوسی با سوله تیرورقی معمولی در چیست؟
سوله های جان سینوسی با استفاده از ورق موج دار (سینوسی) به جای ورق صاف در جان تیر ساخته می شوند. این طراحی باعث می شود وزن سازه تا ۴۰٪ کاهش یابد، در حالی که مقاومت برشی و پایداری آن افزایش پیدا می کند. در مقابل، سوله های تیرورقی سنتی معمولاً سنگین تر بوده و نیاز به سخت کننده های عرضی دارند.
2. آیا سوله های جان سینوسی برای دهانه های بزرگ مناسب هستند؟
بله. یکی از ویژگی های اصلی این سازه ها، امکان پوشش دهانه های بسیار وسیع تا ۵۰ متر بدون ستون میانی است. همین موضوع باعث می شود سوله های سینوسی گزینه ای ایده آل برای کارخانه ها، انبارهای صنعتی، آشیانه های هواپیما و سالن های ورزشی باشند.
3. چه عواملی بر قیمت ساخت سوله جان سینوسی تأثیر می گذارند؟
قیمت نهایی سوله سینوسی به عواملی مانند ابعاد دهانه، ارتفاع، نوع بارگذاری (برف، باد، زلزله)، نوع پوشش سقف و دیوار (مانند ساندویچ پانل گالوانیزه ماموت) و همچنین قیمت روز فولاد بستگی دارد.
برای دریافت پیش فاکتور دقیق و به روز، بهتر است مستقیماً با کارشناسان فروش تماس بگیرید.
4. آیا استفاده از ساندویچ پانل ماموت برای پوشش سوله های سینوسی توصیه می شود؟
قطعاً بله. ساندویچ پانل های ماموت با ساختار دولایه فلزی و هسته عایق پلی یورتان، عایق حرارتی و صوتی فوق العاده ای هستند. استفاده از این پانل ها به عنوان پوشش سقف و دیوار سوله های سینوسی باعث افزایش دوام، صرفه جویی در انرژی و زیبایی سازه می شود.
5. چه شرکتی معتبرترین تولیدکننده سوله های جان سینوسی در ایران است؟
شرکت سازه پوشش ماموت از معتبرترین تولیدکنندگان سوله های صنعتی و ساندویچ پانل در ایران به شمار می آید.
سایت sandwichpanell.com نمایندگی رسمی شرکت سازه پوشش ماموت است که خدمات طراحی، ساخت و نصب سوله های جان سینوسی و انواع پوشش پانلی را ارائه می دهد.
