ساندویچ پانل ها به عنوان یکی از مصالح نوین ساختمانی و صنعتی، به دلیل ویژگی های منحصر به فرد خود مانند عایق حرارتی و صوتی قوی، وزن سبک، سرعت بالای نصب و دوام بالا در برابر شرایط محیطی، کاربرد گسترده ای در پروژه های مختلف پیدا کرده اند. در این میان، گام ساندویچ پانل یکی از مفاهیم کلیدی است که در طراحی و انتخاب این محصول نقش تعیین کننده ای دارد.
گام ساندویچ پانل چیست؟

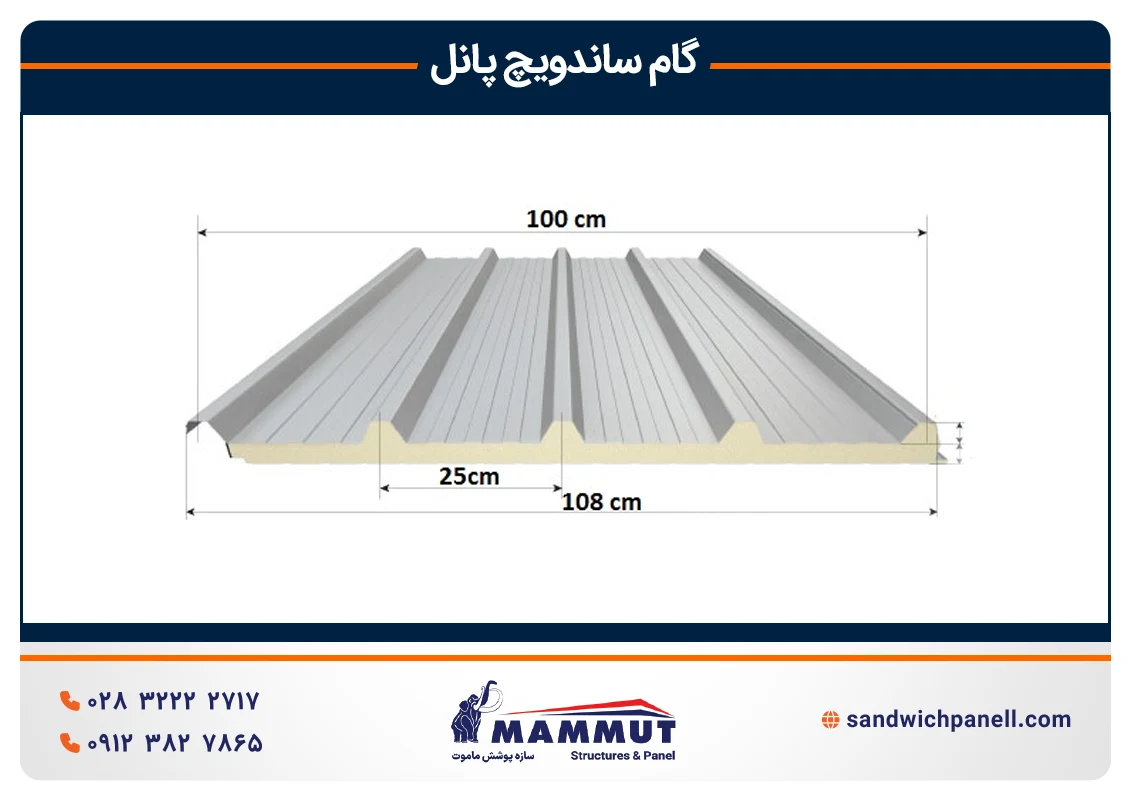

گام ساندویچ پانل به فاصله بین دو برآمدگی یا فرورفتگی متوالی در ورق رویی پانل گفته می شود. این برآمدگی ها که به آنها شیار یا موج نیز می گویند، به صورت موازی در طول پانل امتداد دارند و وظایف مهمی بر عهده دارند. شیارها معمولاً به شکل ذوزنقه ای یا سینوسی طراحی می شوند و عمق و شکل آنها بسته به نوع کاربرد و ویژگی های مورد نیاز متفاوت است.
تعداد و شکل گام ساندویچ پانل در سازه پوشش ماموت
تعداد و شکل گام در ساندویچ پانل ها متغیر بوده و بر اساس نوع کاربری و نیاز سازه انتخاب می شود. شرکت سازه پوشش ماموت به عنوان یکی از بزرگ ترین تولیدکنندگان ساندویچ پانل در ایران، محصولات متنوعی با گام های مختلف عرضه می کند. رایج ترین محصولات این شرکت شامل دو نوع پانل سقفی است:

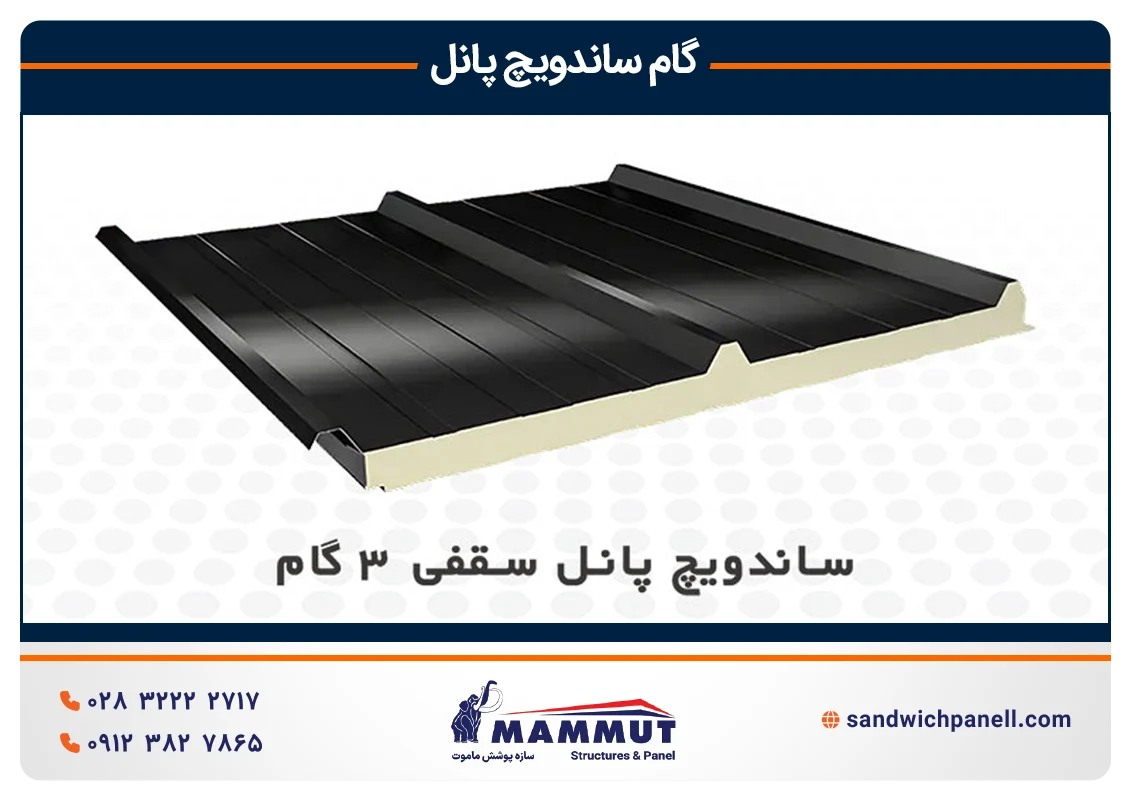

- ساندویچ پانل سقفی سه گام:
دارای طرح ذوزنقه ای با سه برآمدگی در عرض خود. این نوع پانل به دلیل وزن سبک تر و قیمت اقتصادی تر، گزینه ای مناسب برای پروژه هایی با دهانه کوچک تر و بار کمتر است.
- ساندویچ پانل سقفی پنج گام:
این پانل ها دارای پنج برآمدگی در عرض خود هستند و برای سازه هایی که به استحکام و مقاومت بالاتر نیاز دارند طراحی شده اند. این نوع بیشتر در پروژه های صنعتی، سالن های ورزشی و سقف سوله ها کاربرد دارد.
علاوه بر تعداد گام، شکل گام نیز اهمیت زیادی دارد. انتخاب بین شیار ذوزنقه ای (رایج ترین نوع) یا سینوسی بر عواملی همچون زیبایی ظاهری، مقاومت در برابر باران و برف و همچنین نحوه اتصال پانل ها به یکدیگر تأثیرگذار است.
عملکرد گام ساندویچ پانل در سازه
گام ها در ساندویچ پانل نقش های کلیدی ایفا می کنند که به طور مستقیم بر عملکرد، استحکام و طول عمر پانل اثر می گذارند:
- افزایش مقاومت مکانیکی: گام ها همانند تیرچه های کوچک عمل کرده و باعث افزایش سختی و مقاومت خمشی پانل می شوند. هرچه تعداد گام ها بیشتر و عمق آنها مناسب تر باشد، پانل در برابر بارهای وارده مانند برف، باد یا وزن افراد پایدارتر خواهد بود.
- زهکشی و جلوگیری از نفوذ رطوبت: در پانل های سقفی، شیارها مسیر مناسبی برای هدایت آب باران و برف ذوب شده فراهم می کنند و مانع نفوذ رطوبت به داخل سازه می شوند.
- زیبایی ظاهری: خطوط منظم و برجسته گام ها به سطح پانل بافت و عمق می دهند و جلوه ای مدرن و صنعتی ایجاد می کنند.
- سهولت نصب: گام ها به عنوان راهنما عمل کرده و فرآیند تراز و اتصال پانل ها به یکدیگر و به زیرسازی را آسان تر می سازند.
- تهویه و کاهش گرما: در برخی طراحی ها، گام ها به تهویه محدود و کاهش انتقال حرارت تابشی کمک می کنند، هرچند عملکرد اصلی آنها نیست.
انتخاب درست تعداد و شکل گام
انتخاب صحیح تعداد و شکل گام باید بر اساس نوع کاربری، شرایط اقلیمی و نیازهای فنی سازه انجام شود.
- پانل های 5 گام برای سقف هایی که در معرض بارش سنگین، باد شدید یا دهانه های بزرگ هستند، بهترین گزینه اند.
- پانل های 3 گام برای سازه های کوچک تر با بار کمتر و پروژه های اقتصادی توصیه می شوند.
مقایسه ساندویچ پانل سقفی پنج گام و سه گام
- مقاومت مکانیکی:
- پنج گام: مقاومت بالا در برابر بارهای سنگین و فشارهای خمشی.
- سه گام: مقاومت کمتر.
- پوشش دهانه:
- پنج گام: مناسب دهانه های بزرگ بدون تکیه گاه.
- سه گام: مناسب دهانه های کوچک و متوسط.
- کاربرد:
- پنج گام: مناسب برای سوله های صنعتی، سردخانه ها، سالن ها و نیروگاه ها.
- سه گام: مناسب برای انبارها، کانکس ها و سازه های سبک.
- وزن:
- پنج گام: سنگین تر به دلیل مصرف ورق بیشتر.
- سه گام: سبک تر.
- نفوذ آب:
- پنج گام: زهکشی بهتر به دلیل وجود شیارهای بیشتر.
- سه گام: زهکشی متوسط.
- قیمت:
- پنج گام: گران تر به دلیل مصرف ورق بیشتر و استحکام بالاتر.
- سه گام: اقتصادی تر.
دلایل استفاده از پانل پنج گام در سازه های بزرگ
- افزایش پایداری و مقاومت سازه
- کاهش نیاز به زیرسازی اضافی
- هدایت بهتر آب باران و برف
- زیبایی و یکپارچگی ظاهری بیشتر
تأثیر گام ساندویچ پانل بر قیمت
تعداد و عمق گام ها مستقیماً بر قیمت نهایی پانل اثر دارند.
- مصرف ورق بیشتر: افزایش تعداد یا عمق گام ها به ورق بیشتری نیاز دارد و قیمت را بالا می برد.
- فناوری تولید: تولید پانل های پنج گام نیازمند تجهیزات پیشرفته تر است که هزینه تولید را افزایش می دهد.
به همین دلیل، پانل های پنج گام نسبت به پانل های سه گام گران تر هستند، اما مزایای فنی و دوام بالاتر آنها اغلب هزینه اولیه را جبران می کند.
نتیجه گیری
گام ساندویچ پانل یک فاکتور طراحی اساسی است که بر عملکرد، استحکام و قیمت محصول اثر می گذارد. شرکت سازه پوشش ماموت با تولید هر دو نوع پانل سه گام و پنج گام، به مشتریان امکان انتخاب بر اساس نیاز پروژه و بودجه را می دهد:
- پانل سه گام: گزینه ای اقتصادی برای پروژه های سبک و کوچک.
- پانل پنج گام: انتخابی ایده آل برای پروژه های صنعتی، سوله ها و سازه های بزرگ با بار سنگین.
در نهایت، انتخاب درست گام پانل علاوه بر صرفه جویی در هزینه ها، به پایداری و دوام سازه در بلندمدت کمک می کند.
سوالات متداول درباره گام ساندویچ پانل
1. گام ساندویچ پانل چیست و چرا اهمیت دارد؟
گام ساندویچ پانل به فاصله بین برآمدگی ها یا شیارهای روی سطح پانل گفته می شود و معمولاً به میلی متر یا سانتی متر اندازه گیری می شود. این ویژگی تاثیر مستقیم بر مقاومت مکانیکی، زیبایی ظاهری و نحوه اتصال پانل ها دارد. پانل های با گام مناسب مقاومت بیشتری در برابر باد و بارهای مکانیکی دارند و نصب آنها ساده تر است.
2. گام استاندارد ساندویچ پانل چه اندازه ای دارد؟
گام استاندارد در پانل های سقفی معمولاً بین ۳۰ تا ۱۲۰ میلی متر و در پانل های دیواری بین ۵۰ تا ۱۰۰ میلی متر است. انتخاب گام به نوع کاربرد بستگی دارد:
- گام کوچک → ظاهر صاف تر، مقاومت کمتر در برابر بارهای سنگین.
- گام بزرگ → مقاومت بیشتر، مناسب سقف های صنعتی و انبارهای بزرگ.
3. آیا تغییر گام پانل روی نصب و اجرا تاثیر دارد؟
بله. گام پانل بر نحوه اتصال پانل ها به یکدیگر و به سازه نگهدارنده تاثیر مستقیم دارد. پانل های با گام بزرگ نیازمند پیچ و مهره های بیشتر و سازه نگهدارنده مقاوم تر هستند، در حالی که پانل های با گام کوچک نصب سریع تر و ظاهری یکدست تر دارند.
4. چه ارتباطی بین گام پانل و مقاومت بارگذاری وجود دارد؟
گام بزرگ تر باعث افزایش مقاومت خمشی و بارگذاری پانل می شود، زیرا فاصله برآمدگی ها بیشتر است و پانل تحت فشار کمتر تاب می خورد. برای سقف های صنعتی با دهانه بزرگ یا مناطقی با باد شدید، توصیه می شود از پانل های با گام بزرگ تر استفاده شود.
5. آیا گام ساندویچ پانل روی قیمت نهایی تاثیر دارد؟
بله. پانل هایی با گام بزرگ تر معمولاً هزینه تولید و نصب بالاتری دارند، زیرا نیاز به ضخامت بیشتر ورق و عایق دارند تا مقاومت کافی ایجاد شود. با این حال، در پروژه های صنعتی و سردخانه ای، مزیت گام بزرگ تر در کاهش خرابی و افزایش طول عمر پانل، ارزش هزینه اضافی را دارد.
