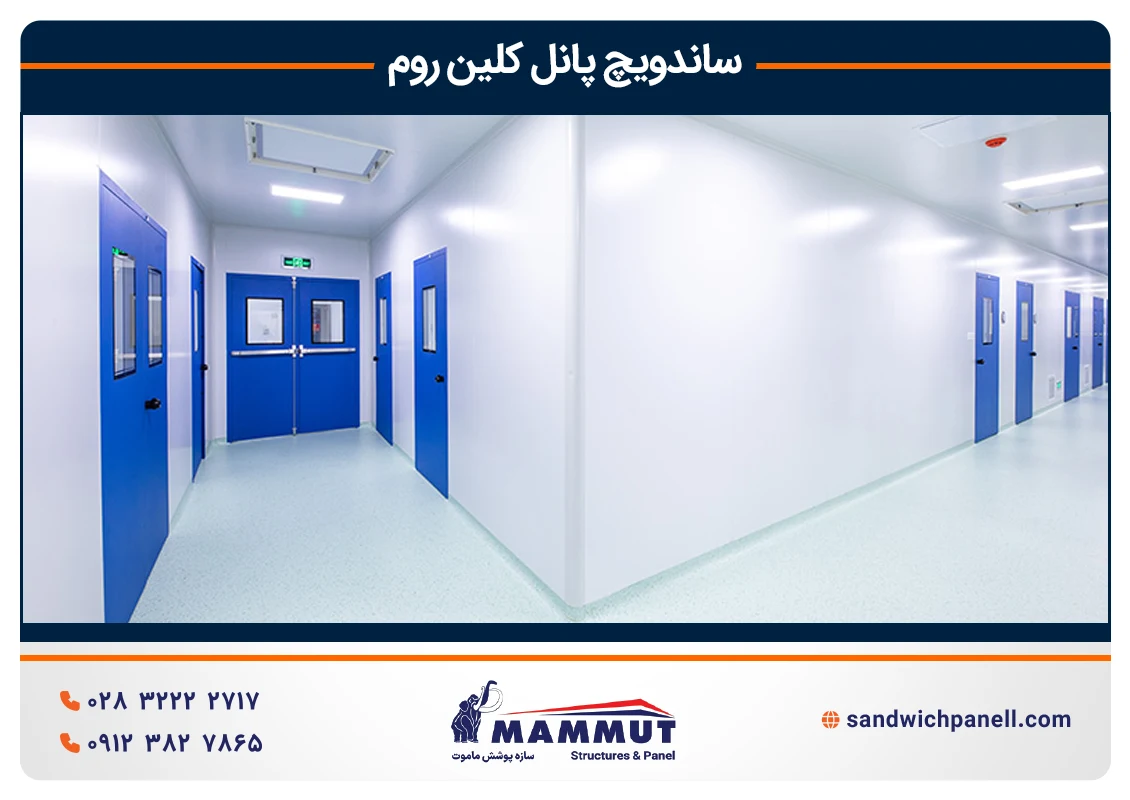

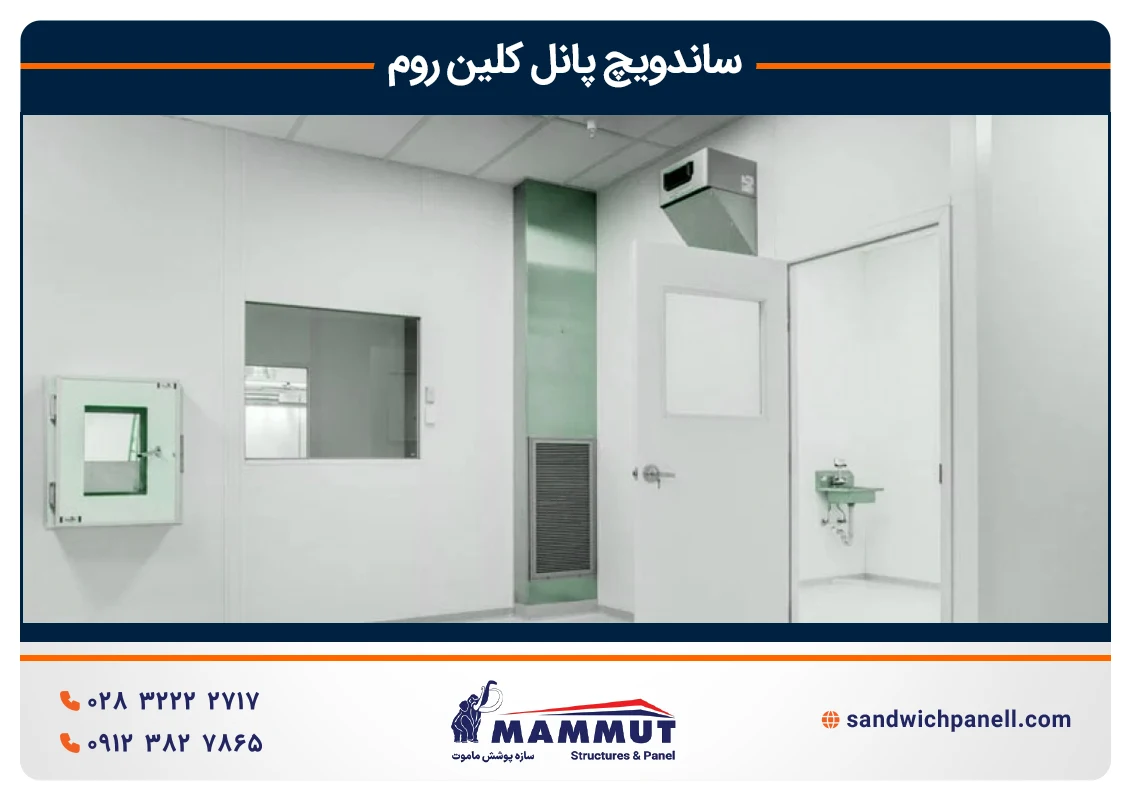

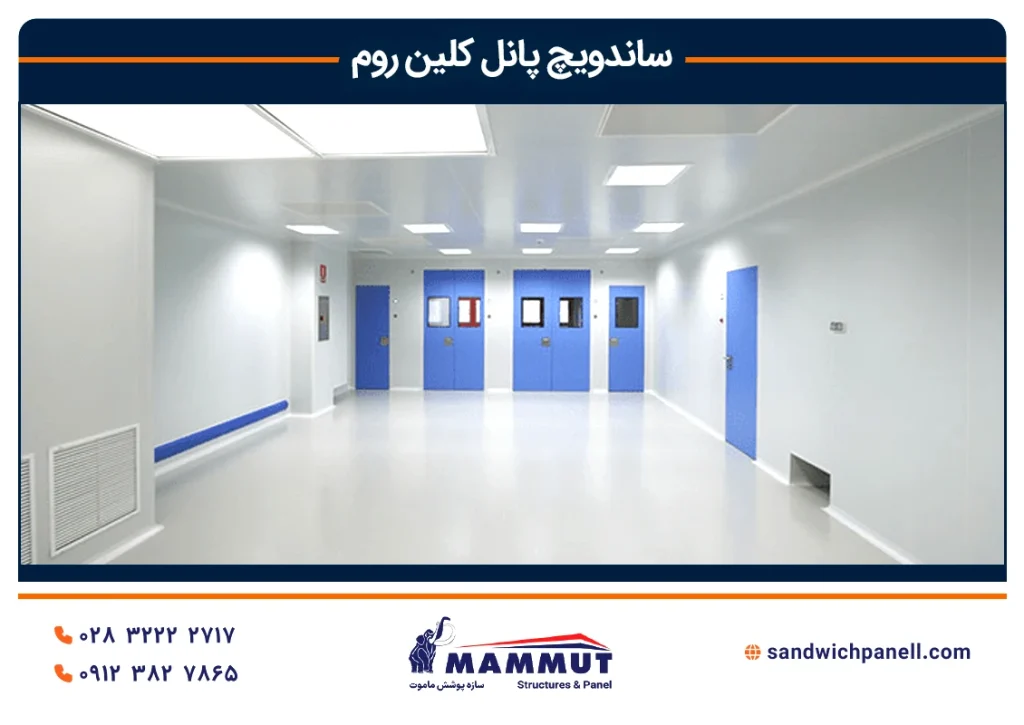

ساندویچ پانل کلین روم یکی از اجزای کلیدی در ساخت و تجهیز اتاق های تمیز (Clean Rooms) به شمار می رود. کلین روم ها فضاهایی کاملاً کنترل شده هستند که در آن ها غلظت ذرات معلق، دما، رطوبت، فشار و میزان آلودگی هوا باید مطابق با استانداردهای دقیق تنظیم شود. این محیط های پیشرفته، برای صنایع حساسی همچون داروسازی، اتاق های عمل، آزمایشگاه ها، صنایع غذایی، الکترونیک، بیوتکنولوژی و بهداشت عمومی ضروری و حیاتی هستند.
در چنین محیط هایی، استفاده از ساندویچ پانل کلین روم با ویژگی های فنی خاص، نقش محوری در حفظ استانداردهای تمیزی، ایزولاسیون و ایمنی ایفا می کند.
ساندویچ پانل کلین روم یا اتاق تمیز چیست؟
ساندویچ پانل کلین روم ساختاری چندلایه است که شامل دو ورق فلزی در دو طرف و یک لایه عایق در وسط می باشد. تفاوت اصلی این نوع پانل با ساندویچ پانل های معمولی در نوع روکش های فلزی و جنس عایق داخلی است که برای:
- جلوگیری از جذب و تجمع ذرات معلق و آلودگی ها
- سهولت در نظافت و ضدعفونی
- مقاومت در برابر مواد شیمیایی و رطوبت
طراحی شده اند. سطح صاف، بدون خلل و فرج این پانل ها، مانع از رشد میکروارگانیسم ها شده و شرایط ایده آل برای فضاهای بهداشتی و حساس فراهم می آورد.
ضخامت و ابعاد مناسب ساندویچ پانل کلین روم
ابعاد و ضخامت ساندویچ پانل های کلین روم به نوع کاربری، کلاس تمیزی محیط و میزان ایزولاسیون موردنیاز بستگی دارد.
- ضخامت مناسب: از ۵ تا ۱۵ سانتی متر، بسته به میزان عایق بندی حرارتی و صوتی مورد نیاز
- عرض ثابت پانل: ۱.۱۶ متر
- عرض مفید: ۱.۱۴ متر
- طول پانل: از ۲ متر تا ۱۳.۶۰ متر (قابل سفارشی سازی طبق نقشه پروژه)
طول بلندتر ساندویچ پانل باعث کاهش درزها و اتصالات شده و به افزایش ایزولاسیون و آب بندی محیط کلین روم کمک می کند. همچنین استفاده از پانل های پیش برش با ابعاد دقیق، زمان نصب را کاهش داده و دقت اجرا را افزایش می دهد.
مشخصات فنی ساندویچ پانل اتاق تمیز
| ویژگی فنی | توضیحات |
|---|---|
| نوع محصول | ساندویچ پانل دیواری و ساندویچ پانل سقفی مخصوص اتاق تمیز (Clean Room Panel) |
| نوع روکش فلزی | گالوانیزه پیش رنگ شده، آلوزینک با پوشش آنتی باکتریال، یا استنلس استیل ضدزنگ (بسته به سطح بهداشت مورد نیاز) |
| ضخامت ورق خارجی | ۰.۴ تا ۰.۶ میلی متر (قابل سفارش بر اساس نیاز) |
| ضخامت عایق داخلی | از ۵ سانتی متر تا ۲۰ سانتی متر (متداول ترین ضخامت ها: ۵، ۷.۵ و ۱۰ سانتی متر) |
| نوع عایق | فوم پلی یورتان (PUR) یا فوم پلی ایزوسیانورات (PIR) با دانسیته بالا |
| دانسیته فوم | بین ۴۰ تا ۴۵ کیلوگرم بر متر مکعب |
| مقاومت حرارتی (ضریب انتقال حرارت) | حدود ۰.۰۲۳ وات بر متر کلوین (W/m·K) برای فوم PUR |
| مقاومت در برابر آتش | فوم PIR دارای مقاومت بالا در برابر آتش و دارای تاییدیه کندسوزی (B2 تا B1 طبق استاندارد DIN) |
| مقاومت در برابر رطوبت | بسیار بالا؛ غیرقابل نفوذ در برابر بخار و رطوبت محیطی |
| سطح نهایی پنل | کاملاً صاف، براق و قابل شست وشو؛ مقاوم در برابر شوینده ها و مواد ضدعفونی کننده |
| نوع اتصال پنل ها | اتصال نری-مادگی با قفل مخفی یا سیستم زبانه دار با نوار آب بند (برای اطمینان از هوابندی کامل) |
| ابعاد استاندارد طولی | ۲ تا ۱۲ متر (بسته به نیاز پروژه و قابل برش سفارشی) |
| عرض مفید پنل | حدود ۱.۱۵ متر (۱۱۵۰ میلی متر) |
| وزن تقریبی هر مترمربع | بین ۱۰ تا ۱۵ کیلوگرم (بسته به نوع ورق و ضخامت فوم) |
| مقاومت فشاری فوم | حدود ۱۵۰ تا ۲۰۰ کیلو پاسکال |
| کاربری ها | صنایع داروسازی، پزشکی، اتاق عمل بیمارستان، صنایع الکترونیک، صنایع غذایی، آزمایشگاه های کشت بافت و میکروبیولوژی، خطوط تولید استریل |
| عمر مفید پنل | بین ۲۰ تا ۴۰ سال در صورت نصب صحیح و نگهداری منظم |
| ویژگی های خاص | ضدباکتری، آنتی استاتیک (در صورت سفارش)، قابلیت نصب سریع، مقاوم در برابر ضربه، مقاوم در برابر زنگ زدگی |

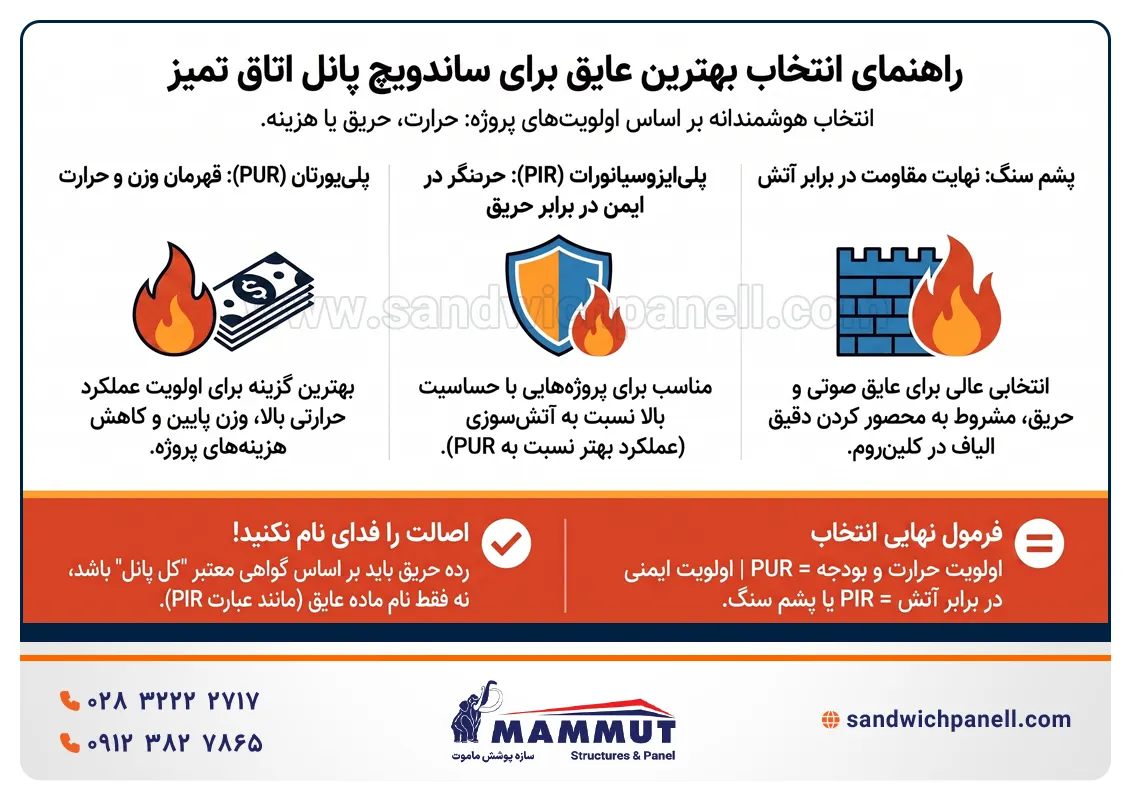

عایق مناسب برای ساندویچ پانل کلین روم
هسته عایق در ساندویچ پانل ها نقش کلیدی در کنترل دما، رطوبت، صدا و جلوگیری از رشد میکروارگانیسم ها دارد. برای کلین روم ها، معمولاً از یکی از موارد زیر استفاده می شود:
فوم پلی یورتان (PUR)
- ساخته شده از واکنش پلی ال و ایزوسیانات
- عایق حرارتی و صوتی بسیار قوی
- مقاومت عالی در برابر رطوبت
- ممانعت از رشد قارچ، کپک و باکتری
- تراکم بالا و وزن سبک
فوم پلی ایزوسیانورات (PIR)
- مشابه PUR اما با ساختار مولکولی متفاوت
- مقاومت بالاتر در برابر آتش
- مناسب برای کلین روم هایی با الزامات ایمنی حریق
- دوام بالا در برابر نفوذ حشرات، رطوبت و گازهای شیمیایی
این دو نوع عایق رایج ترین و مناسب ترین انتخاب ها برای ساندویچ پانل کلین روم هستند. انتخاب نهایی باید براساس استانداردهای ایمنی، کلاس تمیزی، میزان عایق بندی حرارتی/صوتی و مقاومت در برابر عوامل شیمیایی انجام شود.
بهترین روکش فلزی برای لایه های بیرونی پانل اتاق تمیز
روکش های خارجی ساندویچ پانل کلین روم باید علاوه بر استحکام مکانیکی، دارای ویژگی هایی از قبیل ضدخوردگی، قابل شستشو بودن، سطح صاف و مقاومت در برابر مواد شیمیایی باشند. متداول ترین انواع روکش عبارت اند از:
ورق گالوانیزه رنگی
- دارای پوشش روی (Zinc) برای جلوگیری از زنگ زدگی
- رنگ آمیزی با رنگ های پودری مخصوص محیط های تمیز
- مقاوم در برابر شستشوی مکرر و مواد ضدعفونی
- سطح صاف و براق با قابلیت ضد میکروبی
ورق آلوزینک رنگی
- ترکیبی از آلومینیوم، روی و سیلیسیم
- مقاوم تر از گالوانیزه در برابر خوردگی و اکسید شدن
- دارای خاصیت بازتاب نور و حرارت
- مناسب برای کلین روم هایی با رطوبت بالا یا مواد شیمیایی فعال
ورق استیل
- بیشترین مقاومت در برابر زنگ زدگی و مواد شیمیایی
- قابل استریل سازی در دمای بالا
- مناسب برای کلین روم هایی با استاندارد بهداشتی بسیار بالا مانند اتاق های عمل یا داروسازی
نکته مهم: سطح این ورق ها باید بدون تخلخل، مقاوم در برابر خراش و قابل شستشو با مواد ضدعفونی کننده باشد تا مانع از تجمع آلودگی گردد.
تفاوت ساندویچ پانل سردخانه ای و کلین روم
هرچند ساندویچ پانل های سردخانه ای و کلین روم هر دو برای کنترل دما و ایجاد محیط ایزوله طراحی شده اند، اما در ویژگی ها و اولویت های عملکردی تفاوت های قابل توجهی دارند.
ساندویچ پانل سردخانه ای
هدف اصلی این نوع پانل، حفظ دمای پایین و جلوگیری از اتلاف انرژی است. بنابراین:
- عایق بندی حرارتی قوی و ضخامت بالا در اولویت هستند.
- روکش های فلزی معمولاً از نوع گالوانیزه رنگی یا آلوزینک هستند که در برابر رطوبت و خوردگی ناشی از سرما مقاومت بالایی دارند.
- برخلاف کلین روم، سطح این ورق ها نیازی به صیقلی بودن و ضد میکروب بودن ندارد.
ساندویچ پانل کلین روم
هدف اصلی این نوع پانل، کنترل آلودگی های معلق در هوا، حفظ فشار مثبت، و جلوگیری از رشد میکروارگانیسم ها است. ویژگی ها:
- سطح باید کاملاً صاف و بدون خلل و فرج باشد تا مانع تجمع ذرات شود.
- روکش های فلزی با قابلیت مقاومت در برابر مواد ضدعفونی کننده (استیل، آلوزینک یا گالوانیزه با پوشش خاص) استفاده می شود.
- طراحی اتصالات، به گونه ای است که هوابندی کامل و جلوگیری از ورود ذرات را تضمین کند.

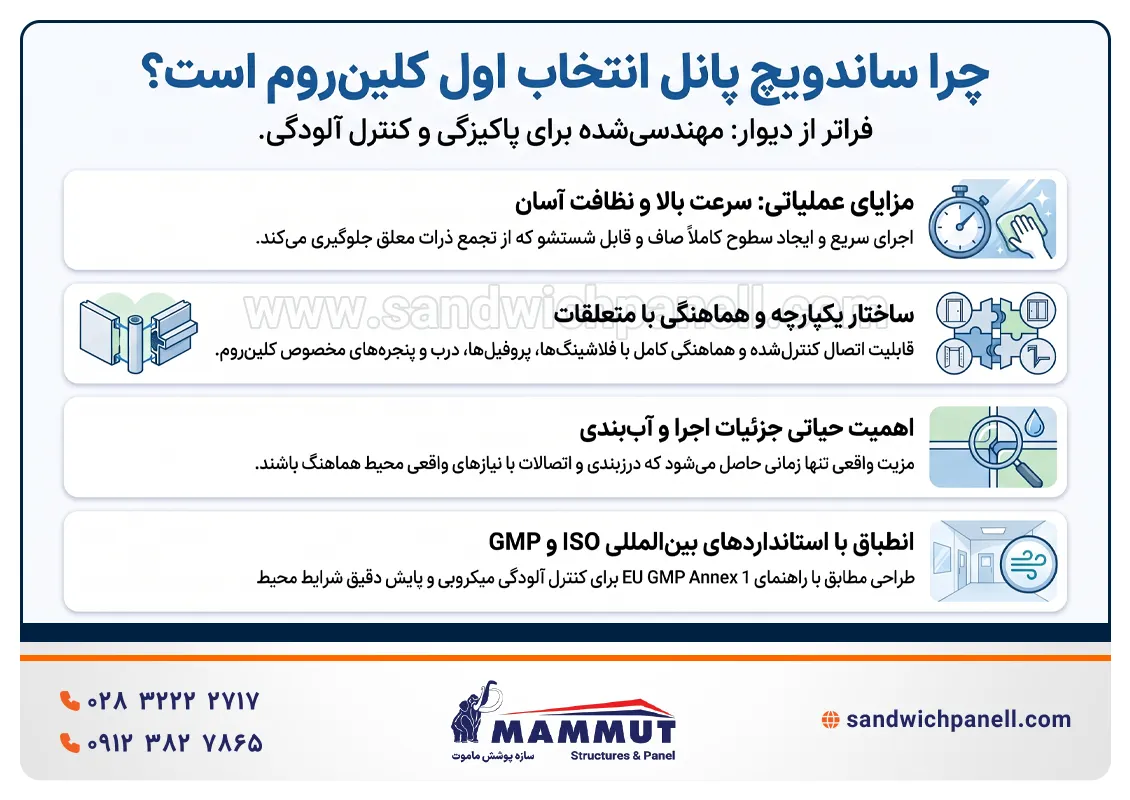

ویژگی های ساندویچ پانل کلین روم (اتاق تمیز)
- سطح کاملاً صاف
مانع جذب ذرات آلاینده و رشد میکروب ها و باکتری ها می شود. - هوابندی کامل
استفاده از اتصالات خاص و نوارهای آب بندی برای جلوگیری از نفوذ هوا و آلودگی. - مقاومت در برابر رطوبت
ساختار پانل باعث جلوگیری از نفوذ بخار و رطوبت به داخل اتاق تمیز می شود. - قابل شست وشو و بهداشتی
روکش های فلزی مقاوم در برابر زنگ زدگی، امکان شست وشو و استریل سازی آسان را فراهم می کنند. - مقاومت در برابر آتش سوزی
با استفاده از عایق PIR، پانل در برابر حرارت بالا و شعله مقاوم است. - عایق حرارتی و صوتی قوی
عایق پلی یورتان (PUR) مقاومت بالایی در برابر انتقال حرارت و صوت دارد. - ماندگاری بالا
طول عمر مفید این نوع پانل بین ۲۰ تا ۴۰ سال است. - وزن سبک
حمل آسان و کاهش بار مرده بر سازه، از دیگر مزایای این نوع پانل است.

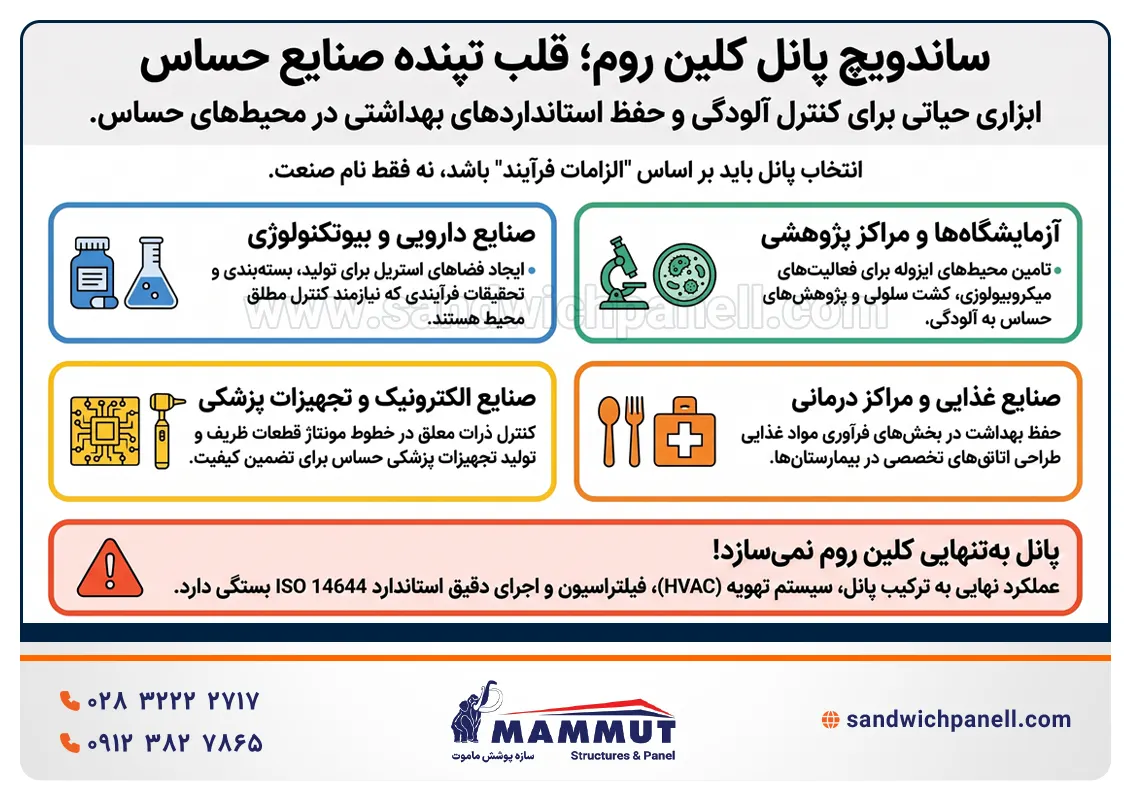

کاربردهای ساندویچ پانل کلین روم
پانل های اتاق تمیز به دلیل ویژگی های منحصر به فرد، در صنایع زیر کاربرد گسترده دارند:
- صنایع داروسازی: تولید دارو، واکسن، تجهیزات استریل، و انبارهای دارویی
- صنایع الکترونیک: ساخت قطعات حساس و میکروچیپ ها
- صنایع غذایی: بسته بندی و فرآوری مواد غذایی حساس
- بیمارستان ها: اتاق عمل، ICU، آزمایشگاه پاتولوژی
- بیوتکنولوژی: کشت سلولی، تولید پروتئین های زیستی
- آزمایشگاه های تحقیقاتی: محیط های کنترل شده برای پژوهش های دقیق

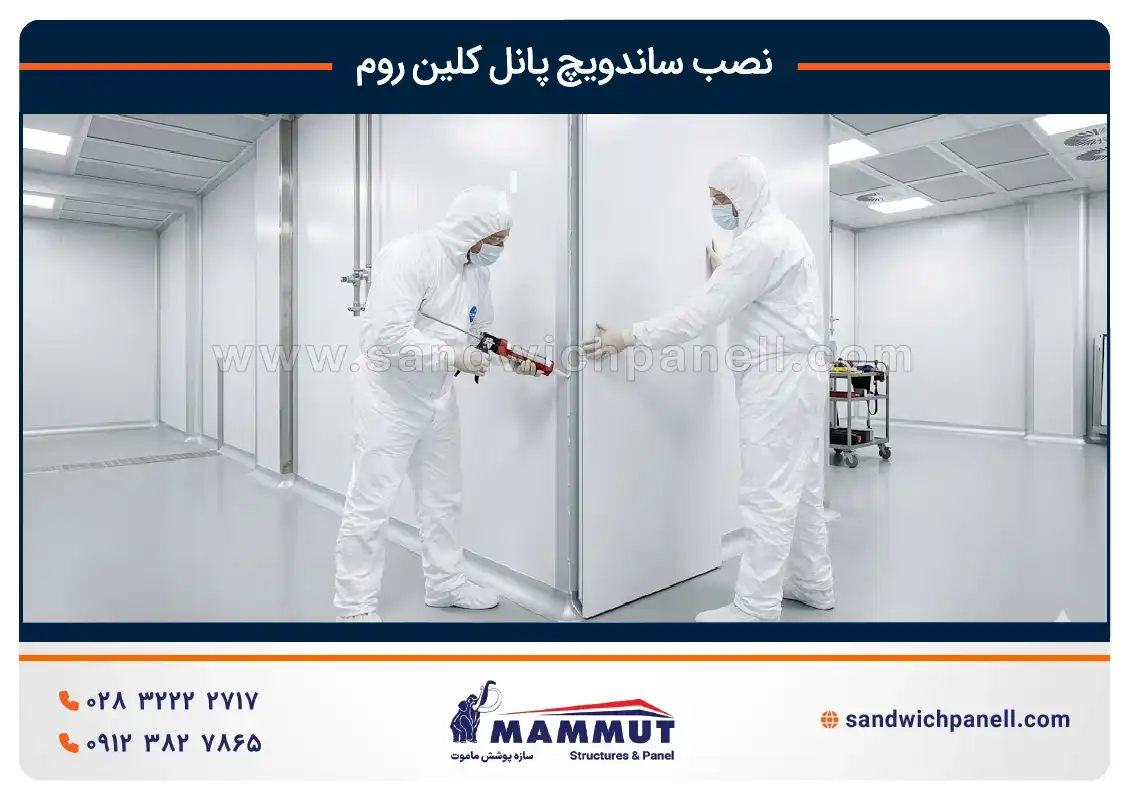

راهنمای نصب ساندویچ پانل کلین روم
نصب این نوع پانل ها باید با دقت بالا و مطابق با استانداردهای کلین روم انجام شود. مراحل کلی به شرح زیر است:
1. آماده سازی زیرسازی
- اطمینان از صاف و تراز بودن کف و سازه نگهدارنده پانل ها
2. طراحی ابعاد پانل و متعلقات
- تعیین تعداد پانل، طول برش، طراحی فلاشینگ ها و محاسبه پروفیل های مورد نیاز
3. نصب پروفیل ها
- نصب پروفیل های U یا L شکل در کف و سقف جهت قرارگیری دقیق پانل ها
4. نصب پانل ها
- کنار هم قرار دادن پانل ها و اتصال محکم بین آن ها
5. نصب فلاشینگ ها
- استفاده از کنج های گرد و فلاشینگ مخصوص برای ایجاد سطوح بدون درز، مناسب برای شست وشو و جلوگیری از آلودگی
6. آب بندی درزها
- استفاده از چسب سیلیکونی مخصوص کلین روم یا نوار آب بندی برای هوابندی کامل
7. نصب درب و پنجره
- استفاده از درب ها و پنجره های مخصوص با سیستم هوابند و غباربند
8. تست هوابندی
- پس از اتمام نصب، انجام تست های لازم برای اطمینان از عدم نشتی هوا
شرکت سازه پوشش دنیای ماموت آماده اجرای پروژه های کلین روم در سراسر کشور است. برای دریافت مشاوره رایگان با کارشناسان ما تماس بگیرید.
قیمت ساندویچ پانل کلین روم
قیمت ساندویچ پانل کلین روم به پارامترهای متعددی بستگی دارد و به صورت ثابت قابل اعلام نیست. مهم ترین عوامل مؤثر عبارت اند از:
- نوع ورق فلزی: گالوانیزه، آلوزینک، استیل
- ضخامت ورق: 0.4 یا 0.5 میلی متر
- نوع عایق: پلی یورتان (PUR) یا پلی ایزوسیانورات (PIR)
- ضخامت عایق: از ۵ تا ۲۰ سانتی متر
- برند تولیدکننده پانل
- نوسانات نرخ ارز
جهت استعلام قیمت دقیق و به روز ساندویچ پانل کلین روم، مشخصات فنی خود را به کارشناسان ما ارائه دهید.
نتیجه گیری
ساندویچ پانل کلین روم یکی از عناصر ساختاری حیاتی در ایجاد محیط های ایزوله، استریل و کنترل شده است. انتخاب صحیح عایق، ضخامت، روکش فلزی و نصب اصولی توسط متخصص، نقش کلیدی در عملکرد مطلوب کلین روم دارد.
با توجه به رشد صنایع داروسازی، پزشکی، غذایی و بیوتکنولوژی، شناخت دقیق ویژگی ها و کاربردهای ساندویچ پانل کلین روم برای مهندسان، طراحان، و مجریان پروژه های صنعتی ضروری است.
سوالات متداول
۱. تفاوت اصلی میان ساندویچ پانل کلین روم و ساندویچ پانل سردخانه ای چیست؟
اگرچه هر دو نوع ساندویچ پانل برای ایجاد یک فضای کنترل شده استفاده می شوند، اما کاربرد آن ها کاملاً متفاوت است. ساندویچ پانل سردخانه ای عمدتاً برای حفظ دما در محدوده های پایین طراحی شده و تمرکز آن روی جلوگیری از اتلاف انرژی سرمایشی و افزایش راندمان عایق کاری حرارتی است. در این نوع پنل، ضخامت بالا و استفاده از فوم های عایق نقش کلیدی دارد. اما ساندویچ پانل کلین روم هدفی متفاوت را دنبال می کند: کنترل آلودگی های محیطی. در کلین روم، داشتن سطوح کاملاً صاف، اتصالات هوابند، و قابلیت شست وشوی آسان برای جلوگیری از ورود یا تجمع ذرات آلاینده، باکتری و قارچ بسیار مهم تر از کنترل صرف دما است. به همین دلیل، جنس روکش فلزی و نحوه نصب و آب بندی در کلین روم اهمیت بسیار بیشتری نسبت به سردخانه دارد.
۲. ساندویچ پانل کلین روم از چه جنسی باید باشد و چرا سطح آن باید صاف باشد؟
برای ساندویچ پانل کلین روم، یکی از مهم ترین ویژگی ها، داشتن سطحی صاف، براق و غیرمتخلخل است. این ویژگی باعث می شود ذرات گرد و غبار، میکروب ها، قارچ ها و هر نوع آلودگی نتوانند روی سطح باقی بمانند یا در آن نفوذ کنند. به همین دلیل، ورق های فلزی مورد استفاده باید کاملاً صیقلی و مقاوم در برابر مواد شیمیایی باشند. بسته به نیاز پروژه، معمولاً از ورق های آلوزینک با پوشش ضدباکتری، ورق گالوانیزه با رنگ اپوکسی یا حتی استیل ضدزنگ استفاده می شود. انتخاب جنس ورق بستگی به حساسیت محیط دارد؛ برای مثال در صنایع داروسازی یا تجهیزات پزشکی، استفاده از ورق استنلس استیل به دلیل مقاومت بالاتر و سطح بهداشتی تر ترجیح داده می شود.
۳. عایق فوم پلی یورتان بهتر است یا پلی ایزوسیانورات (PIR) برای کلین روم؟
هر دو نوع عایق کاربردهای متفاوتی دارند:
- فوم پلی یورتان (PUR): عایق بسیار قوی در برابر حرارت و صدا است، قیمت مناسب تری دارد اما مقاومت کمتری در برابر آتش دارد.
- فوم پلی ایزوسیانورات (PIR): سطح ایمنی بالاتری در برابر حریق دارد و از نظر مقاومت حرارتی و دوام، گزینه بهتری برای کلین روم هایی با سطح حساسیت بالا محسوب می شود. این نوع فوم کندسوز است و در برابر گسترش آتش مقاومت خوبی دارد.
۴. چرا درزگیری و آب بندی در نصب ساندویچ پانل کلین روم اهمیت دارد؟
درزگیری و آب بندی یکی از مهم ترین مراحل در نصب ساندویچ پانل کلین روم است و تأثیر مستقیمی بر کیفیت و کارایی نهایی فضای تمیز دارد. در محیط های کلین روم، حتی کوچک ترین شکاف یا نشت هوا می تواند باعث ورود ذرات گرد و غبار، باکتری یا آلودگی های میکروسکوپی شود و عملکرد محیط کنترل شده را مختل کند. به همین دلیل، تمام اتصالات بین پانل ها باید به وسیله چسب های سیلیکونی آنتی باکتریال یا نوارهای مخصوص آب بندی، کاملاً هوابند و آب بند شوند. این فرآیند نه تنها جلوی نفوذ آلودگی را می گیرد، بلکه در افزایش عمر مفید سازه و کاهش هزینه های نگهداری نیز بسیار مؤثر است. استفاده از فلاشینگ های گرد در کنج ها و محل اتصال دیوار به دیوار یا دیوار به سقف نیز به جلوگیری از تجمع آلودگی کمک می کند.
۵. چه عواملی روی قیمت نهایی ساندویچ پانل کلین روم تأثیرگذارند؟
قیمت ساندویچ پانل کلین روم بسته به چندین فاکتور متغیر است. مهم ترین عوامل عبارتند از:
- جنس ورق فلزی: استیل گران ترین، سپس آلوزینک، و گالوانیزه ارزان ترین گزینه است.
- ضخامت ورق: معمولاً ۰.۵ میلی متر از ۰.۴ میلی متر گران تر است و روی استحکام نهایی تاثیر دارد.
- نوع و ضخامت عایق فوم:
- فوم PIR گران تر از PUR است.
- ضخامت بالاتر (مثلاً ۱۵ یا ۲۰ سانتی متر) قیمت را افزایش می دهد.
- برند تولیدکننده: برندهای معتبر با استانداردهای بالا، هزینه بیشتری دارند.
- نوسانات ارزی و هزینه حمل ونقل: به خصوص در پروژه های خارج از مراکز صنعتی کشور.
برای دریافت قیمت دقیق، بهتر است مشخصات کامل فنی پروژه خود را به کارشناسان فروش ارائه دهید تا برآورد اختصاصی انجام شود.
