ساندویچ پانل ها به عنوان یکی از مصالح نوین و پیش ساخته ساختمانی، نیازمند اتصالاتی محکم و ایمن هستند. پیچ های نصب ساندویچ پانل نقش کلیدی در ایجاد این اتصال دارند و مستقیماً بر استحکام، آب بندی و دوام سازه در برابر عوامل محیطی مانند باد، طوفان و رطوبت تأثیر می گذارند.
این پیچ ها معمولاً از فولاد با روکش گالوانیزه ساخته می شوند تا در برابر خوردگی و زنگ زدگی مقاوم باشند و با سرمته مخصوص خود، امکان سوراخکاری همزمان پانل و زیرسازی را فراهم کنند.
پیچ ساندویچ پانل چیست؟
پیچ ساندویچ پانل ابزاری تخصصی برای اتصال ایمن و آب بند ساندویچ پانل سقفی و ساندویچ پانل دیواری به زیرسازی فلزی، بتنی یا سازه سوله است. این پیچ ها به دلیل طراحی خاص خود، عملیات سوراخکاری و بستن را به صورت همزمان انجام می دهند و در نتیجه زمان نصب را کاهش داده و کیفیت اتصال را افزایش می دهند.
ساختار پیچ ساندویچ پانل برای نصب آن

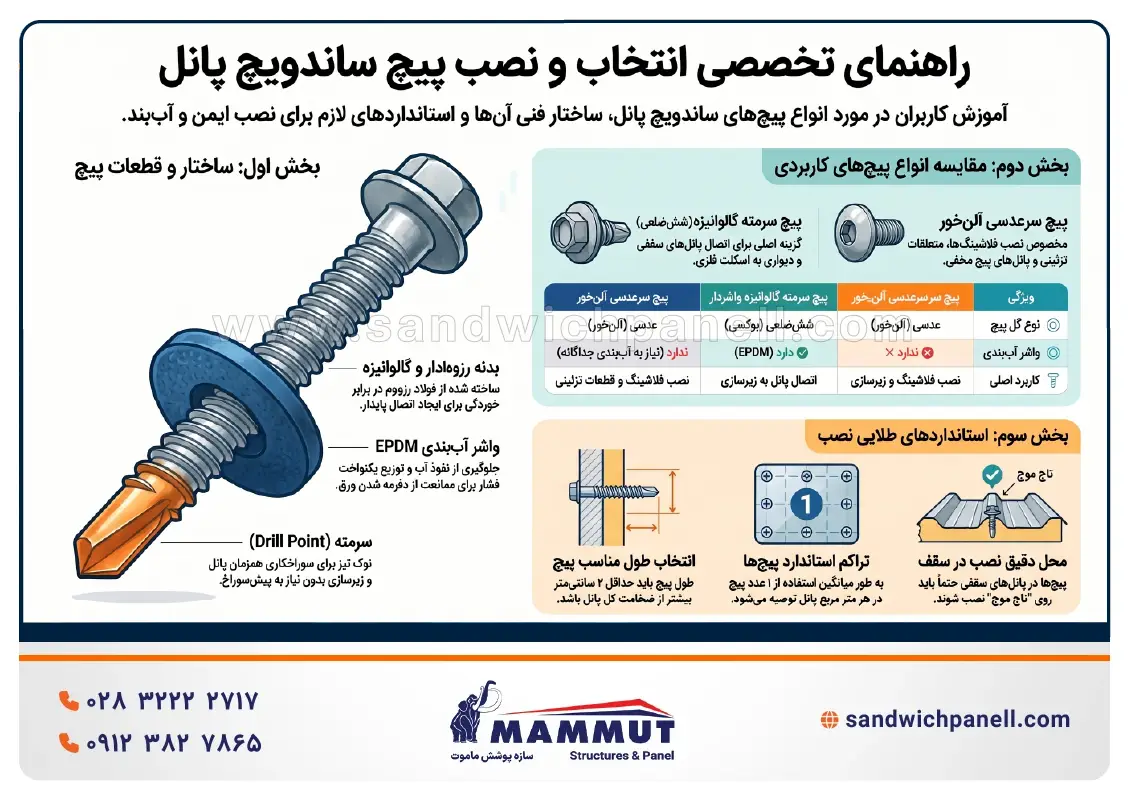

اصلی ترین نوع پیچ مورد استفاده در نصب پانل، پیچ سرمته واشردار است. هر پیچ نصب ساندویچ پانل از ۴ بخش اصلی تشکیل شده است:
- گل پیچ (Head)
به شکل بوکسی یا شش ضلعی طراحی شده و محل قرارگیری ابزار نصب است. این قسمت نیروی گشتاور را منتقل کرده و باعث سفت شدن پیچ در محل می شود. - واشر آب بندی (Sealing Washer)
در زیر گل پیچ قرار دارد و از دو بخش تشکیل شده است:- واشر فلزی برای توزیع یکنواخت نیرو
- واشر لاستیکی EPDM برای آب بندی کامل اتصال
عملکرد واشر آب بندی: - جلوگیری از نفوذ آب، گردوغبار و رطوبت
- توزیع فشار و جلوگیری از له شدن ورق
- افزایش اصطکاک برای جلوگیری از شل شدن پیچ در اثر لرزش
- بدنه رزوه دار (Threaded Body)
قسمت میانی پیچ است که پس از سوراخکاری، در داخل ورق و زیرسازی رزوه می شود و اتصال محکم و پایدار بین ساندویچ پانل و سازه را برقرار می کند. - سرمته (Drill Point)
بخش انتهایی و نوک تیز پیچ است که همانند مته عمل کرده و بدون نیاز به سوراخ کاری اولیه، ورق رویی، فوم عایق، ورق زیرین و پروفیل زیرسازی را به صورت همزمان سوراخ می کند. به همین دلیل، این پیچ ها را پیچ های خودحفار (Self-Drilling Screws) نیز می نامند.
نحوه عملکرد پیچ هنگام نصب
در فرآیند نصب، سرمته پیچ به ترتیب ورق رویی، فوم عایق، ورق زیرین و پروفیل زیرسازی را سوراخ می کند. رزوه ها در محل ایجاد شده فیکس می شوند و در نهایت گل پیچ با فشرده سازی واشر آب بندی، از نفوذ هرگونه آب و هوا جلوگیری می کند.

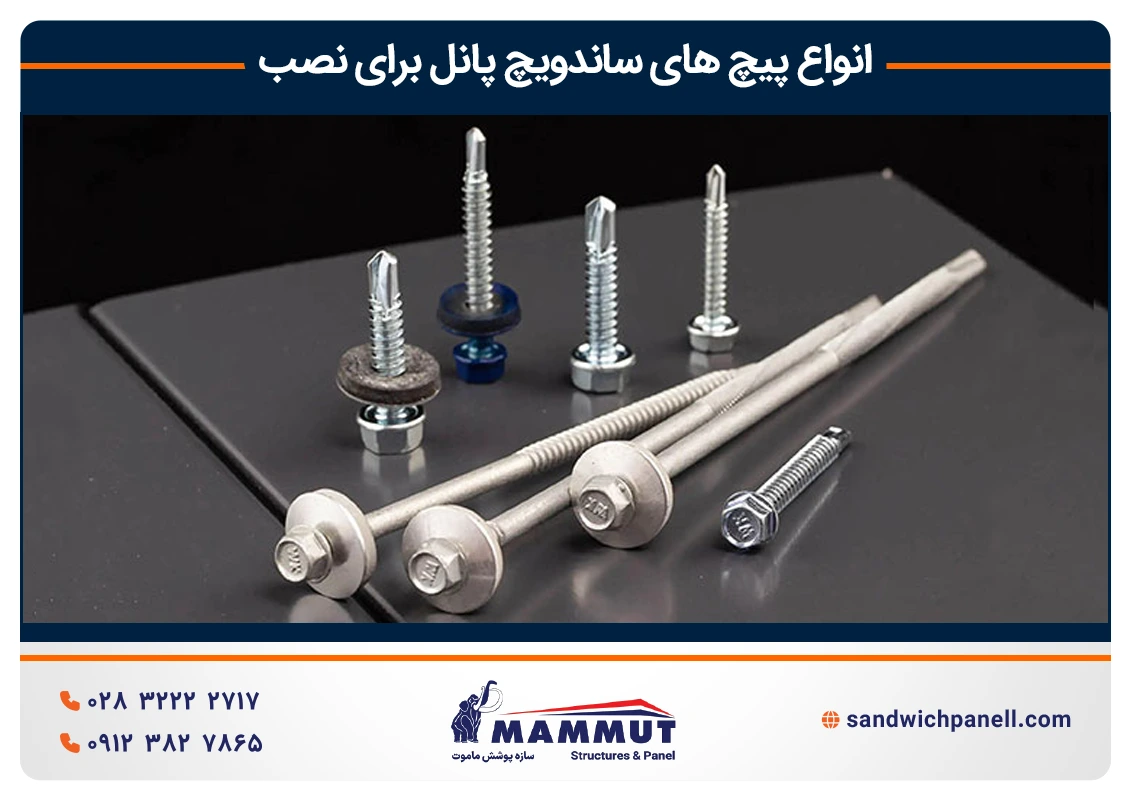

انواع پیچ ساندویچ پانل
پیچ های نصب ساندویچ پانل به دو نوع اصلی تقسیم می شوند که هرکدام کاربرد خاص خود را دارند:

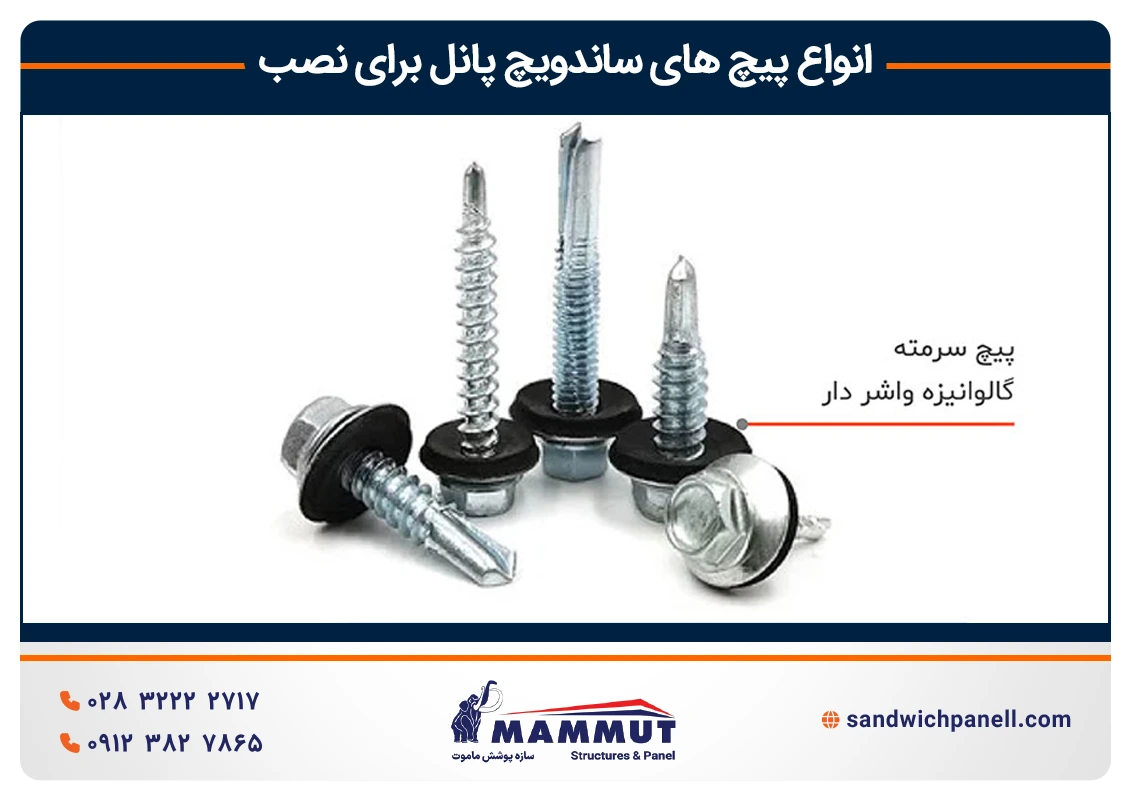

1. پیچ سرمته گالوانیزه واشردار
- جنس: فولاد گالوانیزه برای مقاومت بالا در برابر زنگ زدگی
- ظاهر: سر شش ضلعی (بوکسی) قابل باز و بسته شدن با آچار بکس نمره ۱۰
- ویژگی: دارای واشر لاستیکی EPDM جهت آب بندی کامل اتصال
- اندازه ها: در طول های ۲، ۳، ۴، ۵ و ۶ اینچ یا معادل سانتی متر موجود است (بسته به ضخامت پانل و زیرسازی)
- کاربرد: مناسب ترین گزینه برای اتصال ساندویچ پانل های سقفی و دیواری به اسکلت فلزی یا سازه های سبک
2. پیچ سرعدسی آلن خور سرمته
- ساختار: تمام رزوه، با سر عدسی یا قارچی و حفره شش ضلعی آلن
- استحکام: تولیدشده در گریدهای مقاومتی 8.8، 9 و 10
- کاربرد: برای نصب متعلقات و ملزومات پانل مانند ورق فلاشینگ، آبرو و اتصالات تزئینی
همچنین در ساندویچ پانل پیچ مخفی (Hidden Screw Panels) برای ایجاد اتصال پنهان و ظاهری زیبا استفاده می شود.
عوامل مؤثر بر کیفیت پیچ های نصب ساندویچ پانل
کیفیت پیچ به طور مستقیم با ایمنی و دوام سازه در ارتباط است. عوامل کلیدی عبارتند از:
- جنس و روکش: فولاد گالوانیزه مقاوم در برابر خوردگی و زنگ زدگی
- طراحی سرمته: قابلیت سوراخکاری سریع و دقیق بدون پیش سوراخ کاری
- کیفیت واشر EPDM: مقاومت بالا در برابر UV و تغییرات دما
- مقاومت مکانیکی: تحمل نیروهای فشاری و کششی ناشی از باد و ارتعاش
- استاندارد تولید: مطابقت با استانداردهای DIN و ISO
نکات نصب صحیح پیچ در ساندویچ پانل
- انتخاب طول مناسب: طول پیچ باید متناسب با ضخامت پانل و عمق نفوذ در زیرسازی باشد.

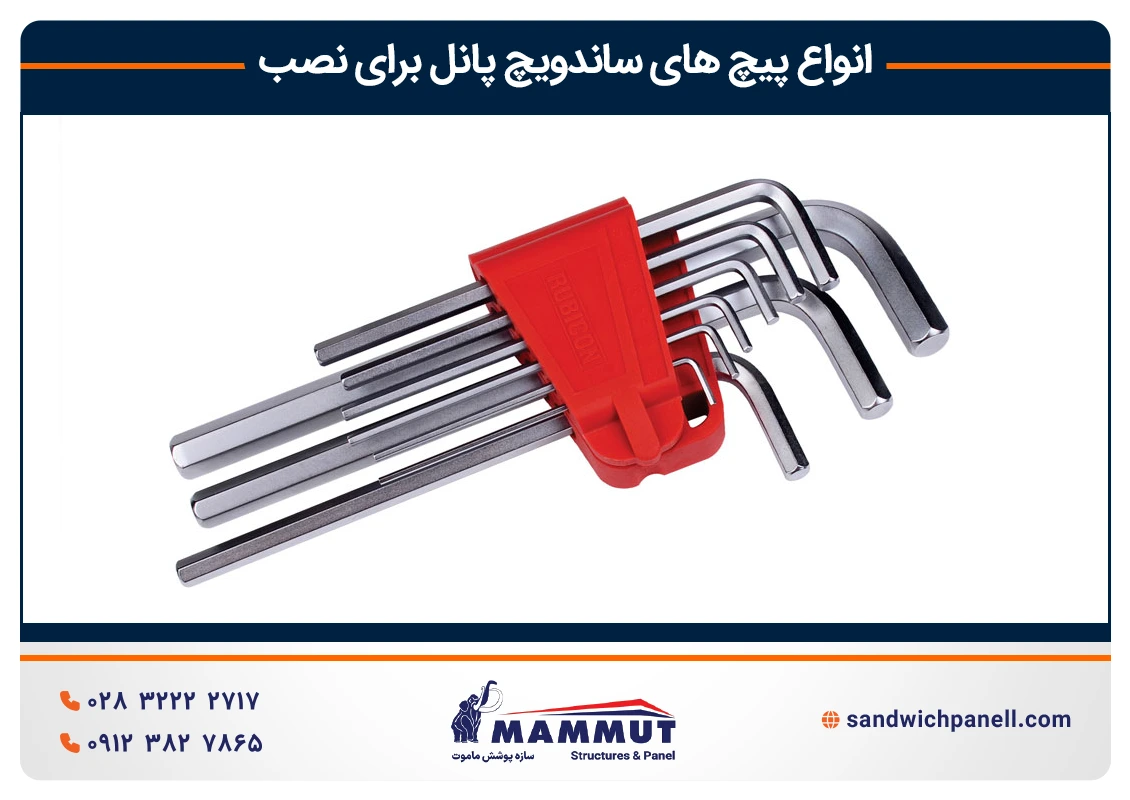

- استفاده از ابزار مناسب: آچار بکس برای پیچ های واشردار و آچار آلن برای پیچ های عدسی.

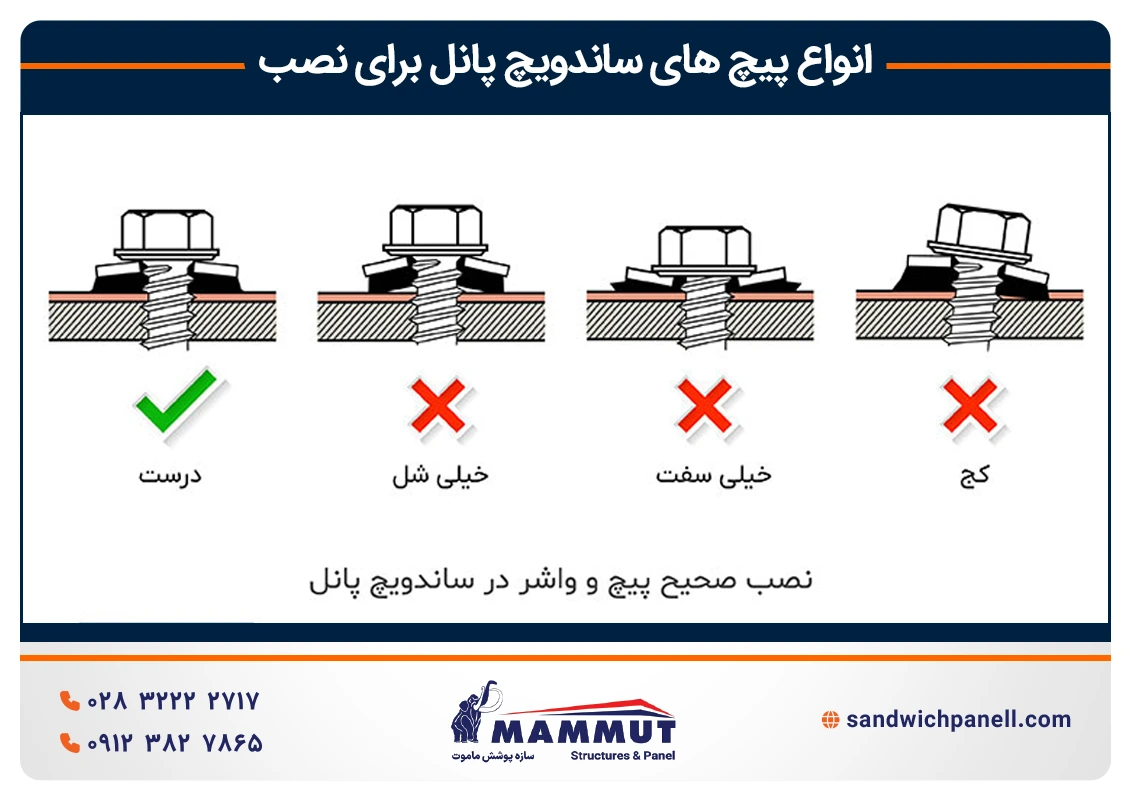

- تنظیم گشتاور مناسب: نه بیش از حد سفت (آسیب به واشر و ورق) و نه شل (آب بندی ناقص).
- محل نصب در پانل سقفی: روی تاج موج برای بهترین عملکرد آب بندی.
- محل نصب در پانل دیواری: در نقاطی که فشار و آب بندی بهینه ایجاد شود.
- پانل های پیچ مخفی: پیچ در زبانه پانل اول پنهان شده و پانل دوم روی آن قرار می گیرد.
الگوی استاندارد نصب پیچ ها
| محل نصب | فاصله استاندارد | توضیح |
|---|---|---|
| پروفیل های میانی | حدود 1 عدد پیچ در هر مترمربع | اتصال اصلی پانل |
| لبه های نر و مادگی | 50 تا 60 سانتی متر | اتصال دو پانل مجاور |
| کنج ها و لبه ها | فواصل کمتر و دقیق تر | به دلیل فشار باد و تمرکز تنش |
| فاصله از لبه ورق | 25 تا 30 میلی متر | جلوگیری از پارگی یا تغییر شکل ورق |
مقایسه دو نوع پیچ نصب ساندویچ پانل
| ویژگی | پیچ سرمته گالوانیزه واشردار | پیچ سرعدسی آلن خور سرمته |
|---|---|---|
| گل پیچ | شش ضلعی (بوکسی) | عدسی آلن خور |
| واشر آب بندی | دارد (EPDM) | ندارد (جدا استفاده می شود) |
| کاربرد | اتصال اصلی به زیرسازی | نصب فلاشینگ و اتصالات تزئینی |
| استحکام | متوسط تا بالا | بسیار بالا |
| ظاهر نهایی | قابل دید | پنهان یا زیباتر |
خرید پیچ نصب ساندویچ پانل
پیش از خرید پیچ، به موارد زیر توجه کنید:
- کیفیت و برند تولیدکننده: فقط از تأمین کنندگان معتبر خرید کنید.
- سایز پیچ: طول و قطر باید با ضخامت پانل مطابقت داشته باشد.
- تعداد مورد نیاز: به طور میانگین در هر مترمربع یک عدد پیچ مورد نیاز است.
- نوع پیچ: بسته به نوع پانل (دیواری، سقفی یا پیچ مخفی) انتخاب شود.
قیمت پیچ ساندویچ پانل
قیمت این پیچ ها بر اساس عوامل زیر تعیین می شود:
- نوع پیچ (سرمته واشردار یا عدسی آلن خور)
- جنس و گرید فولاد
- طول و ضخامت پیچ
- کیفیت واشر EPDM
- برند تولیدکننده
- نوسانات نرخ ارز
برای دریافت لیست قیمت به روز، مشاوره فنی و انتخاب نوع پیچ مناسب با کارشناسان ما تماس بگیرید.
نتیجه گیری
انتخاب پیچ مناسب برای نصب ساندویچ پانل از اهمیت بالایی برخوردار است؛ زیرا کیفیت این اتصالات در دوام سازه، آب بندی، مقاومت مکانیکی و زیبایی نهایی پروژه تأثیر مستقیم دارد.
پیشنهاد می شود هنگام خرید پیچ ساندویچ پانل، به جنس پیچ، نوع سر، گرید فولاد و وجود واشر آب بند EPDM توجه کنید تا اتصال نهایی کاملاً ایمن، بادوام و ضد خوردگی باشد.
سوالات متداول
۱. بهترین نوع پیچ برای نصب ساندویچ پانل کدام است؟
بهترین گزینه برای نصب ساندویچ پانل، پیچ سرمته گالوانیزه واشردار است. این پیچ ها به دلیل داشتن سرمته فولادی، قابلیت سوراخکاری سریع بدون پیش سوراخ کاری را دارند و واشر لاستیکی EPDM آن ها از نفوذ آب، رطوبت و گردوغبار جلوگیری می کند. این نوع پیچ به خصوص برای اتصال پانل های سقفی و دیواری به اسکلت فلزی یا سوله بسیار مناسب است و استحکام بالایی در برابر باد و لرزش دارد.
۲. چه عواملی بر کیفیت و دوام پیچ نصب ساندویچ پانل تأثیر دارند؟
کیفیت پیچ مستقیماً بر ایمنی و طول عمر سازه تأثیر می گذارد. عوامل کلیدی شامل:
- جنس فولاد و نوع روکش گالوانیزه ضد زنگ،
- کیفیت واشر EPDM در برابر نور UV و تغییرات دما،
- طراحی دقیق رزوه ها برای درگیری کامل با زیرسازی،
- و رعایت استانداردهای DIN و ISO در تولید.
در صورت استفاده از پیچ های بی کیفیت یا بدون روکش مقاوم، خوردگی زودرس و نشت آب در محل اتصال به سرعت اتفاق می افتد.
۳. چگونه طول مناسب پیچ برای نصب ساندویچ پانل را انتخاب کنیم؟
طول پیچ باید به اندازه ای باشد که پس از عبور از ورق بیرونی، فوم عایق و ورق داخلی پانل، حداقل ۲ سانتی متر در زیرسازی نفوذ کند.
به عنوان مثال:
- برای پانل های با ضخامت ۴ سانتی متر، پیچ ۶ سانتی متری،
- برای پانل های ۶ سانتی متر، پیچ ۸ سانتی متری مناسب است.
انتخاب اشتباه طول پیچ باعث شل شدن اتصال، نشت آب یا آسیب به ورق پانل می شود.
۴. چه تفاوتی بین پیچ سرمته و پیچ سرعدسی آلن خور وجود دارد؟
پیچ سرمته گالوانیزه واشردار برای نصب مستقیم پانل به زیرسازی به کار می رود و دارای واشر آب بندی است.
در مقابل، پیچ سرعدسی آلن خور سرمته بیشتر برای نصب فلاشینگ، آبرو و متعلقات تزئینی کاربرد دارد. ظاهر عدسی آن نمای زیباتری ایجاد می کند اما فاقد واشر داخلی است و باید جداگانه آب بندی شود.
در پروژه هایی که زیبایی نما اهمیت دارد (مثل پانل های پیچ مخفی)، نوع دوم گزینه ی بهتری است.
۵. فاصله استاندارد بین پیچ ها در نصب ساندویچ پانل چقدر است؟
به طور میانگین، در هر مترمربع از پانل یک عدد پیچ استفاده می شود، اما این مقدار بسته به شرایط بادخیز منطقه و نوع سازه متغیر است.
- در پانل های سقفی: پیچ ها روی تاج ذوزنقه ای و با فاصله 50 تا 60 سانتی متر نصب می شوند.
- در پانل های دیواری: محل پیچ بسته به نوع پانل (پیچ مخفی یا معمولی) و نوع زیرسازی تعیین می شود.
رعایت فاصله استاندارد پیچ ها از لبه پانل (حداقل 25 تا 30 میلی متر) از پارگی یا چین خوردگی ورق جلوگیری می کند.
