ساندویچ پانل پلی یورتان نوعی پوشش پیش ساخته عایق است که از دو لایه ورق و یک هسته میانی فوم سخت پلی یورتان تشکیل می شود. این ساختار امکان اجرای دیوار و سقف با وزن نسبتاً کم، سرعت نصب بالا و عملکرد حرارتی مناسب را فراهم می کند.
پانل های پلی یورتان در سوله های صنعتی، کارخانه ها، انبارها، سردخانه ها، اتاق های تمیز و ساختمان های پیش ساخته کاربرد دارند. با این حال، عملکرد آن ها به نوع فوم، ضخامت عایق، جنس ورق، کیفیت اتصالات و شرایط نصب وابسته است.
برای انتخاب صحیح، باید تفاوت فوم های PUR و PIR، مشخصات فنی پانل و الزامات واقعی پروژه بررسی شود؛ زیرا ضخامت بیشتر یا دانسیته بالاتر به تنهایی نشان دهنده مناسب تر بودن محصول نیست.
ساندویچ پانل پلی یورتان چیست؟
ساندویچ پانل پلی یورتان (Polyurethane Sandwich Panel) که با نام های ساندویچ پانل پلی اورتان و ساندویچ پانل PU نیز شناخته می شود، یک سیستم پوشش چندلایه است که هسته عایق آن از فوم سخت پلی یورتان ساخته شده است.
دو ورق بیرونی نقش محافظت و انتقال بار را بر عهده دارند و هسته فومی علاوه بر کاهش انتقال حرارت، به حفظ فاصله و عملکرد یکپارچه لایه ها کمک می کند.
اصطلاح PU مخفف Polyurethane است و به خانواده مواد پلی یورتانی اشاره دارد. در بازار ساندویچ پانل، دو نوع هسته نزدیک به این خانواده با نام های PUR و PIR عرضه می شوند که ترکیب شیمیایی و رفتار آن ها در برابر آتش یکسان نیست.
به همین دلیل، هنگام خرید ساندویچ پانل PU باید مشخص شود که هسته محصول از نوع PUR است یا PIR. عنوان کلی «پلی یورتان» برای تشخیص مشخصات ایمنی محصول کافی نیست.

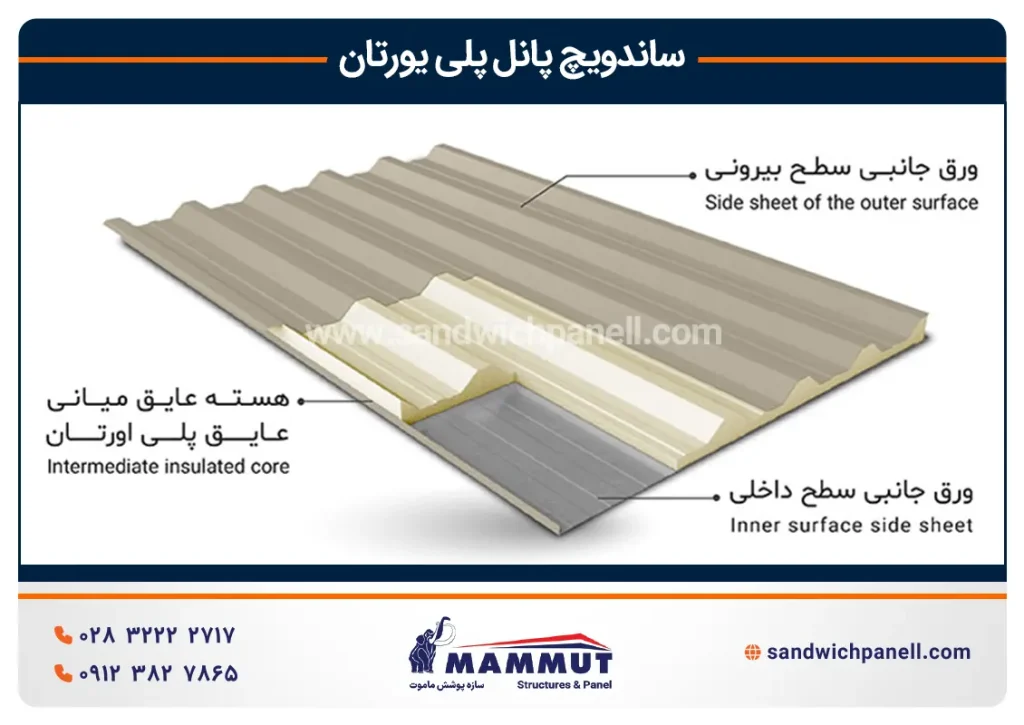

ساختار و اجزای ساندویچ پانل پلی یورتان

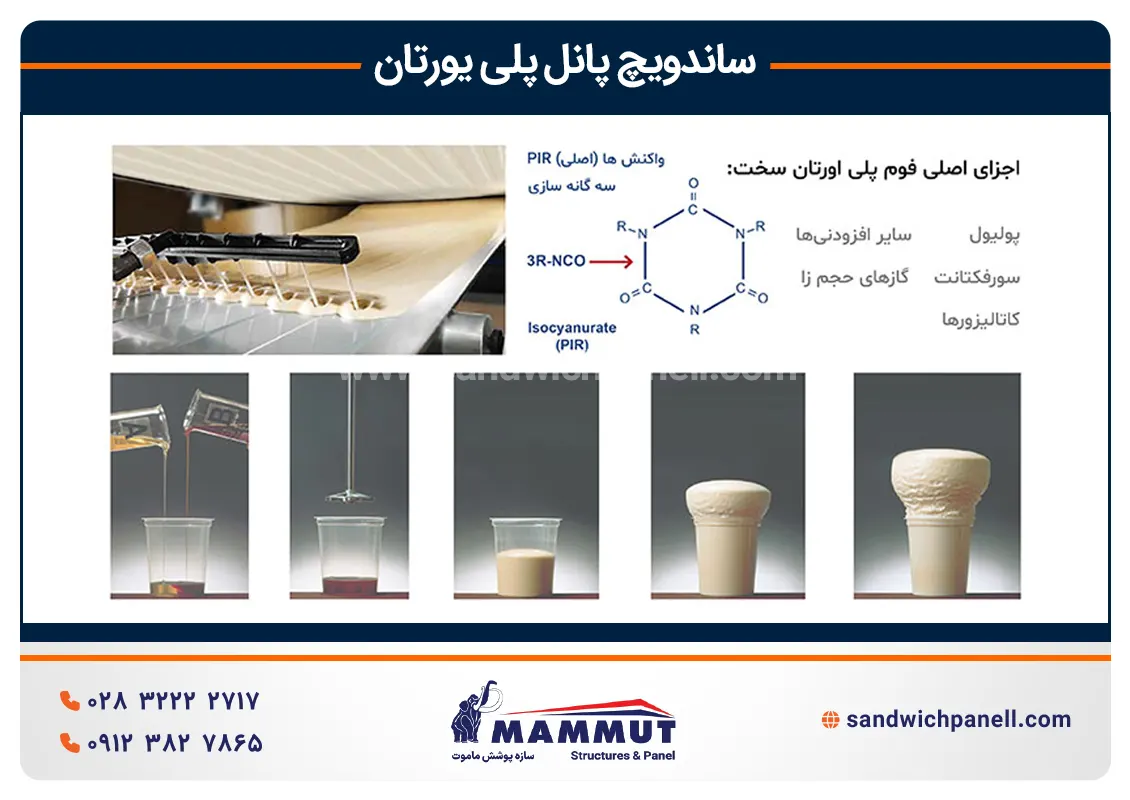

فوم پلی یورتان
فوم سخت پلی یورتان از واکنش ترکیبات ایزوسیانات و پلی ال، در حضور مواد افزودنی و عامل پف زا تولید می شود. در فرایند تولید ساندویچ پانل، این مواد بین دو لایه پوششی قرار می گیرند و پس از انبساط و سخت شدن، هسته عایق را تشکیل می دهند.
ساختار عمدتاً سلول بسته فوم سخت PUR باعث کاهش انتقال حرارت و جذب آب در مقایسه با بسیاری از مواد متخلخلِ سلول باز می شود.
کیفیت هسته فقط به دانسیته وابسته نیست. یکنواختی فوم، میزان سلول های بسته، پایداری ابعادی و چسبندگی به ورق ها نیز در عملکرد محصول نقش دارند.
ورق های ساندویچ پانل
در دو طرف هسته عایق معمولاً از ورق های فلزی استفاده می شود. انتخاب جنس ورق بر مقاومت در برابر خوردگی، وزن، هزینه و دوام سطح پانل تأثیر دارد.
| جنس ورق | ویژگی | کاربرد متداول |
|---|---|---|
| گالوانیزه | فولاد دارای پوشش محافظ روی | سوله، انبار و ساختمان صنعتی |
| آلوزینک | فولاد با پوشش آلیاژی آلومینیوم و روی | پوشش های سقفی و دیواری در شرایط محیطی متناسب |
| آلومینیوم | وزن کمتر و مقاومت طبیعی در برابر خوردگی | کاربردهای دارای محدودیت وزن و برخی محیط های مرطوب |
| استنلس استیل | مقاومت خوردگی و قابلیت نظافت مناسب، بسته به گرید | فضاهای بهداشتی و صنعتی خاص |
پوشش رنگی ورق نیز باید با شرایط محیطی سازگار باشد. برای محیط های خورنده یا فضاهایی که شست و شوی مکرر دارند، نوع پوشش سطحی به اندازه جنس فلز اهمیت دارد.
اتصال و لایه های پانل
پانل ها باید به شکلی طراحی شوند که ورق و هسته به صورت یک مجموعه عمل کنند. نقص در چسبندگی لایه ها می تواند باعث جداشدگی موضعی و کاهش ظرفیت مکانیکی شود.

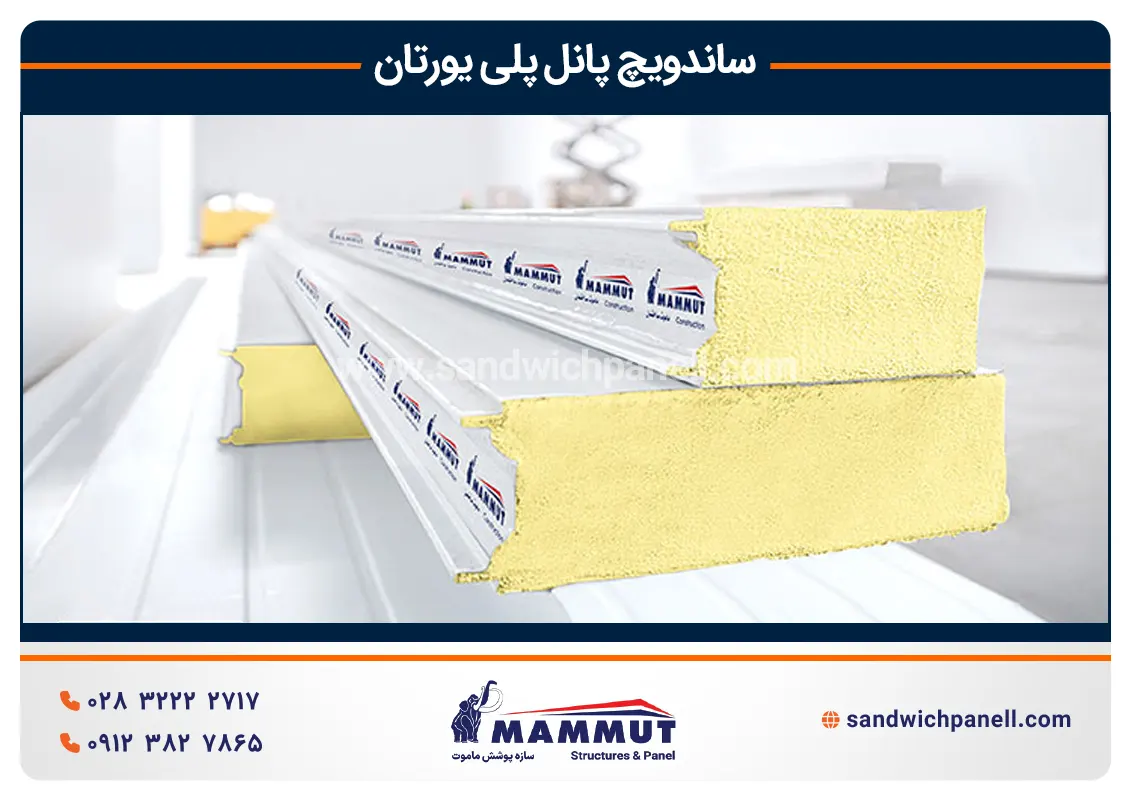

لبه پانل ها بسته به کاربرد با اتصال فاق و زبانه، سیستم پیچ مخفی یا همپوشانی مخصوص سقف طراحی می شوند. در محل اتصال باید به پیوستگی عایق، هوابندی، آب بندی و جلوگیری از پل حرارتی توجه کرد.
در روش تولید پیوسته، مواد تشکیل دهنده فوم بین ورق ها تزریق شده و پس از شکل گیری و پخت، پانل در طول موردنیاز برش می خورد. کیفیت فرایند تولید بر یکنواختی ضخامت، چسبندگی و خواص فوم اثر مستقیم دارد.
مشخصات فنی ساندویچ پانل پلی یورتان
مشخصات فنی ساندویچ پانل با فوم پلی یورتان با توجه به تولیدکننده و نوع محصول متفاوت است. مقادیر زیر برای شناخت گزینه های متداول بازار ارائه شده اند و باید هنگام سفارش با دیتاشیت همان مدل تطبیق داده شوند.
| مشخصه | محدوده یا ویژگی متداول |
|---|---|
| هسته عایق | فوم سخت PUR یا PIR |
| دانسیته اسمی فوم | حدود ۴۰ کیلوگرم بر مترمکعب |
| ضخامت هسته | معمولاً ۴ تا ۱۵ سانتی متر؛ در بعضی مدل ها کمتر یا بیشتر |
| ضخامت ورق | معمولاً حدود ۰٫۴ تا ۰٫۶ میلی متر؛ بسته به مدل |
| جنس ورق | گالوانیزه، آلوزینک، آلومینیوم و پوشش های تخصصی |
| عرض مفید | وابسته به پروفیل؛ حدود ۱ تا ۱٫۱۴ متر در برخی محصولات ماموت |
| طول پانل | سفارشی در محدوده مجاز تولید، حمل و نصب |
| ضریب هدایت حرارتی هسته | حدود ۰٫۰۲۲ تا ۰٫۰۲۸ وات بر متر کلوین در بسیاری از محصولات؛ وابسته به دیتاشیت |
| روش اتصال | فاق و زبانه، پیچ مخفی یا اورلپ سقفی |
ضخامت ساندویچ پانل پلی یورتان
ضخامت هسته یکی از عوامل اصلی تعیین مقاومت حرارتی پانل است. با افزایش ضخامت و ثابت ماندن سایر شرایط، انتقال حرارت از سطح پانل کاهش می یابد.
اما انتخاب ضخامت باید بر اساس اختلاف دمای داخل و خارج، شرایط اقلیمی، نوع کاربری و الزامات مصرف انرژی انجام شود.
در سردخانه ها، ضخامت ناکافی می تواند بار سیستم سرمایشی و احتمال مشکلات مرتبط با میعان را افزایش دهد. در مقابل، استفاده از ضخامت بیش از نیاز نیز ممکن است هزینه اولیه پروژه را بدون منفعت اقتصادی متناسب بالا ببرد.
دانسیته ساندویچ پانل پلی یورتان
دانسیته، جرم فوم در واحد حجم است و با واحد کیلوگرم بر مترمکعب (kg/m³) بیان می شود.
در بسیاری از پانل های صنعتی، دانسیته اسمی حدود ۴۰ کیلوگرم بر مترمکعب رایج است. بعضی محصولات با تلرانس مشخص، مانند ۴۰±۲ کیلوگرم بر مترمکعب، معرفی می شوند.
دانسیته بر وزن هسته و برخی خصوصیات مکانیکی اثر دارد؛ اما افزایش آن الزاماً به معنای بهبود عایق حرارتی یا افزایش کیفیت نیست.
هنگام مقایسه پانل ها باید دانسیته را همراه با مقاومت فشاری، مقاومت برشی، هدایت حرارتی و کیفیت اتصال فوم به ورق بررسی کرد.
ابعاد و عرض مفید
عرض کل پانل با عرض مفید آن تفاوت دارد. بخشی از عرض محصول برای اتصال و همپوشانی مصرف می شود و در محاسبه سطح پوشش نهایی منظور نمی شود.
برای مثال، در مشخصات منتشرشده برای برخی پانل های ماموت:
- پانل سقفی با عرض کل حدود ۱٫۰۷ متر و عرض مفید ۱ متر معرفی شده است.
- پانل دیواری با عرض کل حدود ۱٫۱۶ متر و عرض مفید ۱٫۱۴ متر عرضه می شود.
این ابعاد عمومی و ثابت تمام مدل ها نیستند. نوع پروفیل و طراحی اتصال باید در محاسبه متراژ لحاظ شود.
طول پانل نیز با توجه به سفارش، محدودیت خط تولید، امکان حمل و شرایط اجرای پروژه تعیین می شود.
وزن ساندویچ پانل پلی یورتان
وزن نهایی به ضخامت فوم، دانسیته، جنس و ضخامت ورق و شکل پروفیل بستگی دارد.
برای مثال، یک پانل تخت فرضی با دو ورق فولادی ۰٫۵ میلی متری و هسته پلی یورتان ۵ سانتی متری با دانسیته ۴۰ کیلوگرم بر مترمکعب، وزن نظری نزدیک به ۹٫۹ کیلوگرم بر مترمربع دارد. این مقدار بدون احتساب تغییرات پروفیل، پوشش ها و متعلقات است.
وزن واقعی باید از جدول فنی سازنده دریافت شود؛ به ویژه زمانی که بار مرده پوشش در محاسبات سازه اهمیت دارد.
نوع و جنس ورق
در انتخاب ورق، چهار عامل باید هم زمان بررسی شود: نوع فلز، ضخامت، پوشش محافظ و شرایط تماس با محیط.
برای یک انبار با شرایط محیطی معمولی، ورق گالوانیزه پیش رنگ شده می تواند گزینه مناسبی باشد. در محیط هایی با احتمال خوردگی بیشتر، باید پوشش مقاوم تر بر اساس کلاس خورندگی و شرایط واقعی محل انتخاب شود.
نوع پوشش داخلی نیز در صنایع غذایی، دارویی و فضاهای دارای مواد شوینده اهمیت ویژه ای دارد.
ویژگی های عایق حرارتی و فنی
برای بررسی عملکرد حرارتی، دو پارامتر متفاوت وجود دارد:
ضریب هدایت حرارتی (λ): مشخصه هسته عایق است و هرچه مقدار آن کمتر باشد، انتقال حرارت از درون ماده کمتر است.
ضریب انتقال حرارت (U): عملکرد حرارتی مجموعه پانل را بیان می کند و به ضخامت، مشخصات لایه ها و روش محاسبه یا آزمون وابسته است. مقدار کمتر U به معنی انتقال حرارت کمتر است.
برای نمونه، در جدول فنی یکی از تولیدکنندگان اروپایی، مقدار U برای پانل سقفی PUR با ضخامت ۴ سانتی متر حدود ۰٫۵۰ و برای ضخامت ۱۰ سانتی متر حدود ۰٫۲۲ وات بر مترمربع کلوین اعلام شده است.
این مقادیر مربوط به همان محصول هستند و نباید بدون بررسی به تمام پانل های ماموت تعمیم داده شوند.
عملکرد واقعی پوشش اجراشده همچنین به درزها، اتصالات، نفوذ هوا و پل های حرارتی بستگی دارد.
در بررسی مشخصات فنی می توان از استاندارد EN 14509 به عنوان یکی از مراجع تخصصی پانل های عایق دورو فلزی استفاده کرد. این استاندارد به مشخصات و عملکرد پانل های کارخانه ای مربوط است.
انواع ساندویچ پانل پلی یورتان

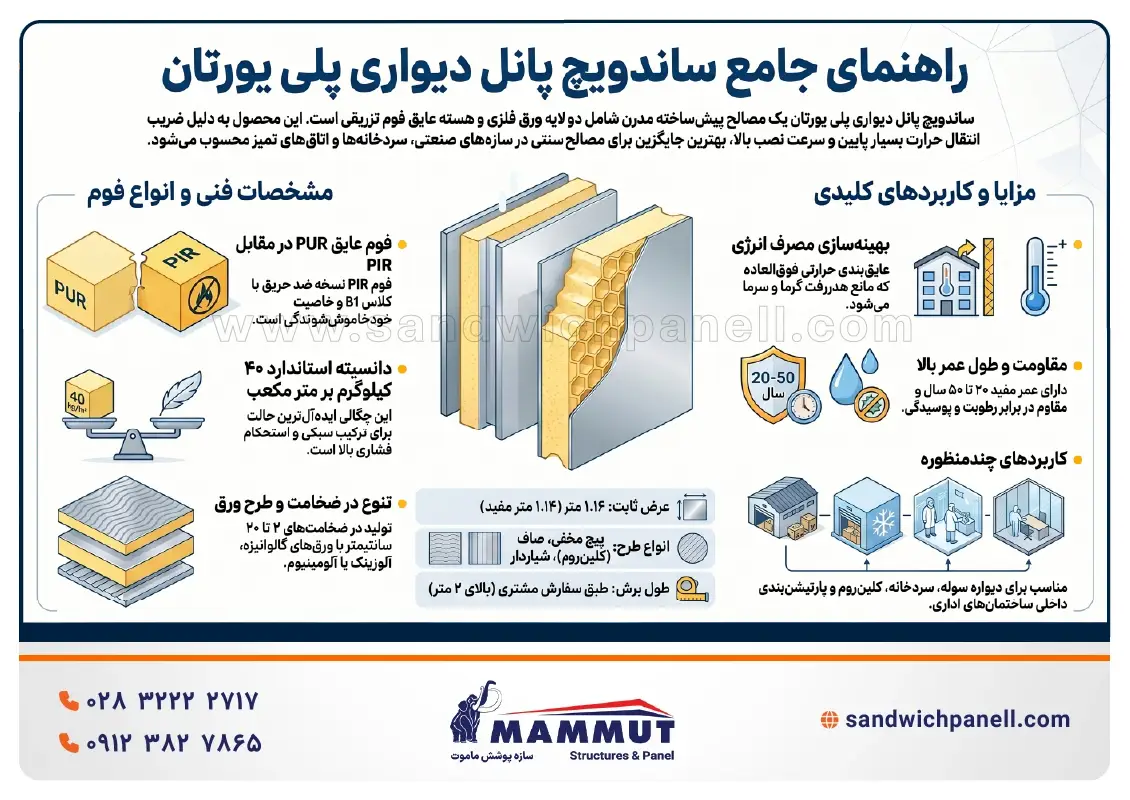

ساندویچ پانل پلی اورتان دیواری
ساندویچ پانل دیواری با هسته پلی یورتان برای اجرای دیوار خارجی، جداکننده داخلی و پوشش بخش هایی از سازه استفاده می شود.
این محصول در طرح های صاف، شیاردار و پیچ مخفی عرضه می شود. انتخاب مدل به نمای موردنظر، شرایط آب بندی، سرعت نصب و نیازهای فنی پروژه بستگی دارد.
برای دیوارهای بلند یا دهانه های با فاصله تکیه گاهی زیاد، ظرفیت باربری و تغییرشکل پانل باید مطابق جدول بارگذاری سازنده بررسی شود.
ساندویچ پانل پلی یورتان سقفی
پانل سقفی برای پوشش سقف سوله، انبار، سالن صنعتی و ساختمان پیش ساخته طراحی شده است.
پروفیل بیرونی آن معمولاً دارای گام هایی برای افزایش سختی و کمک به هدایت آب است. اجرای صحیح همپوشانی، پیچ های اتصال، فلاشینگ و آبرو در جلوگیری از نشت اهمیت دارد.
انتخاب ضخامت و پروفیل پانل سقفی علاوه بر عایق حرارتی، به فاصله پرلین ها، بار برف، بار باد و شرایط بهره برداری بستگی دارد.
ساندویچ پانل پلی یورتان سردخانه ای
در سردخانه ها، کنترل انتقال حرارت و جلوگیری از نفوذ هوای گرم و مرطوب اهمیت زیادی دارد. پانل سردخانه ای با هسته PUR یا PIR و اتصالات متناسب، بخشی از پوسته عایق این فضاها را تشکیل می دهد.
ساندویچ پانل سردخانه ای باید با توجه به دمای طراحی، رطوبت، ابعاد سردخانه و جزئیات اتصال انتخاب شود.
برای سردخانه زیر صفر، صرفاً انتخاب یک پانل ضخیم کافی نیست. درزبندی، بخاربندی، جزئیات کف، نقاط اتصال و درهای سردخانه نیز باید به صورت یک سیستم بررسی شوند.
ساندویچ پانل پلی یورتان کلین روم
در اتاق های تمیز، سطح قابل نظافت، درزهای کنترل شده و کاهش محل تجمع ذرات اهمیت دارد.
پانل های کلین روم معمولاً دارای سطوح صاف و جزئیات اتصال متناسب با کاربری هستند. جنس و پوشش ورق باید با مواد شوینده و ضدعفونی کننده مورداستفاده سازگار باشد.
استفاده از پانل پلی یورتان به تنهایی به معنی انطباق کل اتاق با الزامات ISO 14644 یا الزامات GMP نیست. طراحی تهویه، کنترل ذرات، اختلاف فشار، درزبندی و روش بهره برداری نیز در دستیابی به شرایط موردنیاز نقش دارند.

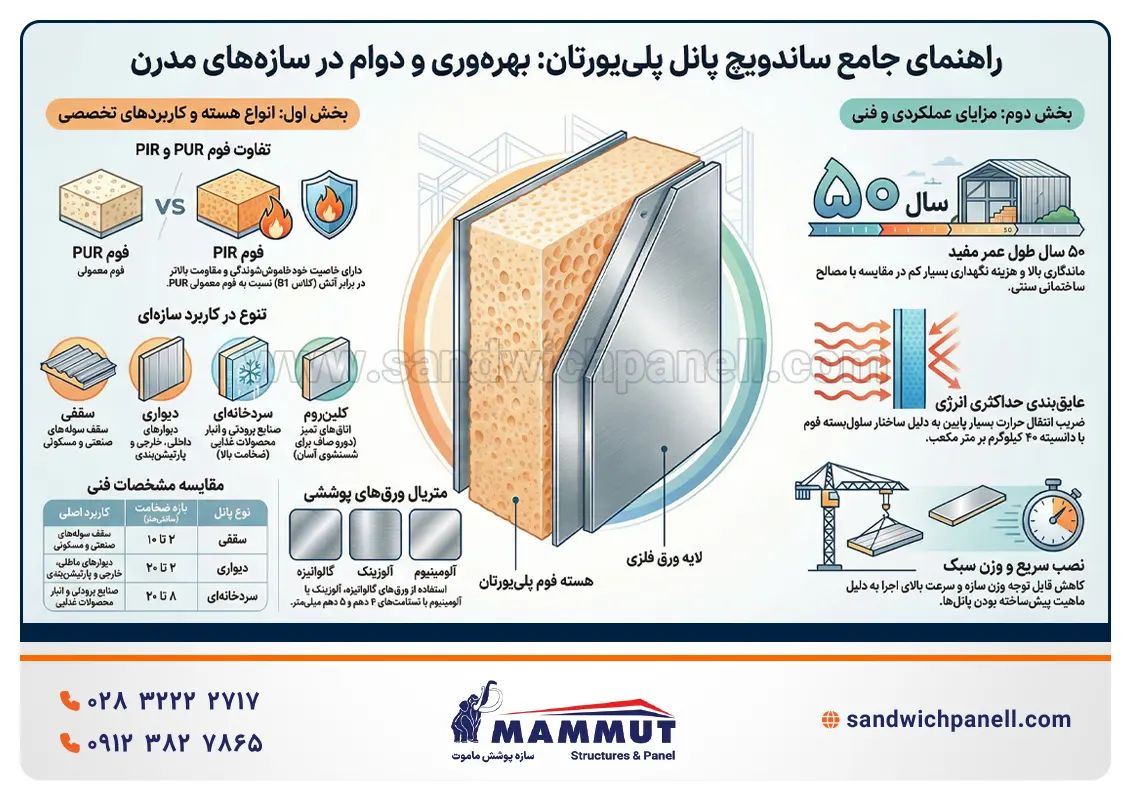

مزایای ساندویچ پانل پلی یورتان
عایق حرارتی
هدایت حرارتی پایین فوم سخت پلی یورتان امکان دستیابی به مقاومت حرارتی مناسب را با ضخامت نسبتاً محدود فراهم می کند.
این ویژگی در ساختمان هایی که کاهش اتلاف انرژی و حفظ دمای داخلی اهمیت دارد، مزیت محسوب می شود. میزان صرفه جویی واقعی به طراحی کل پوسته ساختمان و شرایط بهره برداری بستگی دارد.
وزن کم و سرعت نصب
پیش ساخته بودن پانل باعث می شود بخش زیادی از فرایند ساخت پوشش در کارخانه انجام شود.
پانل ها در ابعاد مشخص به پروژه منتقل می شوند و پس از اجرای زیرسازی، با اتصالات مناسب نصب می گردند. این فرایند می تواند زمان اجرای پوشش را نسبت به روش هایی که به چند مرحله ساخت و عایق کاری در محل نیاز دارند کاهش دهد.
مقاومت در برابر رطوبت
ساختار سلول بسته هسته پلی یورتان، جذب آب را محدود می کند. با این حال، مقاومت خود فوم در برابر جذب رطوبت با آب بندی کامل سیستم پانلی یکسان نیست.
نفوذ آب از محل پیچ ها، برش ها، اتصال پانل ها یا فلاشینگ ها همچنان ممکن است. به همین دلیل کیفیت اجرا نقش مهمی در دوام پوشش دارد.
دوام و نگهداری
در صورت انتخاب پوشش سطحی مناسب، نصب اصولی و نگهداری متناسب، پانل پلی یورتان می تواند برای سال های طولانی در خدمت سازه باشد.
طول عمر واقعی به شرایط خوردگی، تابش خورشید، دمای بهره برداری، آسیب های مکانیکی و نگهداری بستگی دارد و نمی توان عدد ثابتی را برای تمام پروژه ها تضمین کرد.
بازبینی دوره ای پیچ ها، آب بندی درزها، فلاشینگ ها و آسیب های پوشش رنگی به پیشگیری از خرابی کمک می کند.
سایر مزایای فنی
یکپارچگی پوشش و عایق، تنوع پروفیل و رنگ، امکان تولید طول سفارشی و قابلیت تعویض موضعی برخی پانل های آسیب دیده از دیگر مزایای این سیستم هستند.
البته میزان عایق صوتی پانل باید با شاخص آزمایش شده ای مانند Rw سنجیده شود؛ ساختار سلول بسته PUR به تنهایی به معنی جذب صوت بالا یا آکوستیک بودن کامل پوشش نیست.
معایب و محدودیت های ساندویچ پانل پلی یورتان
مهم ترین محدودیت پانل های پلی یورتان به رفتار هسته آلی در برابر آتش، حساسیت به کیفیت اتصالات و ضرورت انتخاب دقیق مشخصات فنی مربوط می شود.
محدودیت های فنی: فوم PUR ماده ای غیرقابل اشتعال محسوب نمی شود. واکنش پانل در برابر آتش باید بر اساس طبقه بندی آزمون شده کل محصول بررسی شود. مقاومت در برابر حریق نیز مشخصه ای جدا از واکنش به آتش است.
محدودیت های اجرایی: درزگیری ضعیف، انتخاب نامناسب پیچ، نصب روی زیرسازی غیراستاندارد یا آسیب دیدگی پوشش ورق می تواند عملکرد پانل را کاهش دهد.
محدودیت های کاربردی: در فضاهای دارای دمای بهره برداری خارج از محدوده مجاز محصول، احتمال تماس مداوم با مواد شیمیایی ناسازگار یا الزامات حریق سخت گیرانه، باید گزینه های جایگزین نیز بررسی شوند.
چه زمانی پانل دیگری مناسب تر است؟ اگر طراحی پروژه به هسته با رفتار غیرقابل اشتعال یا مقاومت حریق مشخص نیاز داشته باشد، ساندویچ پانل پشم سنگِ دارای طبقه بندی و جزئیات اجرایی مناسب می تواند انتخاب بهتری باشد.
در پروژه هایی که هزینه اولیه اولویت بالاتری دارد و الزامات حرارتی و ایمنی اجازه می دهند، پانل پلی استایرن نیز ممکن است گزینه اقتصادی تری باشد.
کاربردهای ساندویچ پانل پلی یورتان

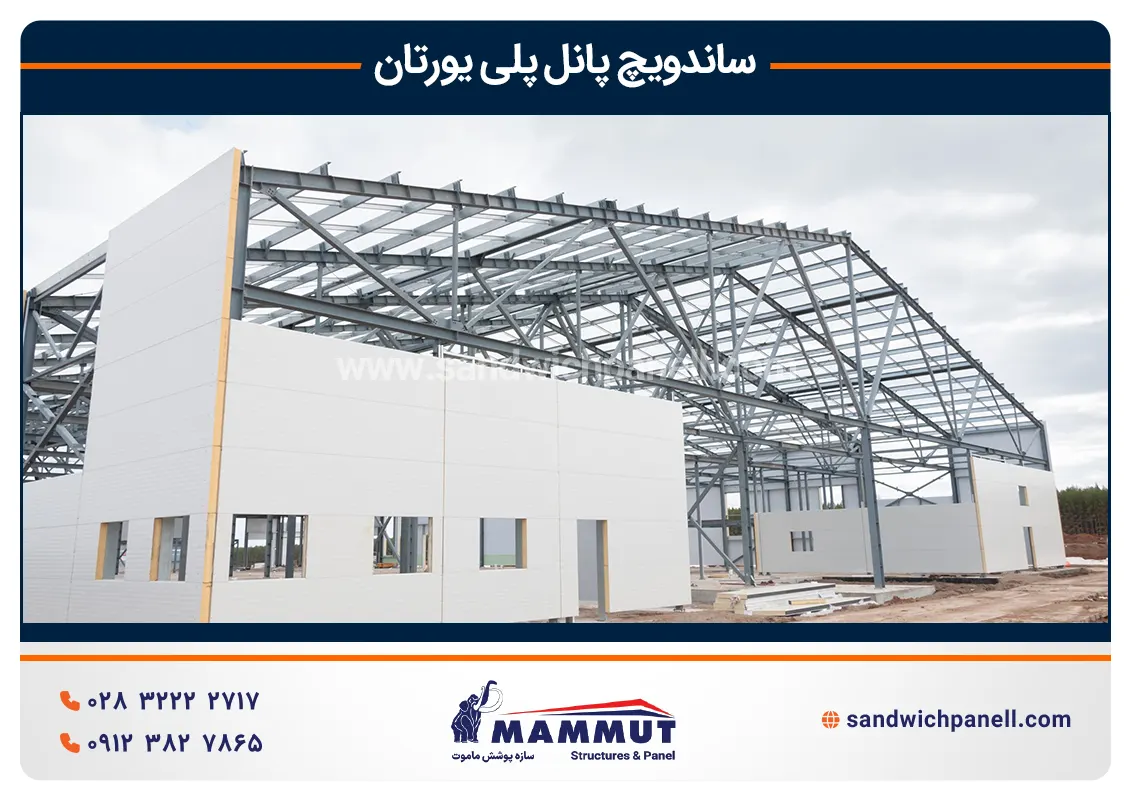

سوله و سالن صنعتی
در سوله ها، استفاده از پانل پلی یورتان برای پوشش سقف و دیوار امکان اجرای سریع و کنترل انتقال حرارت را فراهم می کند.
انتخاب محصول باید با محاسبات بارگذاری و شرایط محیط صنعتی هماهنگ باشد.
کارخانه و انبار
در سالن های تولید و انبار، حفظ دمای مناسب، دوام پوشش و امکان تعمیر و نگهداری از معیارهای اصلی انتخاب هستند.
برای انبار کالاهای حساس به دما، ویژگی های حرارتی اهمیت بیشتری دارند. در محیط های دارای مواد خورنده یا خطر حریق، جنس ورق و طبقه بندی حریق نیز باید جداگانه بررسی شوند.
سردخانه
پانل پلی یورتان برای ساخت پوشش عایق سردخانه های بالای صفر و زیر صفر کاربرد دارد.
نوع هسته، ضخامت و جزئیات اتصال باید بر اساس شرایط دمایی و طراحی برودتی انتخاب شود.
کلین روم
در فضاهای دارویی، غذایی و آزمایشگاهی، پانل های دارای سطح صاف و پوشش قابل نظافت می توانند بخشی از سیستم دیوار و سقف اتاق تمیز باشند.
عملکرد نهایی به طراحی و اجرای مجموعه فضا وابسته است، نه فقط جنس فوم.
کانکس و سازه های پیش ساخته
وزن نسبتاً کم و قابلیت تولید در ابعاد مشخص باعث شده پانل پلی یورتان در کانکس های اداری، کارگاهی، اقامتی و اتاق های حمل بار کاربرد داشته باشد.
در سازه های قابل حمل، وزن پانل، مقاومت اتصالات و شرایط ارتعاش و جابه جایی نیز باید در نظر گرفته شود.
تجربه اجرایی مجموعه؛ پروژه گروه تولیدی مهرام
در رزومه اعلام شده گروه سازه پوشش ماموت در قزوین، پروژه گروه تولیدی مهرام با حدود ۲۵۰۰ مترمربع عملیات مرتبط با پوشش سقفی، دیواری و کلین روم ثبت شده است.
این نمونه، اهمیت بررسی مشخصات پانل و جزئیات اجرایی را در پروژه های صنعتی و بهداشتی نشان می دهد. متن زیر برای استفاده به عنوان نقل قول مجموعه پیشنهاد شده است و باید پیش از انتشار توسط مسئول پروژه تأیید شود.
«وقتی از پروژه گروه تولیدی مهرام صحبت می کنیم، فقط بحث حدود ۲۵۰۰ مترمربع پوشش سقفی، دیواری و کلین روم نیست. توی کارهایی با این مقیاس، چیزی که خیلی اهمیت داره اینه که از اول بدونیم هر قسمت چه انتظاری از پانل داره. مشخصات دیوار سالن با فضای کلین روم لزوماً یکی نیست. به نظر من، مهم ترین بخش انتخاب پانل اینه که نوع عایق، ضخامت و جزئیات اتصال رو کنار هم ببینیم؛ چون اگر این ها درست انتخاب نشن، حتی متریال خوب هم نتیجه ای که ازش انتظار داریم رو نمی ده.»
ساندویچ پانل پلی یورتان در چه ضخامت هایی تولید می شود؟
پانل های پلی یورتان بسته به مدل و تولیدکننده در ضخامت های مختلف ساخته می شوند. ضخامت های ۴، ۵، ۶، ۸، ۱۰ و ۱۲ سانتی متر از گزینه های مورد توجه خریداران هستند؛ اما تمام آن ها الزاماً برای هر نوع پانل قابل سفارش نیستند.
| ضخامت | کاربرد قابل بررسی | نکته انتخاب |
|---|---|---|
| ۴ سانتی متر | برخی دیوارها و پوشش های صنعتی با نیاز عایقی محدود | برای اختلاف دمای زیاد باید با احتیاط بررسی شود |
| ۵ سانتی متر | دیوار و سقف بعضی سالن های صنعتی و سازه های پیش ساخته | انتخاب وابسته به شرایط اقلیمی و محاسبه حرارتی |
| ۶ سانتی متر | سالن ها و انبارهای دارای نیاز عایقی بیشتر | تعادل بین ضخامت و عملکرد باید محاسبه شود |
| ۸ سانتی متر | فضاهای صنعتی با کنترل دمای جدی تر | مناسب بودن بر اساس مقدار U و شرایط پروژه مشخص می شود |
| ۱۰ سانتی متر | برخی سردخانه ها و ساختمان های نیازمند عایق قوی تر | شرایط دما و بخاربندی اهمیت دارد |
| ۱۲ سانتی متر | برخی فضاهای برودتی و کاربردهای عایقی تخصصی | انتخاب نهایی نیازمند محاسبه انتقال حرارت است |
| سفارشی | پروژه هایی با نیاز خاص | تأیید امکان تولید، حمل، نصب و عملکرد ضروری است |
ضخامت هایی مانند ۱۲٫۵، ۱۵ و ۲۰ سانتی متر نیز در بعضی خانواده های محصول عرضه می شوند.
هیچ کدام از ضخامت های جدول را نباید صرفاً بر اساس نوع ساختمان انتخاب کرد. برای مثال، دو سردخانه با مساحت یکسان اما دما، رطوبت و شرایط اقلیمی متفاوت ممکن است به طراحی عایق متفاوتی نیاز داشته باشند.
مشاوره انتخاب ضخامت: اگر برای سوله، کارخانه یا سردخانه به دنبال انتخاب ضخامت مناسب هستید، می توانید متراژ، محل پروژه و دمای موردنیاز را برای گروه سازه پوشش ماموت در قزوین ارسال کنید تا مشخصات فنی و گزینه های قابل سفارش بررسی شود. تلفن مشاوره: ۰۲۸۳۲۲۲۲۷۱۷.
تفاوت ساندویچ پانل پلی یورتان و پلی استایرن
تفاوت اصلی این دو محصول در جنس هسته عایق است. ساندویچ پانل پلی یورتان از فوم سخت PUR یا PIR استفاده می کند، درحالی که پانل پلی استایرن معمولاً دارای هسته EPS یا نوع دیگری از پلی استایرن است.
| معیار | پلی یورتان PUR | پلی استایرن EPS |
|---|---|---|
| عملکرد حرارتی در ضخامت یکسان | معمولاً بهتر | معمولاً پایین تر |
| دانسیته | غالباً بیشتر از EPS سبک | بسته به گرید، معمولاً کمتر |
| هزینه اولیه | عموماً بالاتر، با فرض شرایط مشابه | عموماً اقتصادی تر |
| رفتار در برابر آتش | وابسته به فرمول فوم و طبقه بندی پانل | وابسته به گرید و سیستم، با محدودیت های حریق |
| کاربرد | صنعتی، برودتی و فضاهای نیازمند عایق حرارتی مناسب | برخی پوشش های عمومی و پروژه های حساس به هزینه |
برای مقایسه معتبر باید دو محصول با مشخصات ورق، ضخامت، شرایط بارگذاری و الزامات ایمنی یکسان بررسی شوند.
پلی یورتان لزوماً بهترین گزینه برای تمام پروژه ها نیست. در بعضی کاربردهای عمومی، هزینه کمتر EPS ممکن است مزیت بیشتری داشته باشد؛ درحالی که برای محدودیت ضخامت و نیاز حرارتی بالاتر، PUR یا PIR می توانند انتخاب مناسب تری باشند.
تفاوت PUR و PIR در ساندویچ پانل
PUR مخفف Polyurethane و PIR مخفف Polyisocyanurate است. هر دو از خانواده فوم های عایق سخت هستند، اما به دلیل تفاوت در ترکیب و ساختار شیمیایی، رفتار یکسانی در برابر حرارت و آتش ندارند.
| معیار | PUR | PIR |
|---|---|---|
| ساختار هسته | فوم سخت پلی یورتان | فوم پلی ایزوسیانورات |
| عملکرد عایق حرارتی | مناسب | مناسب و نزدیک به PUR |
| رفتار در برابر آتش | وابسته به فرمولاسیون و محصول | در بسیاری از فرمولاسیون ها عملکرد بهتری نسبت به PUR دارد |
| غیرقابل اشتعال بودن | خیر | خیر |
| هزینه | وابسته به محصول و بازار | ممکن است بالاتر باشد |
| انتخاب نهایی | بر اساس الزامات پروژه | بر اساس الزامات پروژه و مدارک آزمون |
تفاوت مهم این است که PIR را نباید معادل پانل کاملاً ضدحریق یا نسوز دانست.
برای نمونه، برخی پانل های PIR دارای طبقه واکنش به آتش B-s1,d0 مطابق سیستم اروپایی هستند. این نتیجه فقط برای محصول و شرایط آزمون شده معتبر است.
همچنین مقاومت حریق پانل با شاخص هایی مانند EI یا REI، به آزمون و جزئیات سیستم اجرایی وابسته است و از نام PUR یا PIR به تنهایی به دست نمی آید.
در پروژه هایی با الزامات ایمنی مشخص، گواهی آزمون معتبر کل پانل و تأیید طراح یا مرجع ذی صلاح باید ملاک انتخاب باشد.
قیمت ساندویچ پانل پلی یورتان
قیمت ساندویچ پانل پلی یورتان بر اساس مشخصات سفارش تعیین می شود و یک عدد ثابت برای تمام مدل ها وجود ندارد.
مهم ترین عوامل مؤثر بر قیمت عبارت اند از:
- ضخامت فوم: با افزایش ضخامت، مقدار ماده عایق و معمولاً هزینه تولید افزایش می یابد.
- جنس و ضخامت ورق: گالوانیزه، آلوزینک، آلومینیوم و پوشش های تخصصی قیمت یکسانی ندارند.
- دانسیته و کیفیت هسته: مقدار و کیفیت مواد اولیه و مشخصات فنی فوم در قیمت مؤثرند.
- نوع پانل: پروفیل سقفی، دیواری، سردخانه ای و کلین روم از نظر ساختار و فرایند تولید متفاوت اند.
- ابعاد و مقدار سفارش: طول پانل، پرت برش، حجم سفارش و محدودیت های حمل می توانند هزینه نهایی را تغییر دهند.
- هزینه های اجرایی: حمل، زیرسازی، متعلقات، فلاشینگ، پیچ و نصب باید جداگانه بررسی شوند.
برای جلوگیری از مقایسه اشتباه، استعلام ها باید با مشخصات فنی یکسان انجام شوند. دو قیمت متفاوت ممکن است مربوط به دو پانل با ورق یا ضخامت متفاوت باشند.
اطلاعات قیمت روز و جزئیات استعلام در صفحه اختصاصی قیمت ساندویچ پانل ارائه می شود.
چگونه ساندویچ پانل پلی یورتان مناسب را انتخاب کنیم؟
انتخاب بر اساس نوع پروژه
برای سوله و انبار، ظرفیت باربری، اقلیم، عایق حرارتی و هزینه اجرا اهمیت دارند.
برای سردخانه، انتقال حرارت، بخاربندی و هوابندی مهم تر می شوند.
در کلین روم، علاوه بر عملکرد حرارتی، قابلیت نظافت سطوح و کیفیت جزئیات اتصال باید بررسی شود.
انتخاب ضخامت مناسب
ضخامت باید بر اساس نیاز حرارتی تعیین شود، نه صرفاً ضخامت رایج در بازار.
بررسی مقدار U موردنیاز، اختلاف دما و ویژگی های اقلیمی کمک می کند از خرید پانل کم ضخامت یا بیش ازحد ضخیم جلوگیری شود.
برای پانل سقفی، ظرفیت تحمل بار و فاصله تکیه گاه ها نیز باید با ضخامت و پروفیل انتخابی هماهنگ باشد.
انتخاب جنس ورق
برای شرایط محیطی معمولی، ورق گالوانیزه پیش رنگ شده یکی از گزینه های قابل بررسی است.
در محیط های مرطوب یا دارای عوامل خورنده، انتخاب باید بر اساس نوع پوشش محافظ، گرید ورق و شرایط واقعی تماس انجام شود.
برای فضاهای بهداشتی، مقاومت پوشش در برابر نظافت و مواد شیمیایی مصرفی نیز اهمیت دارد.
انتخاب نوع پانل
انتخاب میان PUR و PIR باید با بررسی مدارک فنی و الزامات حریق انجام شود.
سپس باید نوع سقفی، دیواری، سردخانه ای یا کلین روم و سیستم اتصال مناسب مشخص شود.
در پایان، جدول بارگذاری، ابعاد قابل تولید و جزئیات نصب باید با نقشه های اجرایی پروژه تطبیق داده شوند.
خرید ساندویچ پانل پلی یورتان
هنگام خرید به چه مشخصاتی توجه کنیم؟
پیش از سفارش، بهتر است مشخصات زیر به صورت روشن در پیش فاکتور ثبت شوند:
- نوع هسته عایق: PUR یا PIR
- ضخامت و دانسیته اسمی فوم
- جنس، ضخامت و پوشش هر دو ورق
- نوع پروفیل و عرض مفید
- طول، تعداد پانل و متراژ واقعی سفارش
- مشخصات عملکرد حرارتی و حریق موردنیاز
- نوع اتصالات، متعلقات و الزامات نصب
- شرایط تحویل، حمل و خدمات اجرایی
استعلام قیمت
برای محاسبه قیمت دقیق، فقط اعلام متراژ کافی نیست. نوع پروژه، شهر محل اجرا، ضخامت موردنظر، جنس ورق و نوع پانل باید مشخص شوند.
اگر ضخامت یا نوع فوم هنوز انتخاب نشده است، ابتدا باید مشخصات فنی متناسب با پروژه بررسی شود.
سفارش و مشاوره تخصصی
گروه سازه پوشش ماموت در استان قزوین، به مدیریت مهندس شاه محمدی، طبق اطلاعات معرفی شده مجموعه از سال ۱۳۷۸ در زمینه تأمین و اجرای پوشش های صنعتی و ساختمانی فعالیت دارد.
این مجموعه خدمات مشاوره پیش از خرید، برآورد متریال، تأمین مستقیم ساندویچ پانل و هماهنگی اجرای تخصصی را ارائه می دهد.
برای خرید ساندویچ پانل پلی یورتان ماموت با شرایط عرضه مستقیم و قیمت درب کارخانه، می توانید مشخصات پروژه را برای بررسی فنی و دریافت پیش فاکتور ارسال کنید.
- تلفن دفتر: ۰۲۸۳۲۲۲۲۷۱۷
- موبایل و واتس اپ: ۰۹۱۲۳۸۲۷۸۶۵
- درخواست پیش فاکتور
سوالات متداول درباره ساندویچ پانل پلی یورتان
ساندویچ پانل پلی یورتان چیست؟
پانلی پیش ساخته با دو لایه پوششی و یک هسته عایق فوم سخت پلی یورتان است که برای اجرای سقف، دیوار و پوشش فضاهای صنعتی و برودتی استفاده می شود.
ساندویچ پانل پلی اورتان با پلی یورتان تفاوت دارد؟
خیر. «پلی اورتان» و «پلی یورتان» دو شیوه نگارش فارسی نام Polyurethane هستند و به یک خانواده مواد اشاره می کنند.
پلی یورتان بهتر است یا پلی استایرن؟
برای دستیابی به عایق حرارتی بالاتر در ضخامت یکسان، پلی یورتان معمولاً عملکرد بهتری دارد. پلی استایرن می تواند در برخی پروژه های عمومی و حساس به هزینه، گزینه اقتصادی تری باشد. انتخاب نهایی به الزامات فنی و ایمنی بستگی دارد.
آیا ساندویچ پانل پلی یورتان برای سردخانه مناسب است؟
بله. پانل های PUR و PIR در سردخانه کاربرد دارند، اما ضخامت، جزئیات اتصال و سیستم بخاربندی باید بر اساس دمای طراحی و شرایط بهره برداری تعیین شوند.
چه ضخامتی برای ساندویچ پانل پلی یورتان مناسب است؟
ضخامت مناسب به اختلاف دما، نوع کاربری، شرایط اقلیمی و مشخصات حرارتی محصول بستگی دارد. برای انتخاب دقیق باید محاسبه حرارتی انجام شود و صرفاً بر اساس یک ضخامت متداول تصمیم گیری نشود.
دانسیته مناسب ساندویچ پانل پلی یورتان چقدر است؟
دانسیته اسمی حدود ۴۰ کیلوگرم بر مترمکعب در بسیاری از محصولات صنعتی رایج است. با این حال، مقدار قابل قبول باید از دیتاشیت محصول و متناسب با خواص مکانیکی و حرارتی موردنیاز تعیین شود.
آیا ساندویچ پانل پلی یورتان ضد حریق است؟
PUR و PIR را نباید به طور کلی غیرقابل اشتعال دانست. برخی پانل های PIR رفتار بهتری در برابر آتش دارند، اما طبقه بندی واقعی باید بر اساس نتیجه آزمون کل محصول بررسی شود.
ساندویچ پانل پلی یورتان چگونه ساخته می شود؟
در تولید معمول، ترکیبات تشکیل دهنده فوم بین دو لایه پوششی وارد می شوند. فوم پس از انبساط و سخت شدن به ورق ها متصل می شود و پانل در ابعاد موردنظر برش می خورد.
نحوه نصب ساندویچ پانل پلی یورتان چگونه است؟
پس از کنترل زیرسازی، پانل ها بر اساس نقشه اجرایی روی تکیه گاه ها قرار گرفته و با اتصالات مناسب مهار می شوند. اجرای صحیح اورلپ، فلاشینگ، آب بندی و درزبندی در عملکرد نهایی اهمیت دارد.
قیمت ساندویچ پانل پلی یورتان چگونه محاسبه می شود؟
قیمت به متراژ سفارش، ضخامت و نوع فوم، جنس و ضخامت ورق، ابعاد، پروفیل، هزینه حمل و خدمات نصب بستگی دارد. برای مقایسه قیمت ها باید مشخصات محصولات یکسان باشد.
