ساندویچ پانل پشم شیشه نوعی پوشش پیش ساخته سقفی یا دیواری است که از دو لایه ورق محافظ و یک هسته عایق الیاف پشم شیشه تشکیل می شود. این محصول برای پروژه هایی مناسب است که کاهش انتقال حرارت، کنترل صدا، وزن نسبتا کم و عملکرد مناسب در برابر آتش اهمیت دارد.
ساندویچ پانل با عایق پشم شیشه در برخی ساختمان های صنعتی، سوله ها، کارخانه ها، انبارها و پارتیشن های داخلی کاربرد دارد. با این حال، انتخاب آن باید بر اساس مشخصات واقعی محصول، ضخامت و دانسیته هسته، جنس ورق و الزامات فنی پروژه انجام شود.
تفاوت مهم پشم شیشه و پشم سنگ در نوع الیاف، دانسیته محصولات و بعضی ویژگی های حرارتی و مکانیکی است. پشم شیشه در برخی ساختارهای پانلی می تواند وزن کمتری نسبت به پشم سنگ داشته باشد؛ اما هیچ کدام بدون بررسی دیتاشیت و آزمون کل پانل، انتخاب برتر برای تمام پروژه ها نیستند.
برای بررسی و سفارش این محصول، ابتدا باید موجود بودن مدل موردنظر، مشخصات فنی و مدارک عملکرد آن تایید شود.

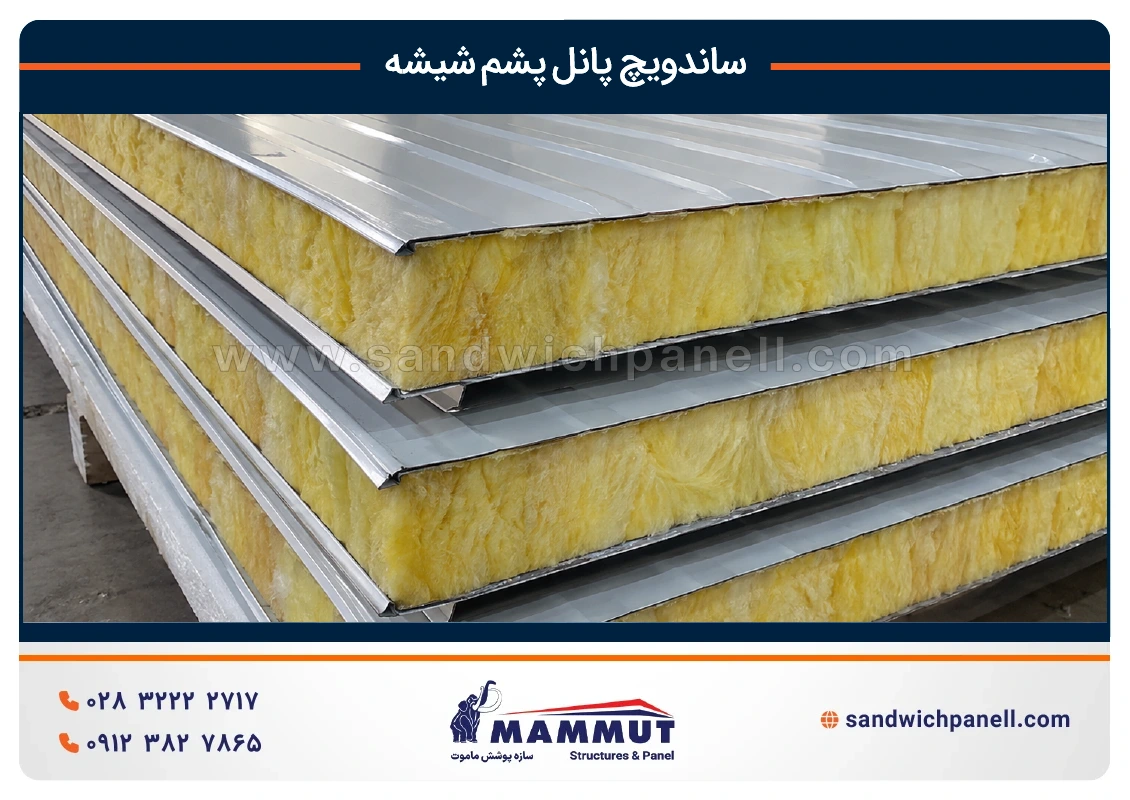

ساندویچ پانل پشم شیشه چیست؟
ساندویچ پانل پشم شیشه (Glass Wool Sandwich Panel) یک محصول چندلایه است که هسته عایق آن از الیاف شیشه معدنی تشکیل شده و میان دو لایه پوششی، معمولا ورق فلزی، قرار می گیرد.
پشم شیشه از ذوب مواد اولیه شیشه ای و تبدیل آن ها به الیاف بسیار نازک تولید می شود. فضاهای هوای محبوس میان این الیاف باعث کاهش انتقال حرارت می شوند و ساختار متخلخل آن می تواند در جذب انرژی صوتی نیز نقش داشته باشد.
ساختار این پانل شامل سه بخش اصلی است:
- ورق بیرونی: محافظت از هسته در برابر شرایط محیطی و مشارکت در تحمل بارهای وارد بر پانل
- هسته پشم شیشه: کاهش انتقال حرارت و کمک به کنترل صوت، متناسب با ساختار محصول
- ورق داخلی: محافظت از هسته، ایجاد سطح نهایی و مشارکت در عملکرد مکانیکی مجموعه
پانل پشم شیشه از نظر جنس هسته با ساندویچ پانل پلی یورتان تفاوت دارد. پلی یورتان یک فوم پلیمری است، اما پشم شیشه از الیاف معدنی ساخته می شود و ساختار، رفتار رطوبتی و عملکرد متفاوتی در برابر آتش دارد.
برای شناخت ویژگی های خود ماده عایق، مقاله عایق پشم شیشه و کاربردهای آن اطلاعات تخصصی بیشتری ارائه می دهد.

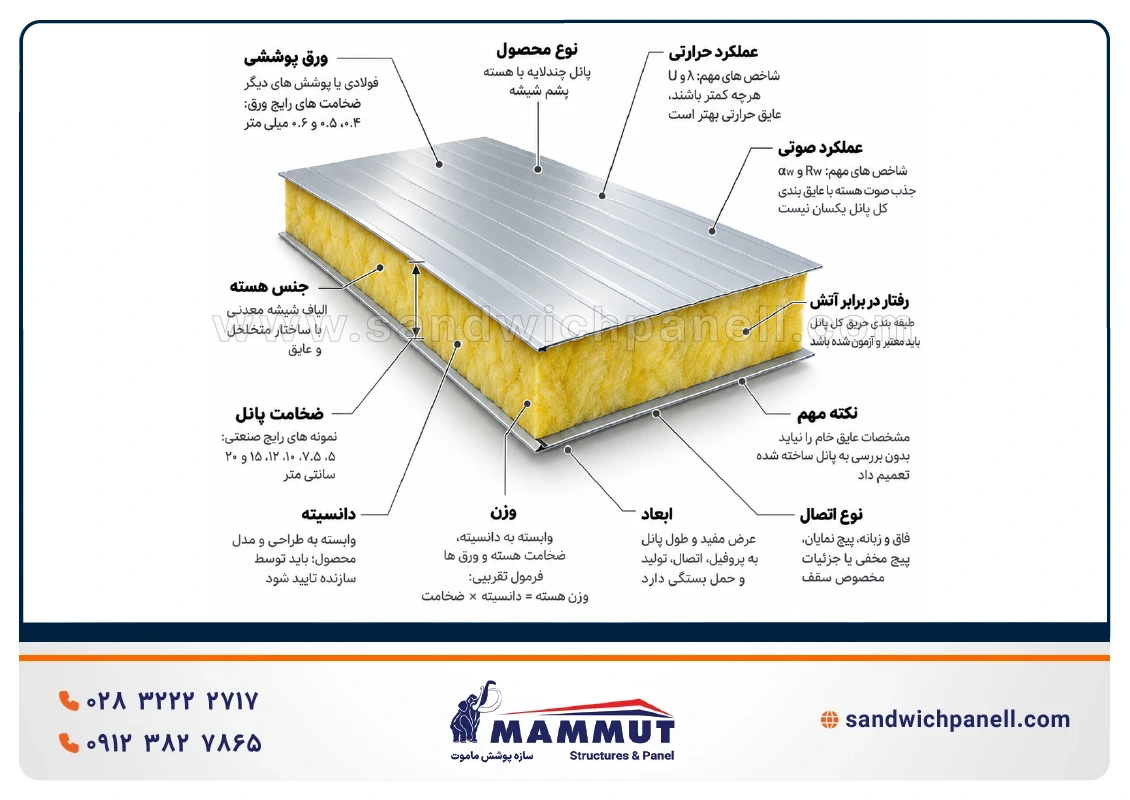

مشخصات فنی ساندویچ پانل پشم شیشه
مشخصات فنی ساندویچ پنل پشم شیشه به نوع هسته، دانسیته، ضخامت، جنس ورق و ساختار اتصال بستگی دارد. به همین دلیل، مشخصات عایق خام را نباید بدون بررسی به پانل ساخته شده تعمیم داد.
جدول زیر معیارهای فنی لازم برای بررسی محصول را نشان می دهد. مقادیر اختصاصی سفارش باید با دیتاشیت تولیدکننده تایید شوند.
| مشخصه | اطلاعات فنی |
|---|---|
| نوع محصول | پانل چندلایه با هسته پشم شیشه |
| جنس هسته | الیاف شیشه معدنی با ساختار متخلخل |
| دانسیته | متناسب با طراحی و مدل محصول؛ نیازمند تایید سازنده |
| ضخامت پانل | متناسب با محصول قابل عرضه و نیاز پروژه |
| وزن | وابسته به دانسیته، ضخامت هسته و مشخصات ورق |
| عرض مفید | وابسته به پروفیل و سیستم اتصال |
| طول پانل | طبق محدودیت تولید، حمل و سفارش |
| ورق پوششی | فولادی یا پوشش های دیگر مطابق مشخصات محصول |
| نوع اتصال | متناسب با طراحی لبه های پانل |
| عملکرد حرارتی | ضریب هدایت حرارتی هسته و ضریب انتقال حرارت کل پانل |
| عملکرد صوتی | شاخص عایق صوتی یا جذب صوت آزمون شده |
| رفتار در برابر آتش | طبقه بندی معتبر کل پانل و در صورت نیاز مقاومت حریق سیستم نصب شده |
جنس و ساختار هسته عایق
هسته ساندویچ پانل پشم شیشه از الیاف معدنی شیشه تشکیل می شود که معمولا با کمک چسباننده های مناسب به یکدیگر متصل شده اند.
این هسته باید خواصی متناسب با تولید پانل داشته باشد. مقاومت در برابر تغییر شکل، پایداری ابعادی و نحوه اتصال به ورق ها بر عملکرد نهایی اثر دارند.
پشم شیشه مورد استفاده در پانل لزوما با پشم شیشه رولی یا پتویی ساختمان یکسان نیست؛ زیرا هسته پانل باید علاوه بر عایق بودن، الزامات مکانیکی و تولیدی محصول را نیز تامین کند.
ضخامت ساندویچ پانل پشم شیشه
ضخامت یکی از عوامل اصلی تعیین مقاومت حرارتی پانل است. با افزایش ضخامت هسته، در شرایط یکسان، مقاومت حرارتی بیشتر و انتقال گرما کمتر می شود.
در نمونه های صنعتی تولیدکنندگان مختلف، ضخامت هایی مانند ۵، ۷.۵، ۱۰، ۱۲، ۱۵ و ۲۰ سانتی متر مشاهده می شود. این مقادیر نشان دهنده نمونه های موجود در صنعت هستند و به معنی قابل سفارش بودن تمام ضخامت ها از ماموت نیستند.
برای انتخاب ضخامت، باید اختلاف دمای داخل و خارج، شرایط اقلیمی، الزامات انرژی و نوع کاربری بررسی شود.
دانسیته و چگالی پشم شیشه
دانسیته، جرم عایق در واحد حجم است و با واحد کیلوگرم بر مترمکعب (kg/m³) بیان می شود.
در ساندویچ پانل پشم شیشه، دانسیته هسته علاوه بر وزن، بر برخی ویژگی های مکانیکی و ساختاری اثر دارد. با این حال، افزایش دانسیته همیشه به معنی بهبود عملکرد حرارتی یا صوتی نیست.
برای مقایسه دو محصول باید دانسیته همراه با مقاومت فشاری، مقاومت برشی، پایداری ابعادی و ویژگی های حرارتی بررسی شود.
به همین دلیل نمی توان یک دانسیته ثابت را برای تمام پانل های پشم شیشه مناسب دانست.
وزن ساندویچ پانل پشم شیشه
وزن نهایی پانل به مجموع وزن هسته، ورق های پوششی و سایر اجزای محصول بستگی دارد.
برای محاسبه تقریبی جرم هسته در هر مترمربع می توان از رابطه زیر استفاده کرد:
وزن هسته در هر مترمربع = دانسیته × ضخامت هسته بر حسب متر
برای مثال، اگر یک هسته فرضی دارای دانسیته ۶۰ کیلوگرم بر مترمکعب و ضخامت ۱۰ سانتی متر باشد، جرم هسته آن حدود ۶ کیلوگرم بر مترمربع خواهد بود.
این مقدار شامل وزن ورق ها، چسباننده ها و اتصالات نیست و نباید وزن کل پانل در نظر گرفته شود.
در نمونه ای مستند از پانل دیواری پشم شیشه Metecno با ضخامت ۱۰۰ میلی متر و دو ورق فولادی ۰.۵ میلی متری، وزن محصول حدود ۱۵.۱ کیلوگرم بر مترمربع اعلام شده است. این عدد صرفا مربوط به همان مدل است.
ابعاد و عرض مفید پانل
ابعاد ساندویچ پانل با توجه به نوع پروفیل، طراحی لبه ها و امکانات تولید مشخص می شود.
عرض مفید، بخشی از عرض پانل است که پس از اجرای اتصال ها به پوشش سطح کمک می کند؛ بنابراین ممکن است با عرض کل محصول متفاوت باشد.
برای محاسبه متراژ سفارش باید عرض مفید واقعی مبنا قرار گیرد.
طول پانل نیز به شرایط حمل، روش نصب و محدودیت های تولید وابسته است. برای پروژه هایی با طول زیاد، بررسی محدودیت حمل و نحوه جابه جایی پانل اهمیت دارد.
جنس و ضخامت ورق های فلزی
ورق های بیرونی ساندویچ پانل پشم شیشه می توانند با توجه به طراحی سازنده از فولاد گالوانیزه، فولاد با پوشش آلومینیوم و روی یا سایر گزینه های تایید شده تولید شوند.
ضخامت ورق بر وزن، سختی و ظرفیت مکانیکی مجموعه تاثیر دارد. ورق های ۰.۴، ۰.۵ و ۰.۶ میلی متری در صنعت ساندویچ پانل رایج هستند، اما ضخامت قابل سفارش برای این محصول باید جداگانه تایید شود.
همچنین نوع رنگ و پوشش محافظ باید با میزان رطوبت، شرایط خورندگی و نیازهای نگهداری پروژه هماهنگ باشد.
عملکرد عایق حرارتی
پشم شیشه به دلیل ساختار الیافی و وجود هوای محبوس میان الیاف، انتقال حرارت را کاهش می دهد.
برای سنجش عملکرد حرارتی، دو شاخص اصلی استفاده می شود:
- ضریب هدایت حرارتی (λ): مشخصه ماده عایق، با واحد W/(m·K)
- ضریب انتقال حرارت (U): مشخصه مجموعه پانل، با واحد W/(m²·K)
هرچه این مقادیر کمتر باشند، انتقال حرارت در شرایط مقایسه یکسان کمتر است.
برای مثال، در دیتاشیت پانل پشم شیشه Metfiber Eco Wall مقدار λ برابر با ۰.۰۳۹ وات بر متر کلوین اعلام شده است. مقدار U همان محصول با ضخامت ۱۰۰ میلی متر، با احتساب اثر اتصال، حدود ۰.۳۹ وات بر مترمربع کلوین است.
این اعداد برای توضیح عملکرد یک محصول واقعی ذکر شده اند و مشخصات تاییدشده پانل ماموت محسوب نمی شوند.
عملکرد عایق صوتی
ساختار متخلخل پشم شیشه می تواند بخشی از انرژی صوتی را جذب کند. با این حال، جذب صوت هسته با جلوگیری از انتقال صدا توسط کل پانل متفاوت است.
دو شاخص مهم عبارت اند از:
- Rw: شاخص عایق بندی صوت هوابرد؛ برای ارزیابی کاهش انتقال صدا
- αw: ضریب جذب صوت وزن دهی شده؛ برای ارزیابی جذب صوت یک ساختار
برای مثال، برخی پانل های دیواری پشم شیشه دارای شاخص عایق صوتی Rw حدود ۳۱ دسی بل هستند. اما این عدد ثابت تمام پانل ها نیست.
همچنین استفاده از ورق داخلی سوراخ دار در بعضی مدل های آکوستیک می تواند جذب صوت داخل فضا را افزایش دهد؛ درحالی که رفتار آن با پانل دارای دو ورق کاملا بسته متفاوت است.
عملکرد محصول در برابر آتش
پشم شیشه یک ماده عایق معدنی است و بسیاری از محصولات آن در طبقات غیرقابل اشتعال قرار می گیرند. با این حال، طبقه بندی حریق خود عایق با عملکرد کل ساندویچ پانل یکسان نیست.
ورق ها، چسباننده ها، جزئیات اتصال و نحوه نصب می توانند بر رفتار نهایی محصول تاثیر بگذارند.
برای ارزیابی ایمنی باید دو مفهوم جداگانه بررسی شوند:
واکنش به آتش: میزان مشارکت محصول در گسترش آتش، تولید دود و قطرات شعله ور که معمولا مطابق EN 13501-1 طبقه بندی می شود.
مقاومت در برابر حریق: مدت زمانی که مجموعه دیوار یا سقف در شرایط آزمون، الزامات مشخصی مانند یکپارچگی و عایق بودن در برابر آتش را حفظ می کند.
برای پروژه هایی که رتبه مشخص EI یا REI نیاز دارند، وجود هسته پشم شیشه به تنهایی کافی نیست و باید گزارش آزمون سیستم مورد استفاده بررسی شود.
نوع اتصال و مشخصات لبه ها
طراحی اتصال پانل می تواند بر هوابندی، آب بندی، عملکرد صوتی و مقاومت مکانیکی اثر بگذارد.
سیستم های اتصال بسته به نوع پانل ممکن است شامل فاق و زبانه، پیچ نمایان، پیچ مخفی یا جزئیات مخصوص سقف باشند.
انتخاب نوع اتصال باید با کاربرد پانل، شرایط بارگذاری و الزامات پروژه هماهنگ باشد.
در فضاهای دارای الزامات حریق، نوع پیچ ها، درزگیرها و نحوه اتصال به زیرسازی نیز باید با سیستم آزمون شده مطابقت داشته باشد.

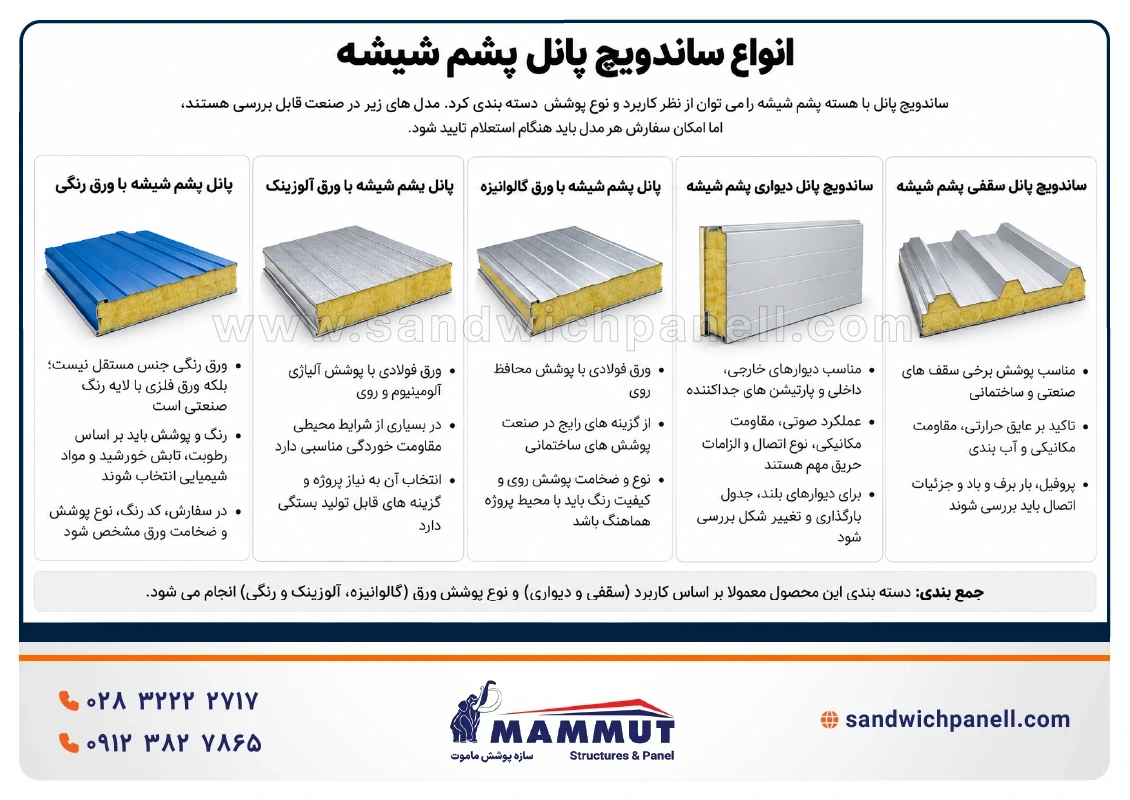

انواع ساندویچ پانل پشم شیشه
ساندویچ پانل با هسته پشم شیشه را می توان از نظر کاربرد، نوع پوشش و ساختار اتصال دسته بندی کرد. مدل های زیر در صنعت قابل بررسی هستند؛ اما امکان سفارش هر مدل از ماموت باید هنگام استعلام تایید شود.
ساندویچ پانل سقفی پشم شیشه
پانل سقفی پشم شیشه برای پوشش برخی سقف های صنعتی و ساختمانی طراحی می شود.
در این کاربرد، علاوه بر عملکرد حرارتی، مقاومت مکانیکی و کیفیت آب بندی اهمیت دارد. نوع پروفیل، فاصله تکیه گاه ها، بار برف و باد و جزئیات اتصال باید مطابق اطلاعات فنی تولیدکننده بررسی شوند.
برای شناخت تفاوت فرم سقفی و الزامات اجرایی، صفحه ساندویچ پانل سقفی اطلاعات تکمیلی ارائه می دهد.
ساندویچ پانل دیواری پشم شیشه
پانل دیواری پشم شیشه برای اجرای دیوارهای خارجی یا داخلی بعضی ساختمان های صنعتی و پارتیشن های جداکننده قابل استفاده است.
در انتخاب این مدل، عملکرد صوتی، مقاومت مکانیکی، نوع اتصال، جنس ورق و الزامات حریق اهمیت دارند.
برای دیوارهای بلند یا فضاهایی با فاصله زیاد میان تکیه گاه ها، باید جدول بارگذاری و تغییر شکل پانل بررسی شود.
ساندویچ پانل پشم شیشه با ورق گالوانیزه
ورق گالوانیزه از فولاد دارای پوشش محافظ روی ساخته می شود و یکی از گزینه های رایج در صنعت پوشش های ساختمانی است.
استفاده از این ورق در صورت تایید طراحی و تولید، برای بسیاری از محیط های صنعتی با شرایط خورندگی متناسب قابل بررسی است.
نوع و ضخامت پوشش روی و کیفیت رنگ نهایی باید با شرایط محیطی پروژه هماهنگ باشند.
ساندویچ پانل پشم شیشه با ورق آلوزینک
آلوزینک نوعی ورق فولادی دارای پوشش آلیاژی آلومینیوم و روی است که در بسیاری از شرایط محیطی مقاومت خوردگی مناسبی دارد.
انتخاب آن برای پانل پشم شیشه به نیاز پروژه و گزینه های قابل تولید بستگی دارد.
مقاومت در برابر خوردگی باید با توجه به محیط واقعی، وضعیت لبه های برش خورده و نوع پوشش رنگی بررسی شود.
ساندویچ پانل پشم شیشه با ورق رنگی
ورق رنگی یک جنس مستقل از گالوانیزه یا آلوزینک نیست. ورق فلزی می تواند علاوه بر پوشش محافظ فلزی، دارای لایه رنگ صنعتی نیز باشد.
رنگ و پوشش باید بر اساس شرایط محیطی، تابش خورشید، رطوبت و احتمال تماس با مواد شیمیایی انتخاب شوند.
در سفارش محصول لازم است علاوه بر کد رنگ، نوع پوشش و ضخامت ورق نیز مشخص شود.
مزایای ساندویچ پانل پشم شیشه
ویژگی های عایق حرارتی
هسته پشم شیشه می تواند انتقال حرارت را کاهش دهد و به بهبود عملکرد پوسته ساختمان کمک کند.
مزیت حرارتی این محصول زمانی قابل ارزیابی دقیق است که ضریب انتقال حرارت کل پانل، ضخامت و شرایط اتصال مشخص باشند.
قابلیت جذب صدا و عملکرد آکوستیک
یکی از ویژگی های مهم پشم شیشه، ساختار الیافی و متخلخل آن است که می تواند در جذب صوت نقش داشته باشد.
در سالن های صنعتی، این ویژگی به ویژه برای پانل هایی با طراحی آکوستیک مناسب اهمیت دارد.
با این حال، برای کنترل انتقال صدا میان دو فضا باید مقدار Rw کل مجموعه و جزئیات اجرایی بررسی شود؛ صرف استفاده از پشم شیشه به معنی عایق صوتی کامل نیست.
وزن و ویژگی های سازه ای
پشم شیشه در بعضی ساختارهای عایق دانسیته کمتری نسبت به پشم سنگ دارد و می تواند به کاهش وزن هسته کمک کند.
اما وزن نهایی ساندویچ پانل به مشخصات ورق و ضخامت نیز وابسته است. بنابراین مقایسه وزن باید میان دو محصول کامل با شرایط فنی مشخص انجام شود.
قابلیت استفاده در پروژه های صنعتی
پانل های پشم شیشه در صورت برخورداری از مشخصات فنی مناسب می توانند برای دیوارها، پوشش ها و جداکننده های برخی پروژه های صنعتی مورد استفاده قرار گیرند.
پیش ساخته بودن محصول می تواند زمان اجرای پوشش را نسبت به برخی روش های چندمرحله ای کاهش دهد.
عملکرد در برابر آتش
ماهیت معدنی هسته پشم شیشه می تواند برای پروژه هایی که واکنش به آتش اهمیت دارد مزیت باشد.
اما عملکرد واقعی کل پانل باید براساس طبقه بندی محصول و در صورت نیاز آزمون مقاومت حریق سیستم نصب شده تایید شود.
برای نمونه، در بعضی محصولات پشم شیشه Metecno طبقه واکنش به آتش A2-s1,d0 اعلام شده است. این طبقه بندی فقط مربوط به مدل های آزمون شده است و نباید به تمام پانل های پشم شیشه تعمیم داده شود.
محدودیت ها و معایب ساندویچ پانل پشم شیشه
مهم ترین محدودیت پانل پشم شیشه، وابستگی عملکرد آن به کیفیت هسته، محافظت در برابر رطوبت، ساختار اتصال و مشخصات واقعی محصول است.
حساسیت عملکرد به نفوذ رطوبت: اگر آب به هسته نفوذ کند، عملکرد حرارتی و شرایط بهره برداری ممکن است تحت تاثیر قرار گیرد. به همین دلیل، طراحی درزها و آب بندی اهمیت دارد.
وابستگی مقاومت مکانیکی به ساختار: پشم شیشه الیافی به تنهایی نباید یک هسته باربر با عملکرد مشخص فرض شود. مقاومت برشی، فشاری و اتصال هسته به ورق ها باید در محصول نهایی تایید شده باشند.
تفاوت عملکرد صوتی مدل ها: وجود هسته پشم شیشه لزوما به معنی دستیابی به جذب صوت بالا در فضای داخلی نیست. ورق های بسته می توانند رفتار صوتی متفاوتی نسبت به ورق های سوراخ دار داشته باشند.
لزوم تایید حریق: نوع هسته به تنهایی برای اعلام مقاومت ۳۰، ۶۰ یا ۱۲۰ دقیقه ای در برابر آتش کافی نیست.
محدودیت تامین و مشخصات سفارش: ضخامت، جنس ورق و مدل های قابل عرضه ممکن است بسته به تولیدکننده متفاوت باشند. پیش از نهایی کردن نقشه یا خرید باید امکان تامین مدل موردنظر مشخص شود.
در برخی پروژه ها که محدودیت ضخامت، اختلاف دمای زیاد یا الزامات خاص اجرایی وجود دارد، مقایسه این محصول با سایر انواع هسته عایق ضروری است.
کاربردهای ساندویچ پانل پشم شیشه
ساندویچ پانل پشم شیشه برای کارخانه
در کارخانه ها، استفاده از پانل پشم شیشه برای دیوار یا جداکننده می تواند زمانی قابل بررسی باشد که کنترل حرارت، صدا و ویژگی های حریق موردنیاز باشند.
نوع پانل باید با شرایط بهره برداری، احتمال برخورد مکانیکی و الزامات ایمنی مجموعه هماهنگ شود.
ساندویچ پانل پشم شیشه برای سوله
در سوله های صنعتی، پانل پشم شیشه می تواند یکی از گزینه های پوشش سقف یا دیوار باشد.
انتخاب محصول علاوه بر نوع عایق، به شرایط بارگذاری، فاصله پرلین ها، آب بندی و شرایط اقلیمی بستگی دارد.
برای شناخت معیارهای کلی انتخاب پوشش، مقاله عایق سقف سوله و انواع پوشش قابل مطالعه است.
ساندویچ پانل پشم شیشه برای سالن صنعتی
در سالن هایی که کنترل صدا اهمیت دارد، پانل های دارای هسته الیافی می توانند گزینه قابل بررسی باشند.
با این حال، برای کاهش بازتاب صدا در داخل سالن، باید مشخصات جذب صوت سطح نهایی بررسی شود؛ زیرا تمام پانل های پشم شیشه دارای پوشش آکوستیک نیستند.
ساندویچ پانل پشم شیشه برای انبار
در انبارها، انتخاب پانل به نوع کالای نگهداری شده، شرایط دمایی و الزامات ایمنی بستگی دارد.
برای انبارهایی که کنترل دما یا جداسازی فضاها اهمیت دارد، پانل پشم شیشه در صورت انطباق با مشخصات موردنیاز می تواند قابل بررسی باشد.
ساندویچ پانل پشم شیشه برای پارتیشن صنعتی
در پارتیشن های صنعتی، تفکیک فضا، کنترل انتقال صدا و رعایت الزامات ایمنی از عوامل مهم هستند.
برای چنین کاربردی باید ظرفیت مکانیکی، نوع اتصال و شاخص عایق صوتی مجموعه بررسی شود.
استفاده در اتاق تمیز و ساختمان های صنعتی
به کارگیری پانل پشم شیشه در اتاق تمیز فقط زمانی قابل توصیه است که محصول و تمام جزئیات اتصال با الزامات فنی، نظافت، هوابندی و شرایط بهره برداری سازگار باشند.
وجود هسته پشم شیشه به تنهایی به معنی مناسب بودن محصول برای کلین روم یا انطباق با الزامات ISO 14644 نیست.

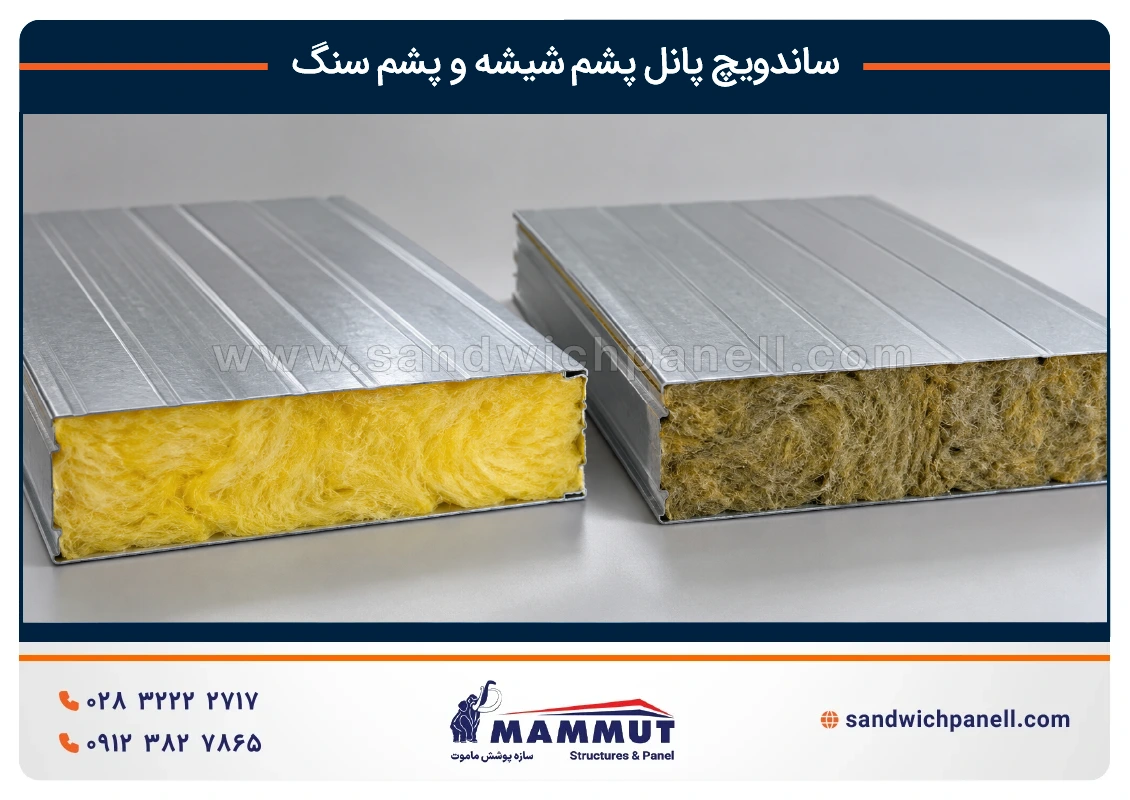

تفاوت ساندویچ پانل پشم شیشه و پشم سنگ
پشم شیشه و پشم سنگ هر دو در گروه عایق های معدنی الیافی قرار می گیرند، اما ماده اولیه و بعضی ویژگی های آن ها متفاوت است.
تفاوت ساختار و ویژگی های دو عایق
پشم شیشه عمدتا از مواد شیشه ای و پشم سنگ از مواد سنگی مانند بازالت تولید می شود.
ساختار هر دو متخلخل و الیافی است، اما دانسیته و ویژگی های مکانیکی محصولات می تواند تفاوت قابل توجهی داشته باشد.
| معیار | پشم شیشه | پشم سنگ |
|---|---|---|
| ماده اولیه اصلی | شیشه و مواد معدنی مرتبط | سنگ های معدنی |
| ساختار | الیافی و متخلخل | الیافی و متخلخل |
| دانسیته | وابسته به گرید؛ در بعضی پانل ها کمتر | وابسته به گرید؛ در بعضی پانل ها بیشتر |
| عایق حرارتی | مناسب، وابسته به λ محصول | مناسب، وابسته به λ محصول |
| عایق صوتی | وابسته به ساختار و ورق | وابسته به ساختار و ورق |
| واکنش به آتش | بسیاری از محصولات معدنی غیرقابل اشتعال | بسیاری از محصولات معدنی غیرقابل اشتعال |
| وزن پانل نهایی | وابسته به ساختار کامل محصول | وابسته به ساختار کامل محصول |
مقایسه عملکرد حرارتی و صوتی
نمی توان صرفا بر اساس نام پشم شیشه یا پشم سنگ تعیین کرد کدام پانل عملکرد حرارتی بهتری دارد.
برای مقایسه صحیح باید مقدار λ هسته، ضخامت، مقدار U کل پانل و مشخصات اتصال بررسی شوند.
همچنین برای عملکرد صوتی، شاخص Rw و در صورت نیاز αw معیارهای مناسب تری از جنس عایق به تنهایی هستند.
مقایسه عملکرد در برابر آتش
هر دو خانواده عایق معدنی می توانند در ساخت سیستم هایی با واکنش مناسب به آتش استفاده شوند.
با این حال، طبقه بندی مقاومت حریق پانل به ساختار کامل و نحوه نصب بستگی دارد.
برای پروژه های دارای الزامات مشخص EI یا REI، باید گزارش آزمون همان محصول و سیستم اتصال بررسی شود.
برای پروژه شما پشم شیشه مناسب تر است یا پشم سنگ؟
اگر کاهش وزن در کنار عملکرد حرارتی و صوتی اهمیت داشته باشد، بعضی پانل های پشم شیشه می توانند گزینه مناسبی برای مقایسه باشند.
در مقابل، برخی پانل های پشم سنگ با دانسیته و ساختار مکانیکی متفاوت برای کاربردهای صنعتی و الزامات حریق مشخص طراحی شده اند.
انتخاب نهایی باید بر اساس دیتاشیت و گواهی های محصول انجام شود، نه صرفا نوع عایق.
برای بررسی گزینه جایگزین، می توانید مشخصات پشم سنگ و کاربرد آن در ساندویچ پانل را مطالعه کنید.
مقایسه ساندویچ پانل پشم شیشه و پلی یورتان
تفاوت اصلی ساندویچ پانل پشم شیشه و پلی یورتان در جنس و ساختار هسته عایق است. پشم شیشه یک عایق معدنی الیافی با قابلیت جذب صوت و رفتار مناسب در برابر آتش است؛ در مقابل، فوم سخت پلی یورتان (PUR) به دلیل ساختار عمدتا سلول بسته، در ضخامت یکسان معمولا عایق حرارتی قوی تری فراهم می کند.
انتخاب بین این دو محصول باید بر اساس نیاز حرارتی، الزامات صوتی و حریق، وزن مجاز پوشش، شرایط رطوبتی و هزینه نهایی پروژه انجام شود.
جدول تخصصی تفاوت ساندویچ پانل پشم شیشه و پلی یورتان
| معیار مقایسه | ساندویچ پانل پشم شیشه | ساندویچ پانل پلی یورتان PUR |
|---|---|---|
| جنس هسته | الیاف معدنی شیشه | فوم سخت پلیمری |
| ساختار هسته | الیافی و متخلخل | عمدتا سلول بسته |
| ضریب هدایت حرارتی نمونه (λ) | ۰٫۰۳۹ W/(m·K) | ۰٫۰۲۴ W/(m·K) |
| ضریب انتقال حرارت نمونه ۱۰ سانتی (U) | ۰٫۳۹۰ W/(m²·K) | ۰٫۲۴۴ W/(m²·K) |
| مقاومت حرارتی در ضخامت یکسان | کمتر در نمونه مقایسه شده | بیشتر در نمونه مقایسه شده |
| وزن پانل نمونه ۱۰ سانتی | ۱۵٫۱ کیلوگرم بر مترمربع | ۱۳٫۱ کیلوگرم بر مترمربع |
| شاخص عایق صوتی نمونه (Rw) | حداقل ۳۱ دسی بل | حداقل ۲۵ دسی بل |
| جذب صوت | مناسب در ساختارهای آکوستیک طراحی شده | معمولا محدودتر در فوم سخت سلول بسته |
| رفتار در برابر آتش | نمونه دارای کلاس A2-s1,d0 | نمونه دارای کلاس B-s2,d0 |
| مقاومت حریق کل سیستم | نیازمند آزمون پانل و اتصالات | نیازمند آزمون پانل و اتصالات |
| جذب آب و رطوبت | هسته نیازمند محافظت مناسب در برابر نفوذ آب | فوم سلول بسته معمولا جذب آب کمتری دارد |
| پایداری مکانیکی | وابسته به آرایش الیاف، چگالی و اتصال به ورق | وابسته به دانسیته، کیفیت فوم و چسبندگی به ورق |
| کاربرد مناسب | فضاهای صنعتی با اولویت صوتی یا واکنش مناسب به آتش | سردخانه و ساختمان های نیازمند عایق حرارتی بالا در ضخامت محدود |
| قیمت | وابسته به مشخصات و امکان تامین | وابسته به نوع فوم، ورق و ضخامت؛ دارای فهرست های قیمتی بیشتر در بازار |
توضیح اعداد جدول: مقادیر فنی بر اساس دو محصول واقعی شرکت Metecno، یعنی Metfiber Eco Wall با هسته پشم شیشه و Thermowall Kombi با هسته PUR استخراج شده اند. ضخامت هر دو پانل ۱۰۰ میلی متر است، اما ضخامت ورق های آن ها کاملا یکسان نیست. بنابراین اعداد فقط نمونه های مستند مقایسه فنی هستند و مشخصات قطعی محصولات ماموت محسوب نمی شوند.
ساندویچ پانل پشم شیشه بهتر است یا پلی یورتان؟
اگر اولویت پروژه، کاهش انتقال حرارت در ضخامت محدود باشد، پلی یورتان معمولا انتخاب مناسب تری است. به عنوان مثال، در محصولات مقایسه شده، ضریب انتقال حرارت پانل ۱۰ سانتی متری PUR حدود ۰٫۲۴۴ و پانل پشم شیشه حدود ۰٫۳۹۰ وات بر مترمربع کلوین است.
در مقابل، اگر پروژه به عملکرد صوتی مناسب یا طبقه واکنش به آتش بالاتری نیاز داشته باشد، پانل پشم شیشه دارای مدارک آزمون معتبر می تواند گزینه مناسبی باشد.
برای سردخانه ها و فضاهای دارای اختلاف دمای زیاد، باید علاوه بر ضریب انتقال حرارت، پیوستگی عایق، بخاربندی و جزئیات اتصالات بررسی شوند. در پروژه های دارای الزامات حریق نیز ملاک انتخاب، گواهی عملکرد کل سیستم نصب شده است.
برای بررسی مشخصات فنی و انواع هسته فومی، صفحه ساندویچ پانل پلی یورتان اطلاعات تکمیلی ارائه می دهد.
راهنمای انتخاب ساندویچ پانل پشم شیشه
انتخاب پانل بر اساس نوع پروژه
برای دیوارهای داخلی، عملکرد صوتی و مقاومت مکانیکی اهمیت دارد.
برای سقف سوله، بارگذاری، فاصله تکیه گاه ها و آب بندی باید بررسی شود.
برای فضاهای صنعتی دارای الزامات حریق، علاوه بر جنس هسته، مدارک آزمون محصول نهایی ضروری است.
انتخاب ضخامت و دانسیته متناسب با نیاز
ضخامت مناسب باید بر اساس نیاز حرارتی و ساختاری تعیین شود.
افزایش ضخامت معمولا مقاومت حرارتی لایه عایق را بیشتر می کند؛ اما می تواند وزن و هزینه محصول را نیز افزایش دهد.
دانسیته نیز باید متناسب با الزامات مکانیکی و مشخصات محصول انتخاب شود.
انتخاب جنس ورق متناسب با شرایط محیطی
در محیط های مرطوب یا خورنده، جنس ورق و کیفیت پوشش محافظ اهمیت زیادی دارند.
برای کاربردهای داخلی با شرایط کنترل شده، الزامات ممکن است متفاوت باشند.
در هر دو حالت، انتخاب ورق باید با کاربری و شرایط بهره برداری هماهنگ شود.
بررسی الزامات عایق حرارتی و صوتی
برای ارزیابی حرارتی، مقدار U کل پانل و برای ارزیابی عایق صوتی، شاخص Rw اهمیت دارند.
اگر هدف کاهش انعکاس صدا داخل سالن باشد، باید مشخصات جذب صوت نیز بررسی شوند.
بررسی الزامات ایمنی حریق
پیش از خرید باید مشخص شود پروژه به چه طبقه واکنش به آتش یا چه مدت مقاومت حریق نیاز دارد.
مدارک آزمون باید مربوط به همان محصول و جزئیات نصب موردنظر باشند.
مشاوره فنی انتخاب پانل: برای بررسی مناسب بودن ساندویچ پانل پشم شیشه در پروژه صنعتی، مشخصات کاربری، متراژ، شرایط دمایی و الزامات حریق را در اختیار نمایندگی سازه پوشش ماموت در قزوین قرار دهید تا گزینه های قابل تامین و مشخصات فنی بررسی شوند.
تلفن مشاوره: ۰۲۸۳۲۲۲۲۷۱۷
قیمت ساندویچ پانل پشم شیشه
قیمت ساندویچ پانل پشم شیشه عدد ثابتی ندارد و بر اساس مشخصات محصول، مقدار سفارش و شرایط تامین تعیین می شود.
عوامل موثر بر قیمت ساندویچ پانل پشم شیشه
مهم ترین عوامل شامل نوع و دانسیته هسته، ضخامت پانل، جنس و ضخامت ورق، سیستم اتصال، مقدار سفارش و هزینه حمل هستند.
همچنین ویژگی های خاص مانند پوشش های مقاوم در برابر خوردگی یا مشخصات حریق تاییدشده می توانند در قیمت محصول تاثیر داشته باشند.
تاثیر ضخامت و دانسیته بر قیمت
افزایش ضخامت هسته معمولا مقدار عایق مصرفی در هر مترمربع را افزایش می دهد.
دانسیته نیز بر جرم عایق و مقدار ماده مصرفی اثر دارد؛ اما قیمت نهایی به کیفیت و مشخصات فنی هسته وابسته است و فقط با دانسیته تعیین نمی شود.
تاثیر جنس و ضخامت ورق بر قیمت
ورق های گالوانیزه، آلوزینک و پوشش های تخصصی قیمت یکسانی ندارند.
افزایش ضخامت ورق نیز می تواند مقدار فلز مصرفی و هزینه محصول را تغییر دهد.
برای مقایسه دو پیشنهاد قیمت، باید مشخصات ورق و پوشش هر دو محصول یکسان باشد.
قیمت هر متر و هر متر مربع ساندویچ پانل پشم شیشه
برای مقایسه قیمت، باید مشخص شود مبنای اعلام نرخ متر طول است یا مترمربع.
قیمت هر متر طول به عرض مفید محصول بستگی دارد؛ بنابراین نمی توان قیمت دو پانل با عرض متفاوت را صرفا بر اساس متر طول مقایسه کرد.
در سفارش های صنعتی، قیمت مترمربع معمولا مبنای مناسب تری برای مقایسه اولیه است؛ البته هزینه های متعلقات، حمل و نصب باید جداگانه بررسی شوند.
نحوه استعلام قیمت و دریافت پیش فاکتور
برای دریافت قیمت قابل اتکا لازم است نوع محصول و مشخصات فنی موردنیاز مشخص شود.
اگر هنوز ضخامت یا دانسیته مناسب تعیین نشده است، ابتدا باید گزینه های قابل تامین بررسی شوند.
جدول قیمت ساندویچ پانل پشم شیشه در بازار
قیمت ساندویچ پانل پشم شیشه به ضخامت و دانسیته هسته عایق، نوع پانل سقفی یا دیواری، جنس و ضخامت ورق های پوششی و متراژ سفارش بستگی دارد. برخلاف بعضی پانل های پلی یورتان که قیمت آن ها در فهرست های عمومی بازار درج می شود، قیمت انواع پانل پشم شیشه معمولا نیازمند استعلام اختصاصی از تامین کننده است.
جدول زیر مدل های قابل بررسی برای استعلام قیمت را نشان می دهد. قابل سفارش بودن هر مدل و قیمت نهایی آن باید پیش از ثبت سفارش تایید شود.
| نوع ساندویچ پانل پشم شیشه | ضخامت مورد بررسی | واحد قیمت | وضعیت قیمت بازار |
|---|---|---|---|
| پانل دیواری پشم شیشه | ۵ سانتی متر | تومان/مترمربع | استعلام روز |
| پانل دیواری پشم شیشه | ۱۰ سانتی متر | تومان/مترمربع | استعلام روز |
| پانل دیواری پشم شیشه | ۱۵ سانتی متر | تومان/مترمربع | استعلام روز |
| پانل سقفی پشم شیشه | ۵ تا ۱۰ سانتی متر | تومان/مترمربع | استعلام روز |
| پانل پشم شیشه با ورق آلوزینک | متناسب با سفارش | تومان/مترمربع | استعلام روز |
| پانل آکوستیک با هسته پشم شیشه | مطابق مشخصات فنی | تومان/مترمربع | استعلام اختصاصی |
قیمت عمومی ساندویچ پانل در بازار ایران
برای شناخت سطح قیمت بازار، نرخ های زیر در تاریخ ۲۲ مهر ۱۴۰۵ برای انواع عمومی ساندویچ پانل دو رو ورق منتشر شده اند. این اعداد قیمت ساندویچ پانل پشم شیشه نیستند و صرفا برای مقایسه شرایط عمومی بازار ارائه می شوند.
| نوع پانل | ضخامت | قیمت منتشرشده هر مترمربع |
|---|---|---|
| دیواری دو رو ورق | ۴ سانتی متر | ۴,۱۶۳,۶۴۰ تومان |
| دیواری دو رو ورق | ۶ سانتی متر | ۴,۷۰۰,۰۰۰ تومان |
| دیواری دو رو ورق | ۱۰ سانتی متر | ۶,۱۲۰,۰۰۰ تومان |
| سقفی دو رو ورق | ۵ سانتی متر | ۴,۵۸۵,۵۵۰ تومان |
برای دریافت قیمت دقیق پانل پشم شیشه، لازم است ضخامت هسته، دانسیته، مشخصات هر دو ورق، نوع اتصال، متراژ و محل تحویل مشخص شود. هزینه حمل، نصب و متعلقات نیز باید جداگانه بررسی شود.
اطلاعات تکمیلی عوامل قیمت گذاری در صفحه قیمت ساندویچ پانل ارائه شده است.
خرید ساندویچ پانل پشم شیشه
خرید ساندویچ پانل پشم شیشه باید پس از تایید مشخصات فنی و امکان تامین مدل موردنظر انجام شود.
برای مقایسه پیشنهادها، فقط قیمت نهایی ملاک کافی نیست. کیفیت هسته، پوشش ورق، ابعاد، مشخصات اتصال و مدارک آزمون نیز اهمیت دارند.
هنگام خرید چه مشخصاتی را بررسی کنیم؟
پیش از ثبت سفارش، مشخصات زیر باید روشن باشند:
- نوع و ساختار هسته پشم شیشه
- ضخامت و دانسیته واقعی هسته
- وزن هر مترمربع پانل
- جنس و ضخامت ورق های داخلی و خارجی
- عرض مفید و طول قابل تولید
- نوع اتصال و مشخصات لبه ها
- ضریب انتقال حرارت کل پانل
- مشخصات صوتی در صورت نیاز
- طبقه بندی حریق و مدارک آزمون
- شرایط حمل، تحویل و نصب
برای استعلام قیمت چه اطلاعاتی لازم است؟
برای تهیه پیشنهاد فنی و مالی، اطلاعات اصلی عبارت اند از:
- نوع کاربری پروژه
- متراژ موردنیاز
- مدل سقفی یا دیواری
- ضخامت موردنظر
- جنس و ضخامت ورق
- طول قطعات
- شهر و محل پروژه
- الزامات خاص حرارتی، صوتی یا حریق
در صورت وجود نقشه های اجرایی، ارسال آن ها می تواند به برآورد دقیق تر تعداد پانل و متعلقات کمک کند.
نحوه ثبت سفارش و دریافت مشاوره فنی
نمایندگی سازه پوشش ماموت در استان قزوین، به مدیریت مهندس شاه محمدی، طبق اطلاعات مجموعه از سال ۱۳۷۸ در حوزه تامین و اجرای پوشش های ساختمانی و صنعتی فعالیت دارد.
این مجموعه خدمات مشاوره فنی پیش از خرید، بررسی نیاز پروژه، برآورد متریال و هماهنگی تامین و نصب ساندویچ پانل را ارائه می دهد.
برای بررسی امکان خرید ساندویچ پانل پشم شیشه، استعلام قیمت و دریافت پیشنهاد فنی، مشخصات پروژه را ارسال کنید. شرایط تامین مستقیم و قیمت درب کارخانه برای مدل های قابل سفارش پس از تایید موجودی و مشخصات اعلام می شود.
شماره تماس دفتر: ۰۲۸۳۲۲۲۲۷۱۷
موبایل و واتس اپ: ۰۹۱۲۳۸۲۷۸۶۵
سوالات متداول درباره ساندویچ پانل پشم شیشه
ساندویچ پانل پشم شیشه چیست؟
نوعی پوشش پیش ساخته با هسته عایق الیاف پشم شیشه است که میان دو لایه محافظ قرار می گیرد و برای برخی کاربردهای سقفی، دیواری و صنعتی استفاده می شود.
ساندویچ پانل پشم شیشه چه کاربردی دارد؟
این محصول می تواند برای پوشش سقف و دیوار بعضی ساختمان های صنعتی، سوله ها، انبارها و پارتیشن های داخلی استفاده شود؛ مشروط به انطباق مشخصات محصول با نیاز پروژه.
ساندویچ پانل پشم شیشه در چه ضخامت هایی عرضه می شود؟
ضخامت به مدل و تولیدکننده بستگی دارد. در بازار بین المللی، مدل هایی با ضخامت های مختلف از جمله ۵، ۷.۵، ۱۰ و ۱۵ سانتی متر وجود دارند؛ اما ضخامت های قابل سفارش باید از تامین کننده تایید شوند.
وزن ساندویچ پانل پشم شیشه چقدر است؟
وزن به ضخامت و دانسیته هسته، جنس و ضخامت ورق ها و ساختار پانل بستگی دارد. وزن دقیق هر مترمربع باید از جدول فنی همان محصول استخراج شود.
ساندویچ پانل پشم شیشه چه ویژگی های عایق حرارتی دارد؟
هسته الیافی پشم شیشه انتقال حرارت را کاهش می دهد. مقدار عملکرد حرارتی کل پانل با ضریب U مشخص می شود و به ضخامت، مشخصات هسته و اتصالات بستگی دارد.
آیا ساندویچ پانل پشم شیشه عایق صوتی است؟
بله، می تواند عملکرد عایق صوتی مناسبی داشته باشد؛ اما میزان کاهش انتقال صوت باید با شاخص آزمون شده Rw مشخص شود. برای جذب صوت داخل سالن نیز باید مشخصات آکوستیک سطح پانل بررسی شوند.
تفاوت ساندویچ پانل پشم شیشه و پشم سنگ چیست؟
تفاوت اصلی در ماده اولیه و بعضی ویژگی های ساختاری، دانسیته و مکانیکی است. عملکرد حرارتی، صوتی و حریق هر محصول باید با دیتاشیت و آزمون های معتبر مقایسه شود.
قیمت ساندویچ پانل پشم شیشه چگونه محاسبه می شود؟
قیمت به نوع و ضخامت هسته، دانسیته، جنس و ضخامت ورق، ابعاد، حجم سفارش و هزینه های حمل و نصب وابسته است.
چه نوع ورقی برای ساندویچ پانل پشم شیشه استفاده می شود؟
بسته به طراحی و امکانات سازنده، می توان از ورق فولادی گالوانیزه، فولاد دارای پوشش آلومینیوم و روی یا سایر پوشش های تاییدشده استفاده کرد. گزینه های واقعی قابل سفارش باید پیش از خرید مشخص شوند.
هنگام خرید ساندویچ پانل پشم شیشه چه مشخصاتی را باید بررسی کرد؟
ضخامت، دانسیته، وزن، عرض مفید، نوع ورق، عملکرد حرارتی و صوتی، مدارک حریق، سیستم اتصال و شرایط تحویل از مهم ترین مشخصات هستند.
آیا ساندویچ پانل پشم شیشه برای پروژه های نیازمند مقاومت حریق مناسب است؟
برخی محصولات دارای هسته پشم شیشه برای کاربردهای دارای الزامات حریق طراحی می شوند. با این حال، تایید مناسب بودن محصول به طبقه بندی حریق و مدارک آزمون کل سیستم نصب شده وابسته است و نمی توان صرف وجود پشم شیشه را معادل مقاومت حریق مشخص دانست.
