ساندویچ پانل کامپوزیت نوعی ساختار چندلایه است که معمولا از دو پوسته بیرونی و یک هسته میانی تشکیل می شود. در این ساختار، مواد مختلف با یکدیگر ترکیب می شوند تا مجموعه نهایی متناسب با کاربرد، ویژگی هایی مانند سختی خمشی مناسب نسبت به وزن، مقاومت مکانیکی یا عایق حرارتی داشته باشد. جنس هسته می تواند فوم پلیمری یا ساختار لانه زنبوری باشد و پوسته ها نیز از فلز، فایبرگلاس یا کامپوزیت های تقویت شده ساخته شوند.
نکته مهم این است که ساندویچ پانل کامپوزیتی با ورق کامپوزیت آلومینیوم نمای ساختمان یکسان نیست. هر دو ساختار چندلایه دارند، اما طراحی، ابعاد، عملکرد و کاربرد آن ها می تواند کاملا متفاوت باشد. همچنین عبارت «کامپوزیت» به تنهایی نوع مشخصی از ساندویچ پانل را تعیین نمی کند؛ برای شناخت محصول باید جنس هسته، پوسته ها و کاربرد نهایی مشخص باشد.
ساندویچ پانل کامپوزیت چیست؟
ساندویچ پانل کامپوزیت (Composite Sandwich Panel) یک ساختار مهندسی شده است که از ترکیب چند ماده با وظایف متفاوت ساخته می شود. هدف از این ترکیب، استفاده هم زمان از ویژگی های هسته و لایه های بیرونی است.
در یک ساختار ساندویچی، پوسته های بیرونی معمولا بخش مهمی از تنش های کششی و فشاری ناشی از خمش را تحمل می کنند. هسته میانی نیز فاصله میان پوسته ها را حفظ کرده و در انتقال نیروهای برشی نقش دارد.
این طراحی می تواند بدون افزایش متناسب وزن، سختی خمشی مجموعه را افزایش دهد؛ البته میزان این مزیت به مواد، ضخامت لایه ها و کیفیت اتصال آن ها وابسته است.
در صنعت ساختمان، ساندویچ پانل عایق دار با پوسته های فلزی و هسته پلیمری یا معدنی یکی از ساختارهای متداول است. در مقابل، در بعضی صنایع تخصصی از پانل هایی با پوسته فایبرگلاس، فیبر کربن یا هسته لانه زنبوری استفاده می شود.
بنابراین «کامپوزیت» در این عبارت بیشتر به ماهیت ترکیبی ساختار اشاره دارد و لزوما نام یک محصول مشخص با ترکیبات ثابت نیست.

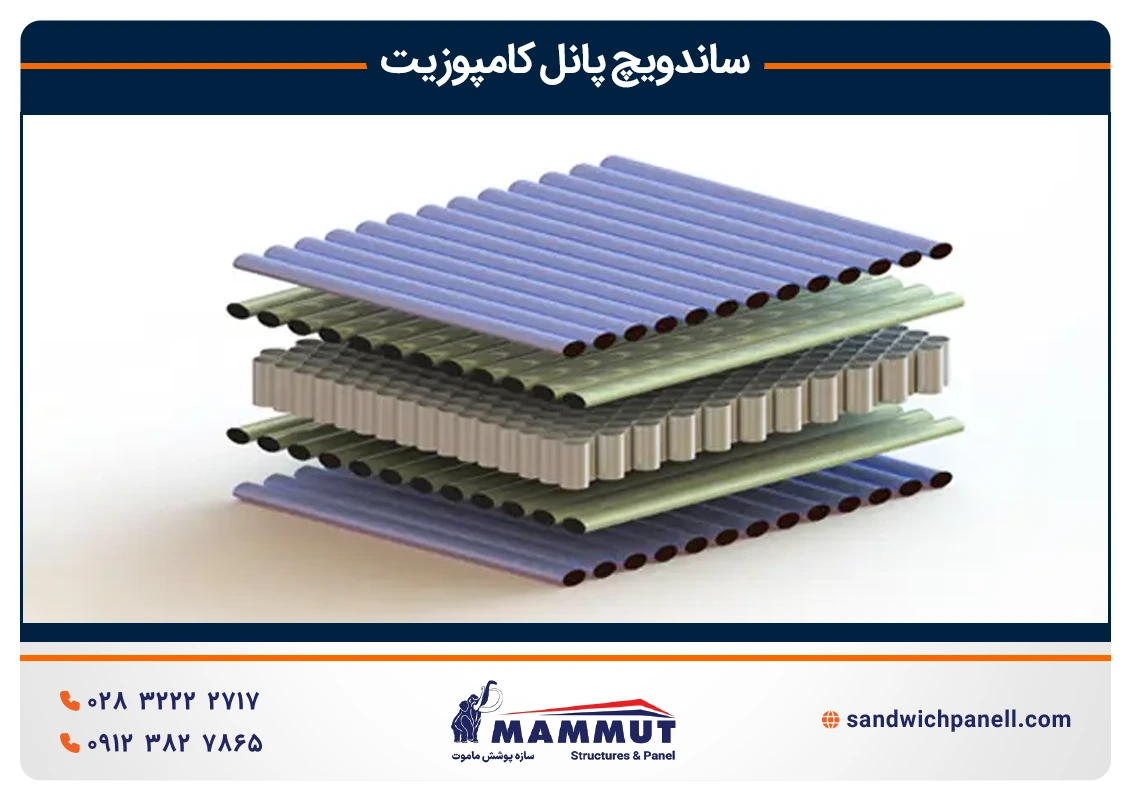

ساندویچ پانل کامپوزیت از چه اجزایی تشکیل شده است؟
اجزای اصلی این ساختار عبارت اند از هسته میانی، دو پوسته بیرونی و محل اتصال میان لایه ها. انتخاب مواد هر بخش، عملکرد محصول نهایی را تعیین می کند.
هسته میانی ساندویچ پانل کامپوزیت
هسته در ساختار ساندویچی، فاصله میان پوسته ها را حفظ کرده و به انتقال نیروهای برشی کمک می کند. در پانل های عایق دار، هسته وظیفه مهم دیگری نیز دارد: کاهش انتقال حرارت.
انواع متداول هسته عبارت اند از:
- فوم پلی یورتان (PUR) و پلی ایزوسیانورات (PIR): برای ساخت بعضی پانل های عایق دار ساختمانی استفاده می شوند.
- پلی استایرن (EPS و XPS): هسته های پلیمری با ویژگی های متفاوت که باید براساس مشخصات هر محصول بررسی شوند.
- پشم سنگ و سایر هسته های معدنی: در ساختارهای مناسب برای کاربردهای حرارتی، صوتی یا دارای الزامات حریق استفاده می شوند.
- هسته لانه زنبوری (Honeycomb): ساختاری سلولی که در پانل های سبک و مهندسی شده کاربرد دارد.
هسته فومی و هسته لانه زنبوری عملکرد یکسانی ندارند. برای مثال، یک هسته لانه زنبوری با سلول های باز را نباید بدون بررسی، معادل یک فوم عایق حرارتی دانست.
جنس لایه های بیرونی ساندویچ پانل
پوسته های خارجی می توانند از مواد مختلفی ساخته شوند:
ورق فولادی: مانند فولاد گالوانیزه یا پوشش های فلزی مناسب که در پانل های ساختمانی کاربرد دارند.
ورق آلومینیومی: برای ساختارهایی که وزن، شکل پذیری یا مقاومت محیطی اهمیت دارد.
فایبرگلاس یا GFRP: کامپوزیت تقویت شده با الیاف شیشه که در بعضی پنل های صنعتی و تخصصی استفاده می شود.
کامپوزیت تقویت شده با فیبر کربن یا CFRP: در کاربردهای مهندسی خاص که نسبت سختی یا استحکام به وزن اهمیت دارد، به کار می رود.
جنس پوسته باید متناسب با شرایط بارگذاری، رطوبت، مواد شیمیایی و الزامات حریق انتخاب شود.
نقش هسته، پوسته و اتصال لایه ها در عملکرد پانل
عملکرد ساندویچ پانل به هماهنگی این سه بخش وابسته است.
پوسته ها در مقاومت خمشی نقش دارند؛ هسته، نیروهای برشی را منتقل می کند و فاصله پوسته ها را حفظ می کند؛ اتصال میان لایه ها نیز باید انتقال نیرو را بدون جداشدگی زودرس امکان پذیر سازد.
اگر اتصال هسته و پوسته کیفیت کافی نداشته باشد، احتمال جداشدگی لایه ها یا Delamination وجود دارد. این موضوع می تواند ظرفیت مکانیکی و دوام محصول را کاهش دهد.
به همین دلیل، در ارزیابی یک پانل کامپوزیتی، فقط جنس مواد اهمیت ندارد؛ کیفیت ساخت و اتصال لایه ها نیز تعیین کننده است.
انواع ساندویچ پانل کامپوزیت
ساندویچ پانل های کامپوزیتی را می توان براساس جنس هسته، نوع پوسته یا ساختار داخلی دسته بندی کرد.
این دسته بندی ها همیشه از یکدیگر مستقل نیستند. برای مثال، یک پانل می تواند هم هسته فومی و هم پوسته فلزی داشته باشد.
| نوع ساختار | ویژگی اصلی | نمونه کاربرد |
|---|---|---|
| هسته فومی | وزن نسبتا کم و امکان عایق کاری حرارتی | پوشش های ساختمانی و صنعتی |
| پوسته فلزی | استفاده از ورق فلزی در سطوح خارجی | سقف و دیوار ساختمان |
| پوسته فایبرگلاس | پوسته کامپوزیتی تقویت شده با الیاف شیشه | محفظه ها و تجهیزات صنعتی |
| هسته لانه زنبوری | ساختار سلولی با سختی مناسب نسبت به وزن | تجهیزات حمل و سازه های سبک تخصصی |

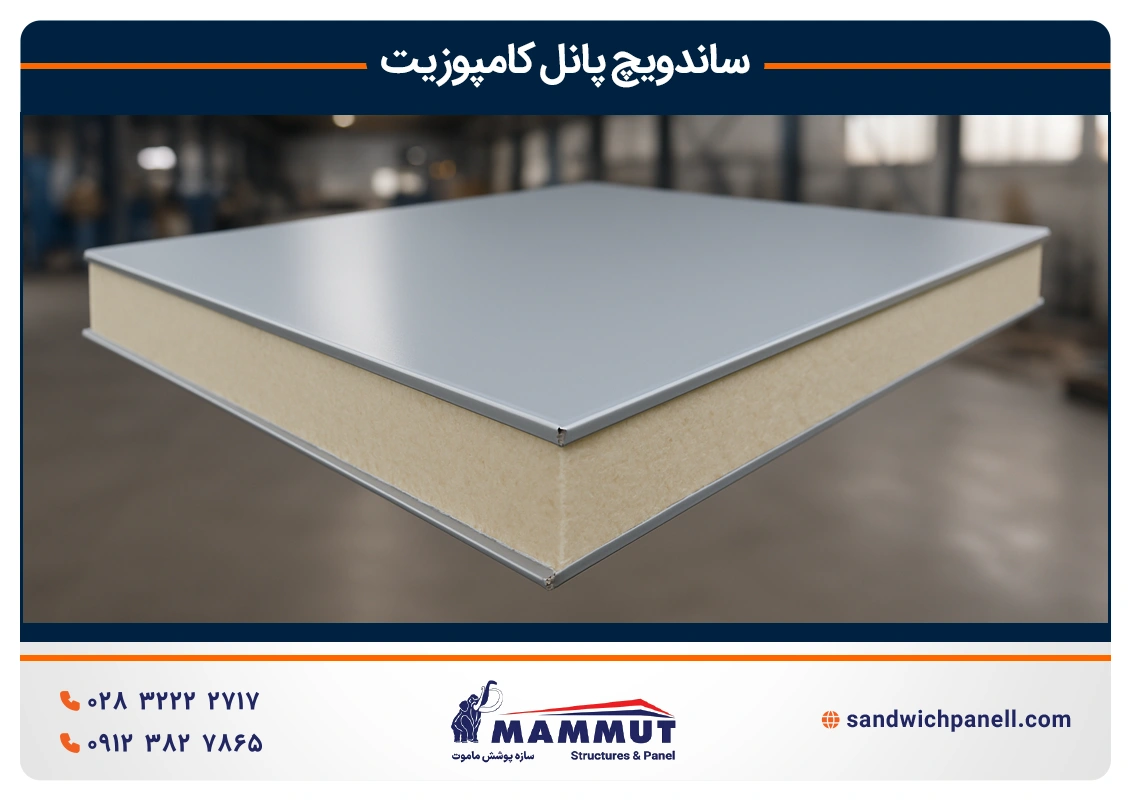

ساندویچ پانل کامپوزیت با هسته فومی
در این نوع، هسته از فوم پلیمری ساخته می شود و پوسته ها می توانند فلزی یا کامپوزیتی باشند.
نوع فوم بر عملکرد حرارتی، وزن، مقاومت مکانیکی و رفتار محصول در شرایط محیطی تاثیر می گذارد.
برای کاربردهای ساختمانی، انتخاب نوع هسته باید براساس ضخامت، ضریب هدایت حرارتی و الزامات فنی پروژه انجام شود.
ساندویچ پانل با پوسته فلزی
این ساختار یکی از انواع شناخته شده پانل های عایق دار در ساختمان سازی است.
پوسته های فولادی یا آلومینیومی همراه با هسته عایق، یک مجموعه چندلایه تشکیل می دهند که می تواند برای پوشش سقف یا دیوار طراحی شود.
در این محصولات، نوع پروفیل، ضخامت ورق، سیستم اتصال و فاصله تکیه گاه ها نیز بر عملکرد مکانیکی و اجرایی تاثیر دارند.
ساندویچ پانل با پوسته فایبرگلاس یا کامپوزیت
در بعضی کاربردهای صنعتی، پوسته های فلزی با لایه های کامپوزیتی تقویت شده با الیاف جایگزین می شوند.
این ساختار می تواند برای محفظه ها، بدنه تجهیزات و برخی محیط هایی که وزن یا مقاومت در برابر شرایط خاص اهمیت دارد، مناسب باشد.
با این حال، مقاومت شیمیایی، دوام سطح و عملکرد حریق آن باید براساس نوع رزین، الیاف و محصول نهایی بررسی شوند.

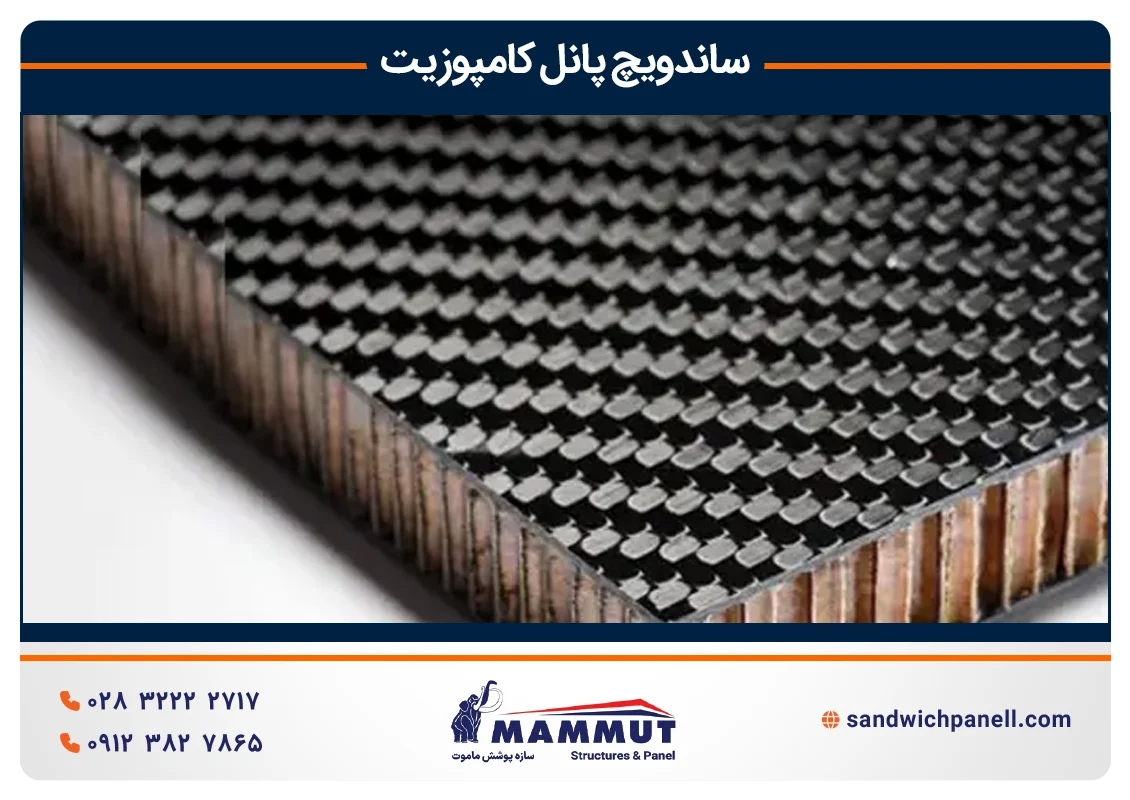

ساندویچ پانل کامپوزیتی لانه زنبوری
در این محصول، هسته دارای سلول هایی با آرایش هندسی لانه زنبوری است که می تواند از آلومینیوم، آرامید یا مواد پلیمری ساخته شود.
هدف استفاده از این ساختار معمولا دستیابی به سختی خمشی مناسب با جرم نسبتا کم است.
پانل های لانه زنبوری در بعضی اجزای حمل و نقل، سازه های دریایی و تجهیزات تخصصی مورد استفاده قرار می گیرند. اما نوع هسته، جنس پوسته و روش اتصال باید متناسب با بارگذاری و محیط انتخاب شوند.
نکته مهم: استفاده از نام «کامپوزیت لانه زنبوری» به معنای مناسب بودن آن برای دیوار سردخانه یا جایگزینی مستقیم با ساندویچ پانل ساختمانی نیست.

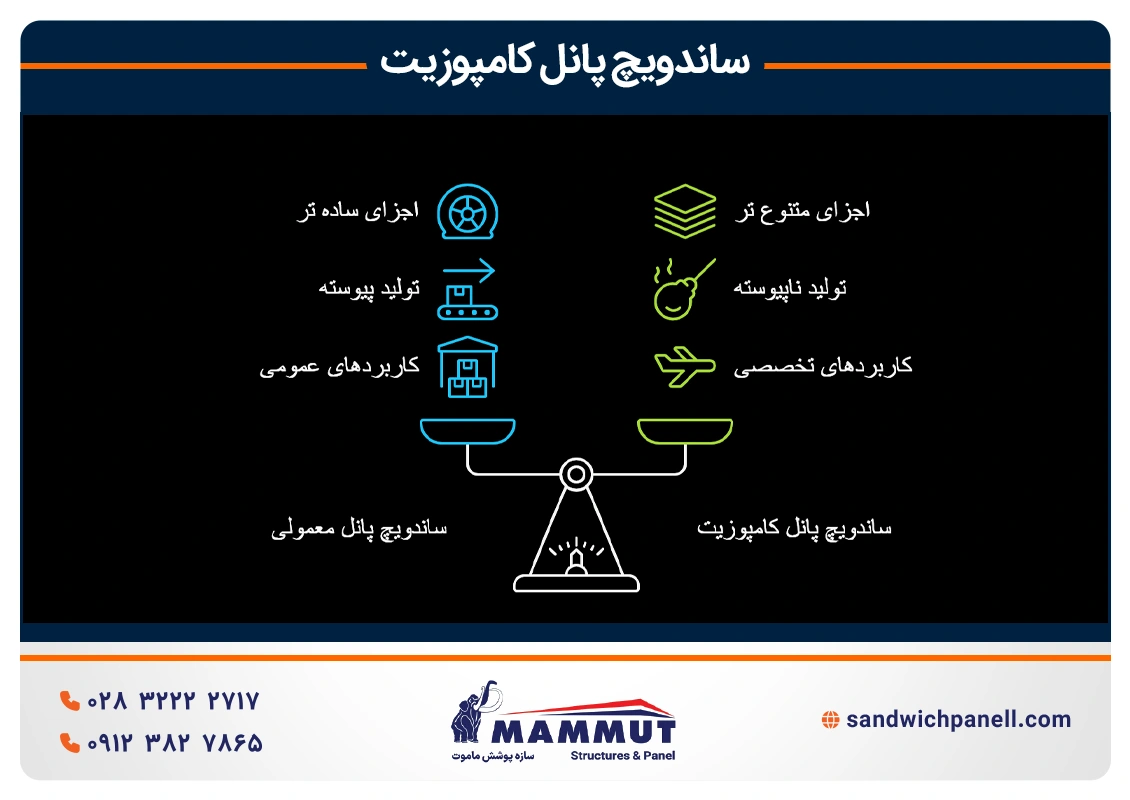

مزایا و محدودیت های ساندویچ پانل کامپوزیت
مزایای ساندویچ پانل کامپوزیت
نسبت سختی به وزن مناسب: ساختار ساندویچی می تواند در مقایسه با بعضی ورق های یکپارچه، سختی خمشی بالاتری نسبت به جرم ایجاد کند.
امکان عایق کاری حرارتی: در محصولاتی که هسته عایق مناسب دارند، انتقال حرارت کاهش می یابد. این ویژگی را نباید به تمام هسته های لانه زنبوری یا ساختارهای تخصصی تعمیم داد.
تنوع مواد تشکیل دهنده: امکان انتخاب پوسته فلزی یا الیافی و هسته های متفاوت، طراحی پانل را برای شرایط مختلف فراهم می کند.
قابلیت تولید ساختارهای سبک: در بعضی کاربردها، استفاده از هسته کم چگالی می تواند وزن مجموعه را کاهش دهد.
محدودیت ها و معایب ساندویچ پانل کامپوزیت
وابستگی عملکرد به نوع ساختار: دو پانل با عنوان کامپوزیت ممکن است از نظر مقاومت، عایق حرارتی و دوام تفاوت زیادی داشته باشند.
احتمال جداشدگی لایه ها: کیفیت نامناسب اتصال یا بارگذاری خارج از محدوده طراحی می تواند به جداشدگی پوسته از هسته منجر شود.
رفتار متفاوت در برابر رطوبت و دما: دوام محصول به جنس رزین، پوشش سطحی، هسته و جزئیات آب بندی بستگی دارد.
لزوم بررسی ایمنی حریق: قابل احتراق بودن یا نبودن اجزای مختلف، به تنهایی طبقه بندی حریق کل مجموعه را مشخص نمی کند. باید مدارک آزمون معتبر همان محصول بررسی شود.
محدودیت در تعمیر و اصلاح: تعمیر بعضی پانل های کامپوزیتی، به ویژه در صورت آسیب دیدگی هسته یا اتصال لایه ها، ممکن است نیازمند روش تخصصی باشد.
بنابراین انتخاب محصول مناسب باید براساس مشخصات قابل اندازه گیری انجام شود، نه عباراتی مانند «کاملا ضد حریق»، «سبک ترین پانل» یا «مقاوم در تمام شرایط».
کاربردهای ساندویچ پانل کامپوزیت
کاربرد ساندویچ پانل کامپوزیت در ساختمان سازی
در صنعت ساختمان، پانل های عایق دار چندلایه برای پوشش دیوارهای خارجی، جداکننده های داخلی، سقف ها و برخی سازه های پیش ساخته استفاده می شوند.
برای این کاربردها، عملکرد حرارتی و مکانیکی، سرعت اجرا، نوع اتصال و شرایط اقلیمی باید بررسی شوند.
کاربردهای صنعتی
پانل های کامپوزیتی در ساخت برخی محفظه های صنعتی، بدنه تجهیزات و سازه هایی که وزن و سختی اهمیت دارند، کاربرد دارند.
در این موارد، انتخاب پوسته و هسته می تواند براساس مقاومت مکانیکی، شرایط محیطی و محدودیت وزن انجام شود.
استفاده در سقف و دیوار
برای پوشش دیوار ساختمان، باید از محصولی استفاده شود که برای بارهای وارده، ابعاد دهانه و شرایط اتصال دیوار طراحی شده باشد.
در ساندویچ پانل دیواری، نوع اتصال، جنس ورق و نیاز حرارتی ساختمان از معیارهای اصلی هستند.
در مقابل، ساندویچ پانل سقفی باید علاوه بر انتقال حرارت، از نظر بار باد و برف، شیب سقف و آب بندی بررسی شود.
صرف چندلایه بودن یک پانل به معنی مناسب بودن آن برای هر دو کاربرد نیست.
کاربرد در فضاهای عایق کاری شده
در فضاهایی با دمای کنترل شده، کیفیت اتصال لایه ها و پیوستگی عایق اهمیت زیادی دارد.
برای مثال، در ساندویچ پانل سردخانه ای، مقاومت حرارتی، بخاربندی و جزئیات اتصال باید با شرایط برودتی سازگار باشند.
همچنین در ساندویچ پانل کلین روم، علاوه بر مشخصات ساختاری، کیفیت سطح، قابلیت نظافت و کنترل آلودگی از معیارهای انتخاب هستند.
این محصولات کاربردهای مشخصی دارند و نباید هر پانل کامپوزیتی را بدون بررسی جایگزین آن ها کرد.
تفاوت ساندویچ پانل کامپوزیت و ورق کامپوزیت آلومینیوم چیست؟
یکی از ابهام های رایج، استفاده از عبارت «پانل کامپوزیت» برای دو محصول با کاربرد متفاوت است.
ساندویچ پانل ساختمانی عایق دار معمولا از دو پوسته و یک هسته نسبتا ضخیم تشکیل می شود که برای تامین نیازهای حرارتی و مکانیکی یک بخش از پوشش ساختمان طراحی شده است.
اما ورق کامپوزیت آلومینیوم یا ACM معمولا شامل دو لایه نازک آلومینیومی و یک هسته پلیمری یا معدنی است و در بسیاری از پروژه ها برای پوشش نما و سطوح معماری استفاده می شود.
به عنوان نمونه، ورق ALPOLIC A2 با ضخامت کل ۴ میلی متر تولید می شود؛ در حالی که ساندویچ پانل عایق دار ساختمانی می تواند ضخامت چند سانتی متری داشته باشد.
این مثال نشان می دهد که شباهت چندلایه بودن، به معنای یکسان بودن عملکرد دو محصول نیست.
مقایسه ساندویچ پانل کامپوزیتی و ورق کامپوزیت آلومینیوم
| معیار | ساندویچ پانل عایق دار ساختمانی | ورق کامپوزیت آلومینیوم نما |
|---|---|---|
| ساختار | دو پوسته و هسته عایق | دو ورق نازک آلومینیوم و هسته میانی |
| ضخامت | معمولا چند سانتی متر | در بسیاری از محصولات چند میلی متر |
| وظیفه اصلی | پوشش ساختمانی همراه با عایق کاری | پوشش نما یا سطوح معماری |
| عملکرد حرارتی | وابسته به هسته و ضخامت عایق | به تنهایی جایگزین عایق حرارتی ساختمان نیست |
| سیستم نصب | اتصالات مخصوص سقف یا دیوار | زیرسازی و اتصالات مخصوص نما |
| معیار انتخاب | مقاومت حرارتی، بارگذاری، اتصال و دوام | ظاهر، سطح، ابعاد، رفتار حریق و زیرسازی |
این مقایسه مربوط به محصولات متداول هر گروه است؛ زیرا برخی پانل های کامپوزیتی تخصصی می توانند ساختار یا کاربرد متفاوتی داشته باشند.
چگونه محصول مناسب را تشخیص دهیم؟
اگر محصول برای نمای ساختمان استفاده می شود، ابتدا مشخص کنید هدف، اجرای پوشش معماری است یا ساخت یک دیوار عایق دار.
برای پوشش صنعتی یا جداره خارجی، باید عملکرد حرارتی، نوع اتصال و ظرفیت مکانیکی محصول مشخص شود.
برای نمای کامپوزیت آلومینیومی نیز نوع هسته، ضخامت ورق آلومینیوم، پوشش سطح و الزامات حریق مجموعه نما اهمیت دارند.
بهتر است پیش از انتخاب، از تامین کننده مقطع لایه ها، دیتاشیت و کاربرد تاییدشده محصول را درخواست کنید.
هنگام انتخاب ساندویچ پانل کامپوزیت چه مشخصاتی را بررسی کنیم؟
برای مقایسه فنی محصولات، اطلاعات زیر باید مشخص باشند.
| مشخصه | دلیل اهمیت |
|---|---|
| جنس هسته | تعیین ویژگی های حرارتی و مکانیکی |
| جنس پوسته ها | تاثیر بر مقاومت، وزن و شرایط محیطی |
| ضخامت کل و ضخامت هر لایه | تاثیر بر جرم، سختی و عملکرد |
| وزن واحد سطح | بررسی بار مرده و محدودیت حمل |
| مقاومت خمشی و برشی | ارزیابی ظرفیت مکانیکی |
| کیفیت اتصال لایه ها | کاهش خطر جداشدگی و افت عملکرد |
| ضریب انتقال حرارت U | بررسی عملکرد عایق در محصولات ساختمانی |
| مقاومت در برابر رطوبت و خوردگی | بررسی دوام در محل استفاده |
| طبقه بندی حریق | انطباق با الزامات ایمنی |
| نوع اتصال و زیرسازی | سازگاری با روش اجرای پروژه |
در کاربردهای ساختمانی، استاندارد EN 14509:2013 یکی از مراجع فنی برای ساندویچ پانل های عایق دار با دو پوسته فلزی و کاربردهای مشمول دامنه آن است.
در ساختارهای کامپوزیتی تخصصی نیز آزمون هایی مانند ASTM C393 برای بررسی خواص برشی هسته در خمش کاربرد دارند.
البته هیچ استاندارد واحدی به صورت خودکار تمام انواع پانل کامپوزیتی را پوشش نمی دهد.
اگر برای پروژه خود میان پانل عایق دار فلزی، پانل با پوسته کامپوزیتی و ورق کامپوزیت نما مردد هستید، مشخصات کاربری، ابعاد و شرایط محیطی را برای کارشناسان فنی سازه پوشش ماموت ارسال کنید تا ساختار مناسب پروژه بررسی شود.
تجربه اجرایی سازه پوشش ماموت در پروژه های صنعتی
انتخاب ساختار مناسب پانل در پروژه های صنعتی، تنها به جنس پوسته یا هسته محدود نمی شود. هماهنگی ابعاد، فاصله زیرسازی، نحوه اتصال و شرایط بهره برداری نیز بر عملکرد مجموعه تاثیر دارند.
در سوابق منتشرشده شرکت سازه پوشش ماموت، پروژه توسعه گروه پژوهش صنعت مدرن با ۹۲۷۰ مترمربع ساندویچ پانل دیواری و ۷۳۱۸ مترمربع ساندویچ پانل سقفی معرفی شده است. این پروژه نمونه ای از تجربه اجرای پوشش صنعتی در مقیاس بزرگ است؛ اما اطلاعات موجود، استفاده از پانل با پوسته کامپوزیتی خاص را در آن تایید نمی کند.
متن پیشنهادی برای نقل قول تیم فنی، با نیاز به تایید پیش از انتشار:
«توی پروژه هایی مثل توسعه گروه پژوهش صنعت مدرن که بیش از ۹ هزار مترمربع پانل دیواری و ۷ هزار مترمربع پانل سقفی داشته، فقط انتخاب جنس پانل مطرح نیست. باید ببینیم هر قسمت چه بار و شرایطی داره، فاصله زیرسازی چقدره و اتصال ها چطور اجرا می شن. درباره ساندویچ پانل کامپوزیتی هم دقیقا همین موضوع مهمه. اول باید جنس هسته و پوسته مشخص باشه، بعد درباره وزن، مقاومت و کاربردش تصمیم بگیریم. صرف اینکه یک محصول چندلایه است، دلیل نمی شه برای هر پروژه ای مناسب باشه.»
سوالات متداول درباره ساندویچ پانل کامپوزیت
ساندویچ پانل کامپوزیت چیست؟
ساختاری چندلایه است که از دو پوسته بیرونی و یک هسته میانی تشکیل می شود. جنس و وظیفه لایه ها براساس کاربرد محصول متفاوت است.
ساندویچ پانل کامپوزیت از چه موادی ساخته می شود؟
پوسته ها می توانند از فولاد، آلومینیوم، فایبرگلاس یا کامپوزیت های تقویت شده باشند. هسته نیز ممکن است فومی، معدنی یا لانه زنبوری باشد.
هسته ساندویچ پانل کامپوزیت چه انواعی دارد؟
هسته های فومی مانند PUR، PIR، EPS و XPS، هسته های معدنی و ساختارهای لانه زنبوری از گزینه های شناخته شده هستند. هر نوع ویژگی های متفاوتی دارد.
ساندویچ پانل کامپوزیت چه کاربردهایی دارد؟
بسته به ساختار، می تواند در پوشش های ساختمانی، تجهیزات صنعتی، محفظه ها و برخی سازه های سبک تخصصی استفاده شود.
تفاوت ساندویچ پانل کامپوزیت با ورق کامپوزیت آلومینیوم چیست؟
ساندویچ پانل ساختمانی عایق دار معمولا برای تشکیل جداره سقف یا دیوار همراه با عایق کاری طراحی می شود. ورق کامپوزیت آلومینیوم متداول بیشتر در پوشش نما و سطوح معماری کاربرد دارد.
آیا تمام ساندویچ پانل های کامپوزیتی عایق حرارتی هستند؟
خیر. عملکرد حرارتی به جنس و ضخامت هسته بستگی دارد. بعضی پانل های تخصصی بیشتر برای مقاومت مکانیکی و کاهش وزن طراحی می شوند.
آیا ساندویچ پانل کامپوزیت ضد حریق است؟
این ویژگی را نمی توان به تمام پانل های کامپوزیتی نسبت داد. عملکرد حریق باید براساس ساختار واقعی و مدارک آزمون معتبر محصول مشخص شود.
هنگام انتخاب ساندویچ پانل کامپوزیت چه مشخصاتی باید بررسی شوند؟
جنس هسته و پوسته، ضخامت، وزن، مقاومت مکانیکی، عملکرد حرارتی، شرایط محیطی، مدارک حریق و روش اتصال از معیارهای اصلی هستند.
قیمت ساندویچ پانل کامپوزیت به چه عواملی بستگی دارد؟
قیمت به نوع محصول، جنس هسته و پوسته، ضخامت، ابعاد، فرایند ساخت، مشخصات فنی و مقدار سفارش بستگی دارد. برای مقایسه قیمت باید ابتدا ساختار دقیق محصولات یکسان یا قابل مقایسه باشد.
جمع بندی؛ کدام ساختار ساندویچ پانل کامپوزیت مناسب است؟
ساندویچ پانل کامپوزیت یک ساختار چندلایه است، نه یک محصول با جنس و مشخصات ثابت. برای شناخت آن باید ابتدا هسته و پوسته ها مشخص شوند و سپس عملکرد حرارتی، مکانیکی و شرایط نصب بررسی شود.
اگر هدف اجرای پوشش سقف یا دیوار ساختمان است، باید از پانلی استفاده شود که برای همان کاربرد طراحی و تایید شده باشد. اگر هدف اجرای نمای آلومینیوم کامپوزیت است، معیارهای انتخاب و سیستم زیرسازی متفاوت خواهند بود.
