درب ریلی سوله چیست؟ قیمت، نقشه، انواع و مراحل ساخت درب صنعتی

گلوگاه اصلی در بهره برداری از هر سوله صنعتی، سالن تولید یا انبار، نقطه ورود و خروج کالا و ماشین آلات است. درب ریلی سوله (Sliding Industrial Door) به عنوان شاهراه حیاتی ارتباط محیط داخل و خارج سازه فلزی، نقشی فراتر از یک مانع فیزیکی ایفا می کند. یک درب سوله صنعتی استاندارد باید همزمان تحمل فشارهای بالای باد (Wind Load) را داشته باشد، از هدررفت انرژی جلوگیری کند، امنیت مجموعه را تضمین نماید و در طول روز ده ها بار بدون استهلاک یاتاقان ها باز و بسته شود.

در پروژه های کلان صنعتی، انتخاب اشتباه نوع درب، به ویژه در دهانه های بزرگ، منجر به خروج سازه درب از ریل، افتادگی لنگه ها و توقف خطوط لجستیک کارخانه می شود. در این راهنمای جامع مهندسی، صفر تا صد اصول طراحی، استخراج نقشه درب ریلی سوله، متریال مصرفی و برآورد قیمت ساخت درب سوله را بررسی می کنیم.

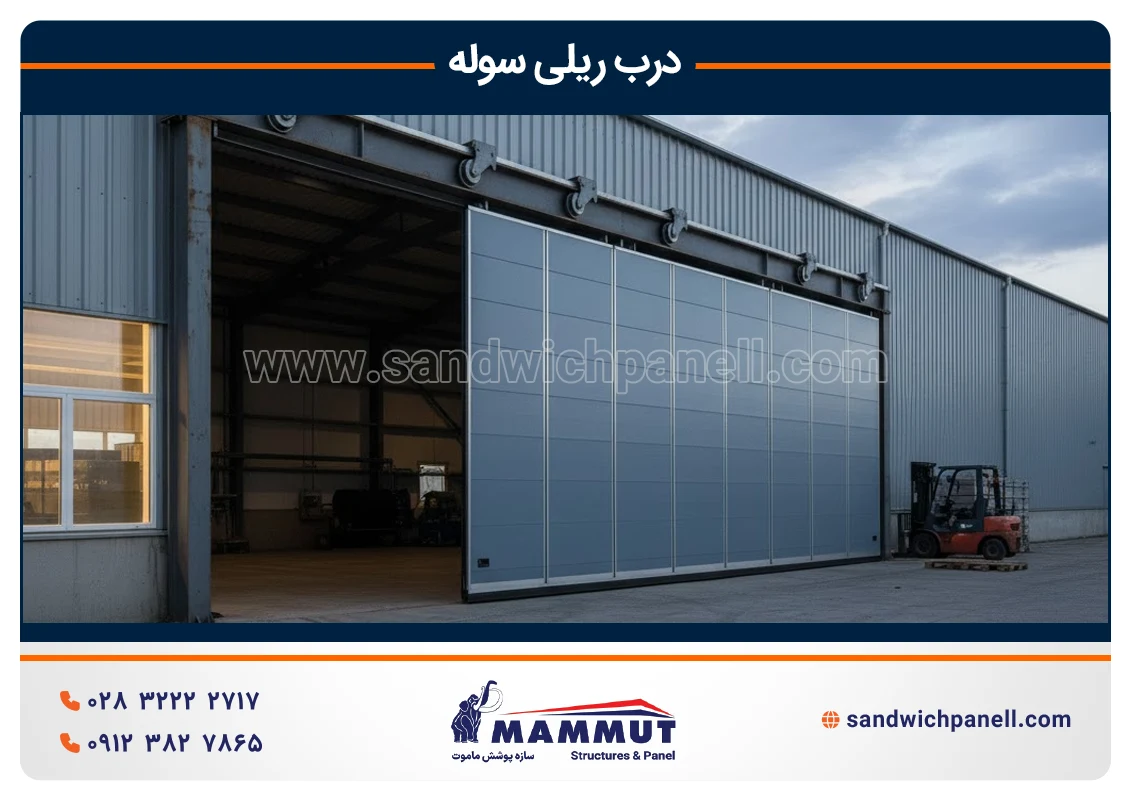

درب ریلی سوله چیست؟

درب ریلی سوله (یا درب کشویی سوله) سازه ای متحرک و فلزی است که برای مسدود کردن دهانه های عریض در سازه های صنعتی استفاده می شود. مکانیزم حرکت این درب ها بر پایه انتقال وزن و نیروی برشی روی یک خط نوار راهنما (ریل فولادی) استوار است. برخلاف درب های لولایی که وزن لنگه درب باعث ایجاد لنگر خمشی روی ستون ها می شود، درب سوله ریلی وزن خود را به صورت عمودی به فونداسیون کف (در مدل های Bottom-Rolling) یا به تیر حمال سقف (در مدل های Top-Hung) منتقل می کند.

این مکانیزم توزیع بار، به سازنده درب سوله اجازه می دهد تا درب هایی با ابعاد غول پیکر (گاهی تا عرض ۲۰ متر و ارتفاع ۱۰ متر) را برای ورود تریلی ها، جرثقیل ها یا قطعات عظیم الجثه طراحی کند، بدون آنکه نیازی به اشغال فضای شعاعی برای باز شدن درب باشد. استفاده از موتور گیربکس صنعتی، چرخ درب ریلی سخت کاری شده و شاسی فلزی سنگین، از الزامات ساخت این نوع درب ورودی سوله است.

انواع درب سوله

انتخاب نوع درب سالن صنعتی مستقیماً به کاربری، ابعاد دهانه و فضای مانور ماشین آلات در محوطه کارخانه بستگی دارد. به طور کلی انواع درب سوله به چهار دسته اصلی تقسیم می شوند:

۱. درب ریلی سوله (درب لغزنده سوله)

محبوب ترین و کارآمدترین گزینه برای محیط های صنعتی است. درب کشویی بزرگ می تواند به صورت تک لنگه (بازشو به یک سمت) یا دو لنگه (بازشو از وسط به طرفین) طراحی شود. درب ریلی صنعتی کمترین فضای ممکن را اشغال می کند و به دلیل پایداری بالا روی ریل، بالاترین مقاومت را در برابر طوفان و ضربات فیزیکی لیفتراک ها دارد.

۲. درب لولایی سوله (درب سوله لولایی)

این نوع درب بر روی پاشنه ها و لولاهای صنعتی سنگین می چرخد. درب سوله لولایی تنها برای دهانه های کوچک (نهایتاً عرض ۴ الی ۵ متر) توصیه می شود. نقطه ضعف اصلی درب لولایی صنعتی، ایجاد لنگر سنگین روی ستون های سوله و اشغال فضای زیاد در داخل یا خارج سوله هنگام باز شدن است. همچنین در برابر بادهای شدید، کنترل لنگه های بزرگ این درب ها بسیار خطرناک است.

۳. درب اتوماتیک سوله (موتوردار)

در سالن های تولید مدرن، سرعت تردد ماشین آلات لیفتراک و جلوگیری از اتلاف دمای سالن اهمیت بالایی دارد. درب اتوماتیک سوله، همان درب ریلی یا سکشنال است که به یک موتور گیربکس سه فاز قدرتمند مجهز شده است. موتور درب ریلی سوله بر اساس وزن خالص درب (از ۵۰۰ کیلوگرم تا ۴ تن) انتخاب شده و با ریموت، سنسورهای چشمی یا لوپ های مغناطیسی کف زمین فرمان می گیرد.

۴. درب تاشو سوله (Folding Doors)

درب های آکاردئونی یا تاشو برای دهانه هایی استفاده می شوند که فضای جانبی کافی برای حرکت درب ریلی وجود ندارد. این درب ها از پنل های عمودی متعددی تشکیل شده اند که هنگام باز شدن روی یکدیگر جمع می شوند. به دلیل تعدد یراق آلات و لولاها، استهلاک این مدل از درب سوله ریلی بیشتر است.

طراحی و نقشه درب ریلی سوله

یکی از پرتکرارترین چالش های کارفرمایان، عدم دسترسی به نقشه درب ریلی سوله استاندارد است. ساخت درب بدون پلان و محاسبات استاتیکی، قطعاً به شکست سازه منجر خواهد شد. طراحی درب سوله باید توسط مهندس سازه و در نرم افزارهایی مانند AutoCAD یا Tekla Structures انجام شود.

ابعاد استاندارد درب ریلی سوله

ابعاد درب سوله بر اساس نوع ماشین آلاتی که قرار است به سوله تردد کنند تعیین می شود:

• عبور لیفتراک و نیسان: عرض ۳ متر / ارتفاع ۳ الی ۳.۵ متر
• عبور کامیون های تک و جفت: عرض ۴ متر / ارتفاع ۴.۵ متر
• عبور تریلی کفی و چادری: عرض استاندارد ۵ تا ۶ متر / ارتفاع ۵.۵ تا ۶ متر (برای عبور ایمن تاج تریلی)
• سوله های ماشین آلات خاص (هواپیما، ماشین آلات معدنی): عرض های بالای ۱۰ متر با طراحی های چندلنگه تلسکوپی.

جزئیات اجرایی در پلان درب سوله

در نقشه ساخت درب سوله، موارد مهندسی زیر باید به دقت ترسیم و محاسبه شوند:

1. فضای جانبی (Clearance): اگر یک درب ریلی تک لنگه با عرض ۶ متر دارید، دقیقاً به ۶ متر و ۲۰ سانتی متر فضای دیواری مسطح در یک سمت دهانه نیاز دارید تا درب روی آن حرکت کند.
2. محاسبات شاسی کشی: وزن مرده (Dead Load) قاب فلزی و پوشش خارجی باید محاسبه شود تا سایز پروفیل دور درب (مثلاً قوطی ۸۰×۸۰ یا ۱۰۰×۱۰۰ میلی متر ضخامت ۳ میل) انتخاب گردد.
3. محل قرارگیری ریل فولادی: در نقشه اتوکد درب سوله، دتایل (Detail) اتصال ریل به فونداسیون بسیار مهم است. ریل نباید بالاتر از سطح کف کارخانه باشد تا مانع عبور لاستیک لیفتراک نشود. معمولاً ریل درون یک ناودانی توکار در بتن قرار می گیرد.
4. بادبندهای داخلی لنگه: برای جلوگیری از تاب برداشتن لنگه های بزرگ درب کشویی سوله، در نقشه شاسی کشی درب سوله، قوطی های تقویتی به صورت ضربدری (X-Bracing) یا شبکه ای تعبیه می شوند.

اجزای تشکیل دهنده درب ریلی سوله

کیفیت و طول عمر درب صنعتی، مستقیماً به کیفیت متریال و یراق آلات درب ریلی سوله بستگی دارد. یک درب استاندارد از بخش های زیر تشکیل شده است:

۱. ریل فولادی (Guide Rail)

مسیر حرکت درب است. معمولاً از ترانس های توپر فولادی (میلگرد نمره ۲۰ به بالا) یا مقاطع ریلی راه آهنی سبک، جوش داده شده روی پروفیل یا ناودانی ضخیم استفاده می شود. ریل باید کاملاً تراز (Level) باشد؛ حتی یک سانتی متر اختلاف تراز باعث سوختن موتور گیربکس یا حرکت خودبه خودی درب می شود.

۲. چرخ درب ریلی (Rollers / Bearings)

قلب تپنده مکانیزم حرکتی است. چرخ ها معمولاً از جنس چدن ضدسایش یا فولاد ماشین کاری شده با دستگاه CNC ساخته می شوند. درون این چرخ ها، یاتاقان ها و بلبرینگ های کف گرد تعبیه می شود. برای درب های سنگین بالای یک تن، استفاده از چرخ های جفت بلبرینگ الزامی است.

۳. شاسی فلزی (Frame)

اسکلت اصلی درب که وظیفه تحمل تنش ها را دارد. سازنده درب سوله برای کلاف اصلی از قوطی آهنی سنگین (مانند قوطی ۴۰×۸۰ یا ۱۰۰×۱۰۰) با ضخامت حداقل ۳ میلی متر استفاده می کند.

۴. قرقره های راهنمای بالایی (Top Guide Rollers)

در درب هایی که روی ریل کف حرکت می کنند، برای جلوگیری از سقوط درب به جلو یا عقب، در قسمت بالای درب قرقره های تفلونی (پلی آمید) نصب می شود که درون یک پروفیل ناودانی یا قوطی چاک دار مهار شده اند.

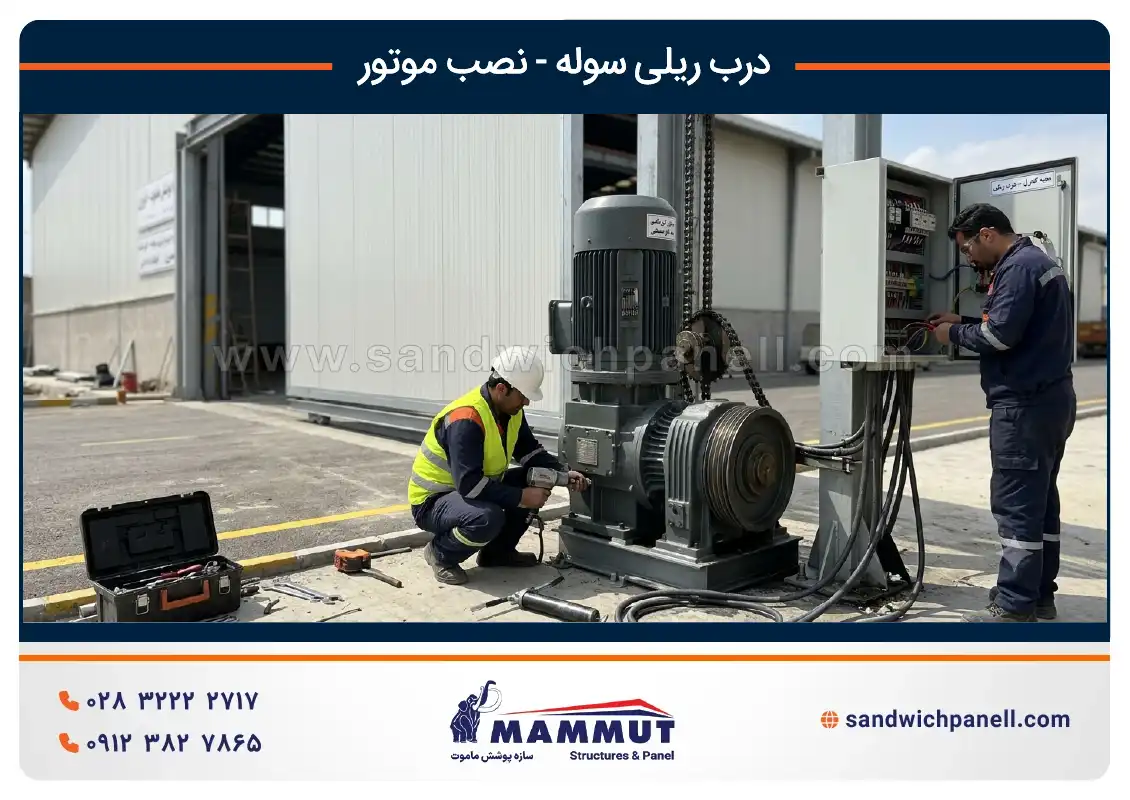

۵. موتور گیربکس (در مدل های اتوماتیک)

برای اتوماتیک کردن درب ورودی سوله، از موتورهای گیربکسی دنده شانه ای (Rack and Pinion) استفاده می شود. دنده شانه های فولادی روی شاسی درب جوش داده شده و چرخ دنده موتور با درگیری در آن ها، درب را به حرکت درمی آورد.

متریال مناسب برای ساخت درب سوله

یکی از سوالات کلیدی کارفرمایان این است که «جنس مناسب درب سوله چیست؟» متریال پوشش خارجی درب (Cladding) نقشی حیاتی در ایزولاسیون و زیبایی نمای ساختمان صنعتی دارد:

• ورق فولادی ساده یا کرکره ای: سنتی ترین روش ساخت درب است. وزن بالایی دارد، عایق دما و صدا نیست و در محیط های مرطوب سریعاً دچار زنگ زدگی می شود.
• ورق گالوانیزه و ورق رنگی: مقاومت بالاتری در برابر خوردگی دارند و برای زیباسازی درب سوله کارگاه صنعتی مناسب ترند، اما همچنان مشکل عدم عایق بودن (هدررفت شدید انرژی) را حل نمی کنند.
• ساندویچ پانل ماموت (بهترین انتخاب مهندسی): مدرن ترین و استانداردترین متریال برای ساخت درب صنعتی، استفاده از ساندویچ پانل های دیواری (با هسته عایق پلی یورتان و رویه ورق آلوزینک) به عنوان پرکننده شاسی درب است. این ترکیب علاوه بر وزن بسیار سبک، درب را تبدیل به یک عایق حرارتی مطلق می کند. در سوله های سردخانه، کارخانجات مواد غذایی و سوله مرغداری، استفاده از درب ریلی با پوشش ساندویچ پانل الزامی است.

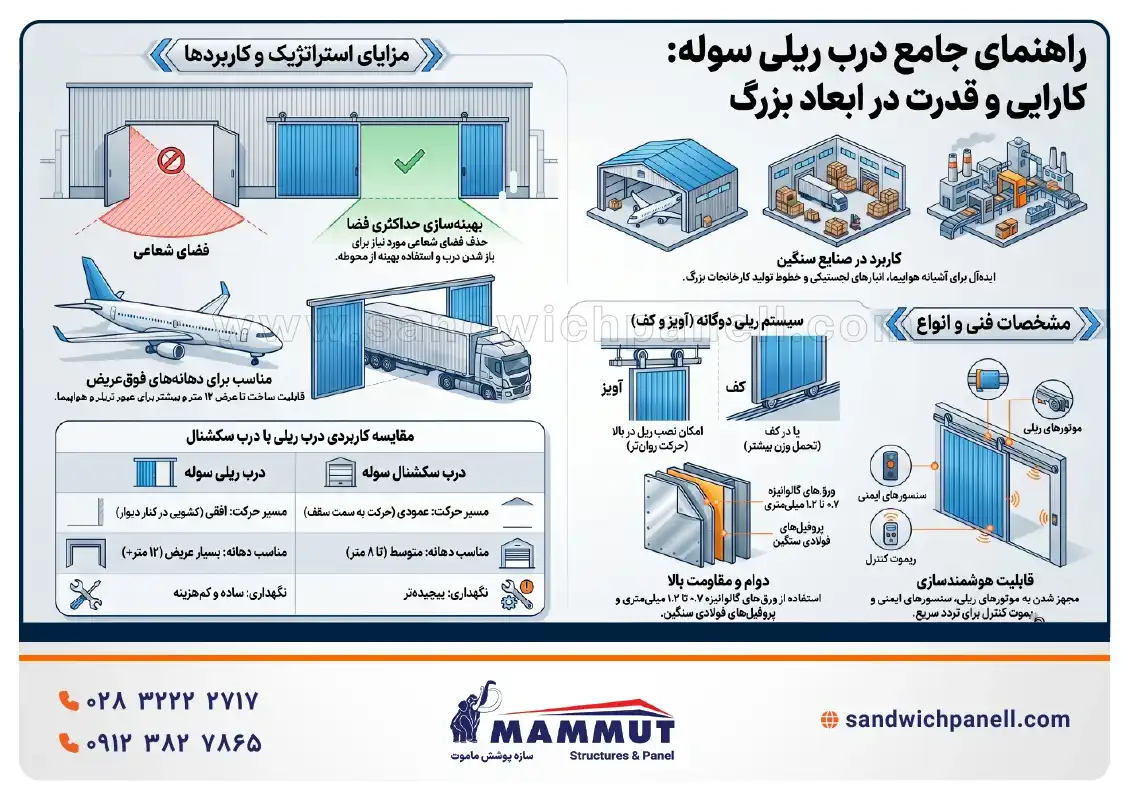

مقایسه درب ریلی و لولایی سوله

برای پاسخ به این سوال که «درب ریلی سوله بهتر است یا لولایی؟»، مقایسه زیر به عنوان یک راهنمای انتخاب درب سوله صنعتی ارائه شده است:

نتیجه گیری تخصصی: برای سالن های صنعتی و سوله ها، درب ریلی سوله همیشه انتخاب اول و برتر است و درب لولایی سوله تنها برای درب های نفررو یا درب های کوچک فرعی کارخانه توجیه فنی دارد.

کاربردهای درب ریلی سوله

درب لغزنده سوله به دلیل انعطاف پذیری در ابعاد و متریال، در صنایع مختلفی کاربرد دارد:

• درب سوله کارخانه و سالن تولید: با هدف تسریع لجستیک و عبور مکرر لیفتراک ها.
• درب سوله انبار: با هدف ایجاد بالاترین سطح امنیت فیزیکی در برابر سرقت.
• درب سوله کشاورزی و تراکتورسازی: با ابعاد بزرگ برای ورود و خروج کمباین ها و ادوات حجیم.
• درب سوله مرغداری و دامداری: با تاکید بر ایزولاسیون کامل و جلوگیری از ورود حشرات و جانوران موذی (استفاده از لاستیک های درزگیر EPDM در لبه های درب کشویی بزرگ الزامی است).

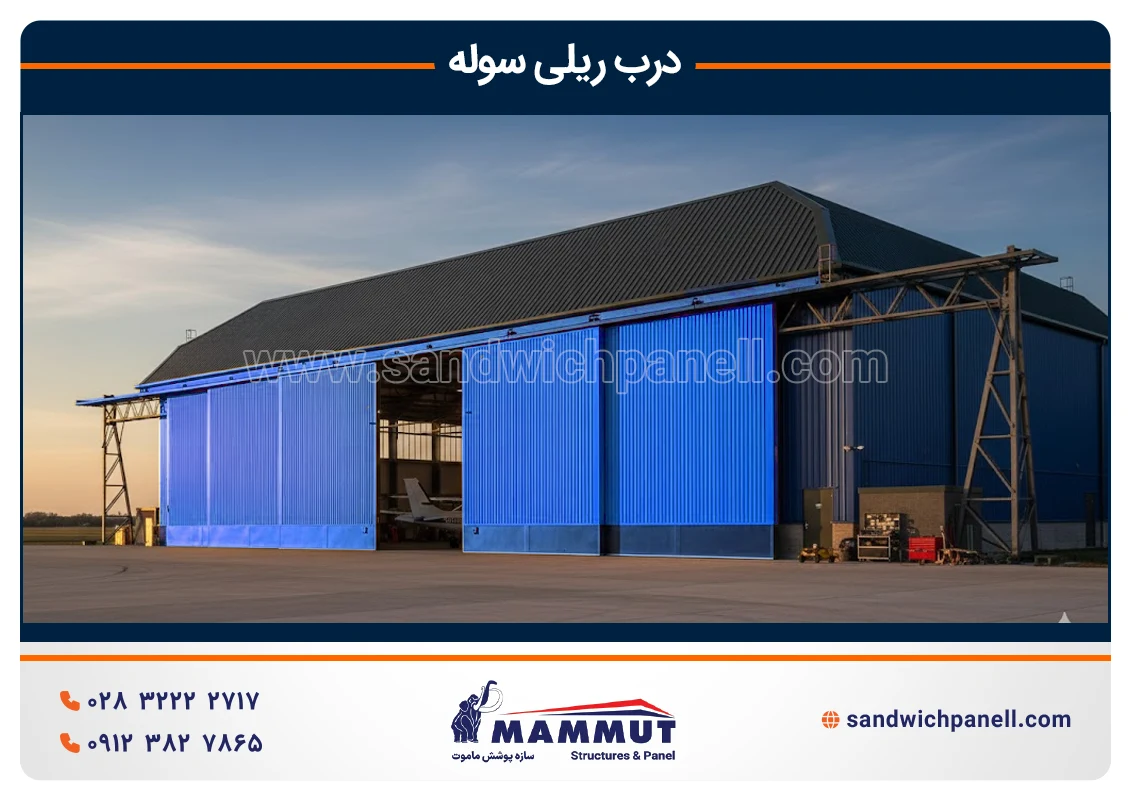

• آشیانه هواپیما و هلی کوپتر: درب های ریلی چندتکه و تلسکوپی غول پیکر.

مراحل ساخت و نصب درب ریلی سوله

برای کاربرانی که به دنبال «آموزش ساخت درب ریلی سوله» یا نظارت بر کار پیمانکار هستند، فرآیند اجرای درب سوله شامل مراحل زیر است:

1. بازدید، نقشه برداری و ترازسنجی: مهندس پروژه ابعاد دقیق دهانه را برداشت کرده و شیب زمین را بررسی می کند.
2. طراحی و استخراج شاپ دراوینگ (Shop Drawing): نقشه قطعات، سایز پروفیل ها و میزان برشکاری دقیقاً در نرم افزار مشخص می شود.

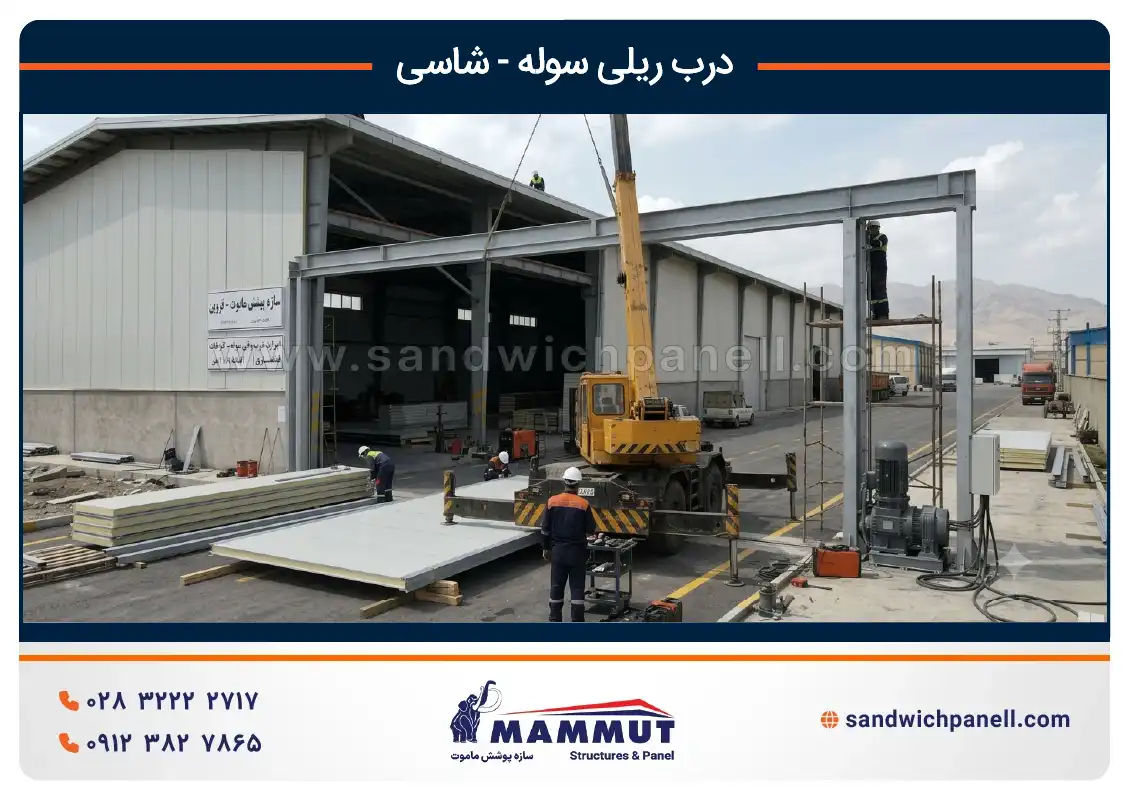

3. ساخت شاسی در کارگاه (شاسی کشی): پروفیل ها و قوطی های آهنی برش خورده و روی یک سطح کاملاً تراز (شابلون)، با دستگاه جوش CO2 یا اینورترهای صنعتی جوشکاری می شوند. رعایت گونیا بودن زاویه ها در این مرحله حیاتی است.
4. اعمال پوشش ضد خوردگی: شاسی فلزی پس از سنگ زنی محل جوش ها، با یک لایه زینک ریچ (ضد زنگ صنعتی) و رنگ اپوکسی یا پلی اورتان پوشش داده می شود.
5. اجرای فونداسیون ریل و نصب آن: کاتر زدن بتن کف سوله، قرار دادن ریل در ناودانی، تراز کردن دقیق با دوربین نقشه برداری و گروت ریزی.
6. نصب ورق فولادی یا ساندویچ پانل: پر کردن فضای شاسی با متریال پوششی و پرچ یا پیچ کردن آن ها.
7. نصب لنگه ها روی ریل: بلند کردن لنگه درب با جرثقیل، قرار دادن چرخ ها روی ریل کف و مهار کردن سریع قرقره های راهنمای بالایی.
8. نصب یراق آلات و تست حرکت: رگلاژ یاتاقان ها، نصب لاستیک های درزگیر و تست دستی باز و بسته شدن (درب استاندارد ۲ تنی باید با نیروی یک دست به راحتی روی ریل حرکت کند).

قیمت درب ریلی سوله و عوامل موثر

«قیمت درب ریلی سوله چقدر است؟» این پرسش، مهم ترین دغدغه تجاری خریداران است. در صنعت ساخت سازه های فلزی، استعلام قیمت ساخت درب سوله بر اساس پارامترهای متفاوتی محاسبه می شود و قیمت ثابتی ندارد. به طور کلی قیمت درب صنعتی سوله به عوامل زیر وابسته است:

1. وزن سازه فلزی (محاسبه کیلویی): عمده هزینه ها بر اساس وزن آهن مصرفی (پروفیل ها، ناودانی، ریل و ورق فولادی) تعیین می شود. پیمانکاران سازنده درب سوله معمولاً دستمزد ساخت درب صنعتی را به همراه متریال، به صورت قیمت به ازای هر کیلوگرم سازه اعلام می کنند.
2. ابعاد درب (محاسبه متر مربع): برخی از سازندگان، قیمت هر متر مربع درب سوله را به عنوان معیار پایه اعلام می کنند. مسلماً هرچه درب بزرگتر باشد، به شاسی های سنگین تر و چرخ های گرانتری نیاز است.
3. نوع متریال پوشش نهایی: استفاده از ورق کرکره ای ارزان ترین حالت است. اما نصب ساندویچ پانل ماموت، با وجود هزینه اولیه بیشتر، به دلیل کاهش اتلاف انرژی، در بلندمدت بسیار اقتصادی تر خواهد بود.
4. سیستم اتوماتیک: نصب موتور گیربکس صنعتی سه فاز (برندهای ایتالیایی، آلمانی یا مونتاژ داخلی) و یراق آلات هوشمند (سنسور برخورد، ریموت و فلاشر) هزینه نهایی را افزایش می دهد.
5. کیفیت یراق آلات: استفاده از بلبرینگ های اورجینال ژاپنی و چرخ های چدنی ضدسایش، قیمت تمام شده را بالا می برد اما از گیرپاژ کردن درب در سال های آینده جلوگیری می کند.

(برای دریافت پیش فاکتور دقیق و استعلام قیمت روز اجرای درب ریلی صنعتی بر اساس مشخصات پروژه خود، با کارشناسان فنی نمایندگی ماموت قزوین تماس بگیرید).

درب سوله مدرن و طراحی های جدید

در معماری صنعتی امروز، سوله تنها یک مکان تاریک و خشن تولیدی نیست. نمای ساختمان کارخانه معرف برند و اعتبار آن مجموعه است. طراحی درب سوله مدرن تلفیقی از عملکرد مهندسی و زیبایی شناسی بصری است.

ویژگی های درب ورودی کارخانه مدرن عبارتند از:

• استفاده از رنگ های سازمانی: پوشش درب با ورق رنگی الکترواستاتیک یا ساندویچ پانل های دکوراتیو با رنگ بندی های خاص برند.
• نورگیرهای پلی کربنات: تعبیه پنجره ها و نوارهای شفاف از جنس پلی کربنات مقاوم در بطن لنگه درب، برای ورود نور طبیعی به داخل سالن تولید و کاهش هزینه های روشنایی.
• فلاشینگ کاری حرفه ای: پوشاندن قرقره ها، ریل های بالایی و موتورها با استفاده از فلاشینگ های ورق خم کاری شده برای ایجاد ظاهری مینیمال، یکپارچه و محافظت تجهیزات در برابر باران.

نمونه پروژه ها و اجرای درب سوله

تصمیم گیری برای سفارش یک درب صنعتی غول پیکر، نیازمند مشاهده سوابق پیمانکار است. مجموعه نمایندگی رسمی سازه پوشش ماموت (قزوین) با اتکا به تجربه اجرایی از سال ۱۳۷۸، ده ها نمونه درب سوله مدرن و ریلی را در پروژه های شاخص ملی طراحی و اجرا کرده است.

(پروژه هایی نظیر درب های غول پیکر آشیانه ای، درب های عایق پلی یورتان برای کلین روم ها، درب سوله انبار کارخانجات داروسازی و درب های فوق سنگین کارخانجات قطعه سازی خودرو با موفقیت کامل و بدون افت کیفیت در درازمدت در رزومه این مجموعه قرار دارد).

اجرای درب ریلی غول پیکر در شهرک صنعتی

برای درک بهتر عملکرد مهندسی این درب ها در ابعاد بزرگ، به یکی از پروژه های موفق و اخیر نمایندگی سازه پوشش ماموت (قزوین) توجه کنید:

• عنوان پروژه: طراحی و ساخت درب ریلی سوله کارخانه قطعه سازی

• مکان: استان قزوین

• ابعاد دهانه: ۸ متر (عرض) × ۶ متر (ارتفاع)

• متریال پوشش خارجی: ساندویچ پانل دیواری ماموت (جهت عایق بندی کامل و کاهش چشمگیر بار مرده سازه)

• سیستم حرکتی: تمام اتوماتیک، مجهز به موتور گیربکس سه فاز صنعتی
• زمان کل اجرا: تنها ۷ روز کاری

تحلیل مهندسی پروژه: طراحی یک لنگه درب متحرک با مساحت ۴۸ متر مربع با استفاده از مصالح سنتی (مانند ورق آهنی ضخیم)، باعث افزایش شدید وزن، افتادگی شاسی و استهلاک زودهنگام چرخ ها می شد. تیم مهندسی ما با استفاده از ساندویچ پانل پلی یورتان ماموت، وزن درب را به حداقل رساند و مقاومت آن را در برابر فشارهای باد سوله به حداکثر ارتقا داد. ترکیب این سازه سبک با موتور سه فاز صنعتی باعث شد تا این درب عظیم، کاملاً بدون لرزش و روان حرکت کند. همچنین اتمام صفر تا صد پروژه (از شاسی کشی تا تحویل ریموت) تنها در ۷ روز، نشان دهنده تعهد تیم نصب ما به جلوگیری از توقف خطوط لجستیک کارفرما است.

سوالات متداول

درب ریلی سوله چیست؟

نوعی درب صنعتی است که برای مسدود کردن دهانه های بزرگ استفاده می شود. وزن لنگه درب روی چرخ های بلبرینگ دار سوار شده و به صورت افقی (کشویی) روی یک ریل فولادی روی زمین حرکت می کند.

قیمت درب ریلی سوله چقدر است؟

قیمت بر اساس وزن کل آهن آلات مصرفی، مساحت درب (مترمربع)، نوع ورق پوششی (گالوانیزه یا ساندویچ پانل)، دستمزد ساخت و نوع یراق آلات محاسبه می شود و به دلیل نوسانات بازار آهن، نیازمند استعلام روز است.

بهترین درب برای سوله صنعتی چیست؟

بهترین گزینه، درب ریلی سوله (کشویی) با پوشش ساندویچ پانل دیواری است، زیرا هم مقاومت باد بالایی دارد، هم فضای مانور کارخانه را اشغال نمی کند و هم عایق ۱۰۰٪ حرارت است.

ابعاد استاندارد درب سوله چقدر است؟

ابعاد کاملاً به کاربری بستگی دارد. اما معمولاً برای عبور تریلی و ماشین آلات سنگین، ابعاد ۶ متر عرض در ۶ متر ارتفاع در نظر گرفته می شود.

درب ریلی سوله بهتر است یا لولایی؟

درب ریلی به طور قطع بهتر است. درب های لولایی در دهانه های بزرگ به شدت به ستون ها فشار می آورند، فضای زیادی برای باز شدن نیاز دارند و در برابر بادهای شدید ایمن نیستند.

آیا درب ریلی سوله قابلیت اتوماتیک شدن دارد؟

بله، با نصب دنده شانه ای فولادی روی شاسی و قرار دادن یک موتور گیربکس صنعتی سه فاز در مسیر حرکت، می توان هر درب ریلی سنگینی را کاملاً اتوماتیک و ریموت دار کرد.

نقشه درب ریلی سوله چگونه طراحی می شود؟

طراحی در نرم افزارهای مهندسی (اتوکد/تکلا) با محاسبه دقیق بارهای مرده، نیروی باد بر اساس آیین نامه، تعیین ضخامت مقاطع شاسی و جزئیات قرارگیری ریل توکار در بتن فونداسیون انجام می شود.

وزن درب ریلی سوله چقدر است؟

بسته به ابعاد و ضخامت پروفیل ها، وزن یک درب ۶ در ۶ متر می تواند بین ۷۰۰ کیلوگرم تا بیش از ۲.۵ تن متغیر باشد.
