آبرو یا گاتر یکی از اجزای مهم در اجرای سقف‌های شیبدار و شیروانی است که وظیفه جمع‌آوری و هدایت آب باران و برف از سطح سقف به سمت سیستم تخلیه آب را بر عهده دارد. استفاده صحیح از آبرو از تجمع آب روی سقف، نفوذ رطوبت به بخش‌های مختلف سازه و آسیب‌دیدگی دیوارها و فونداسیون جلوگیری می‌کند و در نهایت به افزایش دوام و طول عمر سازه کمک خواهد کرد.
در ادامه با انواع آبرو، جنس و ضخامت ورق، ویژگی‌ها، نحوه نصب و عوامل مؤثر بر قیمت آبرو در ساندویچ پانل بیشتر آشنا می‌شویم.
ورق آبرو ساندویچ پانل چیست؟
ورق آبرو یا گاتر، یک کانال فلزی است که در بخش‌هایی از سقف شیبدار یا شیروانی نصب می‌شود و وظیفه جمع‌آوری و هدایت آب ناشی از بارندگی را بر عهده دارد. این قطعه با انتقال آب به نافی، لوله‌های تخلیه یا سیستم زهکشی، از ماندگاری آب روی سقف و نفوذ آن به اجزای سازه جلوگیری می‌کند.
آبروها از نظر جنس، شکل، ابعاد و نحوه اجرا در مدل‌های مختلفی تولید می‌شوند و انتخاب نوع مناسب آن‌ها باید با توجه به ابعاد سازه، میزان بارندگی، شیب سقف و شرایط محیطی انجام شود.
ورق آبرو معمولاً از فلزاتی مانند گالوانیزه، آلوزینک یا آلومینیوم تولید می‌شود و در صورت انتخاب ضخامت و پوشش مناسب، مقاومت قابل قبولی در برابر رطوبت، خوردگی و فشار ناشی از وزن آب خواهد داشت.
انواع آبرو بر اساس شکل و طراحی
آبروها با توجه به نوع سازه، میزان آب ورودی و محل نصب، در اشکال و ابعاد مختلف تولید می‌شوند. فرم‌دهی این قطعات معمولاً با استفاده از دستگاه‌های خم‌کاری و فرمینگ انجام می‌شود تا آبرو مطابق نقشه و نیاز پروژه ساخته شود.
رایج‌ترین انواع آبرو عبارت‌اند از:

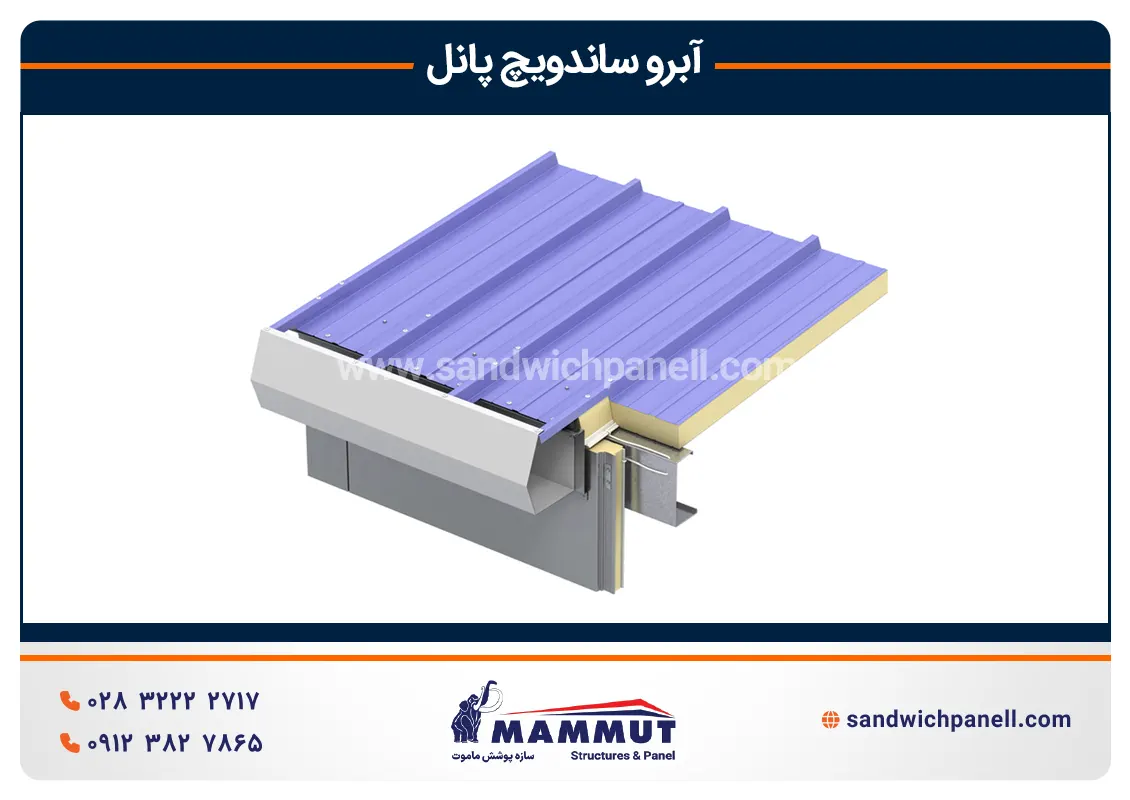

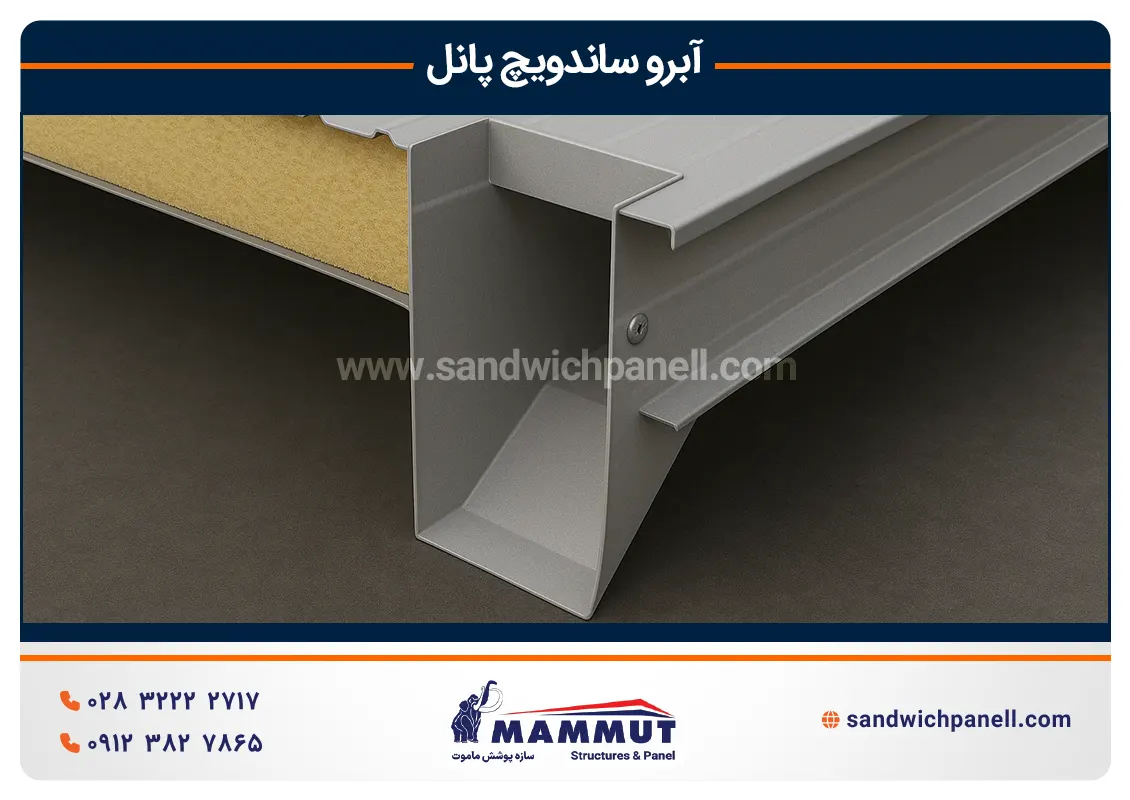

آبرو جعبه‌ای یا چهارگوش
آبرو جعبه‌ای یکی از مدل‌های پرکاربرد در سوله‌ها و سازه‌های صنعتی بزرگ است. این مدل با خم‌کاری ورق فلزی در طول مشخص تولید می‌شود و مقطعی چهارگوش یا مستطیلی دارد.
دیواره‌های آبرو جعبه‌ای معمولاً ارتفاع مناسبی دارند و به همین دلیل می‌توانند حجم قابل توجهی از آب را جمع‌آوری و منتقل کنند. امکان جوشکاری و استحکام مناسب نیز از دیگر ویژگی‌های این مدل است.

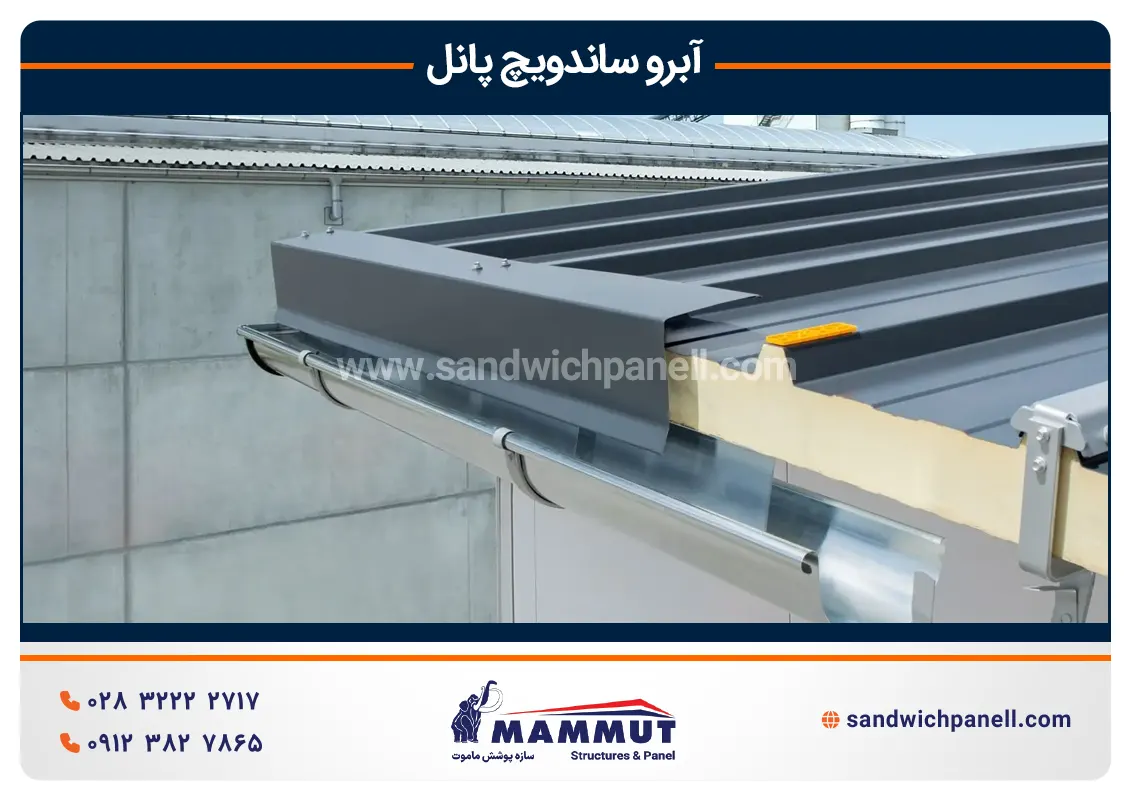

آبرو لندنی
آبرو لندنی معمولاً دارای مقطع قوسی یا نیم‌دایره‌ای است و بیشتر در ساختمان‌های مسکونی و پروژه‌هایی با ابعاد کوچک‌تر مورد استفاده قرار می‌گیرد.
طراحی قوسی این آبرو باعث می‌شود آب به شکل روان در مسیر خود حرکت کند و در صورت اجرای صحیح، از تجمع آب در بخش‌های مختلف سقف جلوگیری شود.
آبرو فتیله‌ای
آبرو فتیله‌ای که با نام آبرو سوئدی یا آبرو مخفی نیز شناخته می‌شود، از مدل‌های قدیمی‌تر سیستم جمع‌آوری آب است و امروزه کاربرد محدودتری دارد.
در این روش، بخش‌هایی از آبرو در زیر پوشش سقف قرار می‌گیرد و به همین دلیل ظاهر نهایی سازه منظم‌تر و آبرو تا حد زیادی از دید پنهان می‌شود. طراحی و اجرای این مدل نسبت به آبروهای معمولی به دقت و تخصص بیشتری نیاز دارد.
آبرو پیش‌ساخته
آبروهای پیش‌ساخته در کارخانه و بر اساس ابعاد و نقشه مشخص پروژه تولید می‌شوند. استفاده از تجهیزات دقیق برای برش و خم‌کاری باعث می‌شود ابعاد قطعات یکنواخت و نصب آن‌ها در محل پروژه سریع‌تر انجام شود.
این مدل برای پروژه‌هایی که سرعت اجرا و دقت ساخت اهمیت زیادی دارد، گزینه مناسبی محسوب می‌شود.
| نوع آبرو | شکل ظاهری | کاربرد | ویژگی‌ها |
|---|---|---|---|
| آبرو جعبه‌ای | چهارگوش با دیواره‌های بلند | سوله‌ها و سازه‌های صنعتی بزرگ | ظرفیت مناسب جمع‌آوری آب، استحکام بالا و قابلیت جوشکاری |
| آبرو لندنی | قوسی یا نیم‌دایره | ساختمان‌های مسکونی و فضاهای کوچک | هدایت روان آب و طراحی مناسب برای فضاهای محدود |
| آبرو فتیله‌ای | گرد و لوله‌ای، مخفی در زیر پانل | سازه‌های خاص و پروژه‌های با طراحی آبروی مخفی | ظاهر مخفی، ساختار پیچیده و نیازمند اجرای تخصصی |
| آبرو پیش‌ساخته | متنوع و مطابق نقشه مهندسی | پروژه‌های صنعتی و ساختمانی | دقت بالای خم‌کاری، نصب سریع و امکان تولید سفارشی |
جنس و ضخامت ورق آبرو ساندویچ پانل
انتخاب جنس و ضخامت مناسب ورق آبرو، تأثیر مستقیمی بر دوام، ظرفیت تحمل بار و عملکرد سیستم جمع‌آوری آب دارد. آبرو باید بتواند در برابر رطوبت، تغییرات دمایی، فشار ناشی از وزن آب و شرایط محیطی مقاومت مناسبی داشته باشد.
متداول‌ترین ورق‌های مورد استفاده برای ساخت آبرو عبارت‌اند از:
ورق گالوانیزه
ورق گالوانیزه با پوشش روی تولید می‌شود و در برخی کاربردها با لایه‌های پرایمر و رنگ‌های پلی‌استر یا پلی‌یورتان نیز پوشش داده می‌شود. این پوشش‌ها به افزایش مقاومت ورق در برابر رطوبت، خوردگی، تابش اشعه UV و عوامل محیطی کمک می‌کنند.
گالوانیزه به دلیل قیمت مناسب، دسترسی آسان و مقاومت قابل قبول، یکی از گزینه‌های رایج برای ساخت آبرو است.
ورق آلوزینک
ورق آلوزینک از پوششی بر پایه آلومینیوم، روی و سیلیکون بهره می‌برد و مقاومت مناسبی در برابر خوردگی و شرایط محیطی دارد.
این نوع ورق می‌تواند برای پروژه‌هایی که در معرض رطوبت بالا، هوای نمکی یا برخی عوامل خورنده قرار دارند، مورد استفاده قرار گیرد.
ورق آلومینیوم
آلومینیوم وزن پایینی دارد و در برابر خوردگی مقاومت خوبی نشان می‌دهد. به همین دلیل در برخی پروژه‌های خاص و محیط‌هایی که وزن قطعات یا مقاومت در برابر خوردگی اهمیت زیادی دارد، مورد استفاده قرار می‌گیرد.
با این حال، هزینه بالاتر آلومینیوم نسبت به برخی گزینه‌های دیگر باعث می‌شود استفاده از آن بیشتر به پروژه‌های خاص محدود شود.
ضخامت ورق آبرو
ضخامت ورق آبرو باید بر اساس شرایط پروژه انتخاب شود. عواملی مانند میزان بارندگی، بار برف، طول آبرو، ابعاد مقطع، شیب سقف، فاصله تکیه‌گاه‌ها و نوع سازه در تعیین ضخامت مناسب تأثیرگذار هستند.
ضخامت ورق آبرو می‌تواند در بازه‌های مختلفی انتخاب شود و در پروژه‌های مختلف معمولاً از حدود ۰.۴ تا ۲ میلی‌متر متغیر است. در شرکت سازه پوشش ماموت، آبروهای جعبه‌ای با ضخامت ۲ میلی‌متر و مطابق مشخصات فنی پروژه تولید و به محل پروژه ارسال می‌شوند.
ویژگی‌ها و مزایای استفاده از آبرو در سازه
آبرو یکی از اجزای مهم سیستم مدیریت آب در سقف‌های شیبدار است. اجرای صحیح آن باعث می‌شود آب باران و برف به مسیر مشخصی هدایت شود و تماس طولانی‌مدت آب با پوشش سقف، دیوارها و بخش‌های پایینی سازه کاهش پیدا کند.
مهم‌ترین مزایای استفاده از آبرو عبارت‌اند از:
افزایش دوام و طول عمر سازه
هدایت مناسب آب‌های سطحی و جلوگیری از ماندگاری رطوبت، احتمال خوردگی، پوسیدگی و آسیب‌دیدگی برخی اجزای سازه را کاهش می‌دهد و به افزایش دوام سیستم سقف کمک می‌کند.
جلوگیری از نفوذ آب و رطوبت
یکی از مهم‌ترین وظایف آبرو، انتقال آب به مسیر تخلیه و جلوگیری از سرریز شدن آن روی دیوارها و بخش‌های مختلف سازه است. اجرای صحیح آبرو می‌تواند احتمال ایجاد نم‌زدگی و نفوذ رطوبت به قسمت‌های مختلف ساختمان را کاهش دهد.
کاهش خسارات ناشی از تجمع آب
تجمع آب در اطراف سقف یا نفوذ آن به درزها می‌تواند به مرور زمان موجب آسیب به پوشش‌ها و اجزای سازه شود. آبرو با هدایت آب به مسیر مشخص، احتمال بروز چنین مشکلاتی را کاهش می‌دهد.
بهبود ظاهر و نظم بصری سازه
اجرای اصولی آبرو علاوه بر عملکرد فنی، باعث می‌شود مسیر تخلیه آب در اطراف سازه منظم‌تر باشد و نمای نهایی سقف و لبه‌های آن ظاهر یکپارچه‌تری پیدا کند.

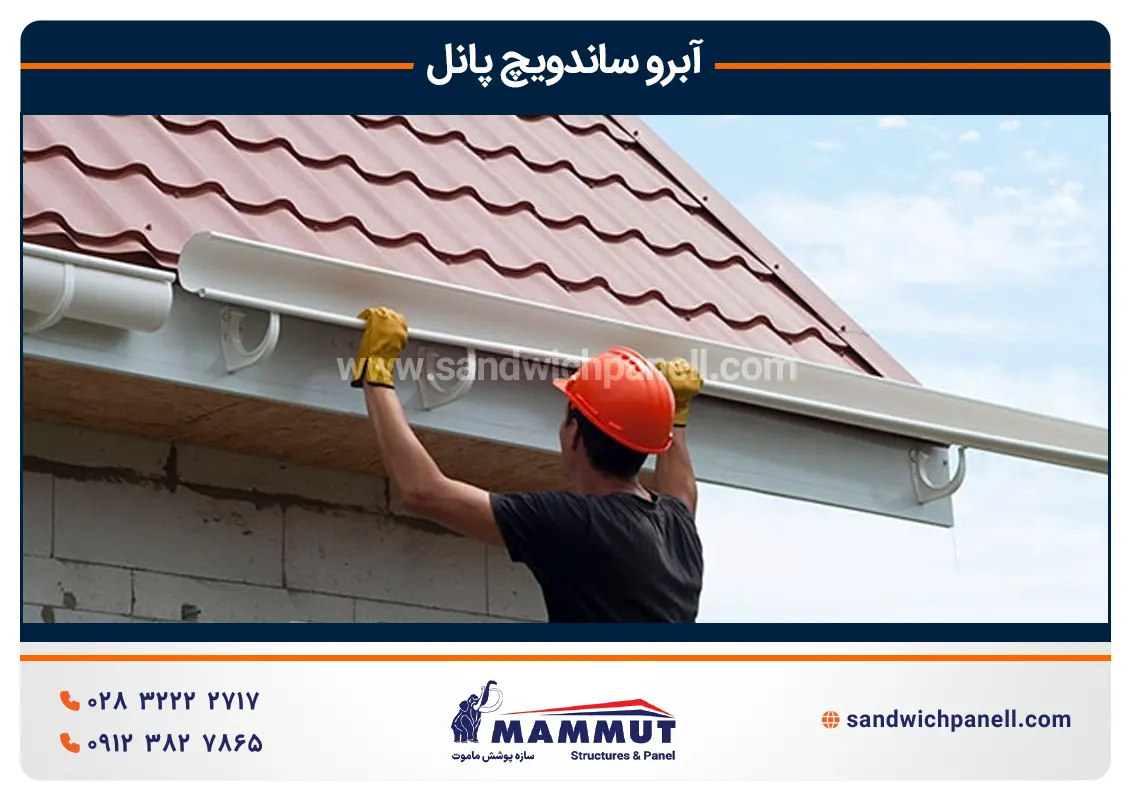

نصب و اجرای ورق آبرو ساندویچ پانل
نصب آبرو باید بر اساس نقشه اجرایی و با توجه به شیب سقف، ابعاد سازه و مسیر تخلیه آب انجام شود. اجرای نادرست آبرو می‌تواند باعث تجمع آب، نشتی در محل اتصالات و آسیب به بخش‌های مختلف سازه شود؛ بنابراین بهتر است طراحی و اجرای آن توسط افراد دارای دانش فنی انجام گیرد.
نکته: اتصال قطعات آبرو یا گاتر در طول‌های بلند معمولاً به آب‌بندی و اتصال مناسب نیاز دارد و در آبروهای فلزی قابل جوشکاری، ممکن است از جوشکاری سراسری استفاده شود. گاتر یا آبرو مانند ورق فلاشینگ دارای مقاطع متنوعی است و با توجه به نیاز پروژه در ابعاد مختلف تولید می‌شود.
برآورد ابعاد و اندازه آبرو
در مرحله نخست، ابعاد و مشخصات آبرو با توجه به طول و عرض سازه، شیب سقف، میزان بارندگی، حجم آب ورودی و محل خروج آب تعیین می‌شود. ظرفیت آبرو باید متناسب با حجم روان‌آب مورد انتظار باشد تا از سرریز شدن آن جلوگیری شود.
تولید و خم‌کاری ورق آبرو
پس از تعیین ابعاد و زوایا، ورق فلزی مطابق نقشه برش خورده و با استفاده از تجهیزات خم‌کاری و فرمینگ به شکل مورد نظر درمی‌آید. دقت در این مرحله برای ایجاد مقطع یکنواخت و اتصال صحیح قطعات اهمیت زیادی دارد.
اجرای زیرسازی و نصب نگهدارنده‌های آبرو
در سازه‌های صنعتی بزرگ، معمولاً از آبروهای جعبه‌ای با ضخامت مناسب استفاده می‌شود. زیرسازی باید به‌گونه‌ای اجرا شود که آب در مسیر مشخص جریان داشته باشد و وزن آبرو و آب جمع‌شده نیز به شکل مناسبی به سازه منتقل شود.
قرار دادن آبرو در محل مشخص
پس از آماده‌سازی زیرسازی، قطعات آبرو در محل تعیین‌شده، مانند لبه‌ها یا بخش‌های میانی سقف، نصب می‌شوند. اجرای آبرو باید با توجه به محل قرارگیری ساندویچ پانل سقفی انجام شود و در بسیاری از پروژه‌ها آبرو پیش از نصب پانل سقفی اجرا می‌شود. (نصب ساندویچ پانل)
نصب نافی و لوله‌های تخلیه
در مرحله پایانی، نافی‌ها و لوله‌های تخلیه برای انتقال آب از آبرو به کانال، چاه یا سیستم زهکشی نصب می‌شوند. تعداد و محل قرارگیری نافی‌ها باید بر اساس طول آبرو، حجم آب ورودی، شیب و شرایط بارندگی پروژه تعیین شود.
آب‌بندی مناسب محل اتصال نافی به آبرو اهمیت زیادی دارد؛ زیرا نشتی در این بخش می‌تواند باعث نفوذ آب به دیواره یا سایر اجزای سازه شود.
همان‌طور که اشاره شد، آبرو یکی از اجزای مهم سیستم تخلیه آب در سقف‌های شیبدار است. انتخاب صحیح نوع آبرو، تعیین ابعاد مناسب و اجرای اصولی آن می‌تواند از بسیاری از مشکلات ناشی از نفوذ و تجمع آب جلوگیری کند.
برای طراحی، تولید و اجرای آبرو ساندویچ پانل، بهتر است مشخصات پروژه توسط کارشناسان فنی بررسی شود تا نوع، ضخامت، ابعاد و مسیر تخلیه آب متناسب با شرایط سازه تعیین شود.
برای دریافت مشاوره درباره طراحی، تولید و اجرای ورق آبرو ساندویچ پانل می‌توانید با کارشناسان شرکت سازه پوشش ماموت تماس بگیرید.
قیمت ورق آبرو ساندویچ پانل
قیمت ورق آبرو به عوامل مختلفی مانند جنس ورق، ضخامت، ابعاد، نوع مقطع، متراژ مورد نیاز و هزینه مواد اولیه بستگی دارد. به همین دلیل نمی‌توان بدون بررسی مشخصات پروژه، قیمت ثابتی برای تمام انواع آبرو تعیین کرد.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
۱. جنس ورق
آبرو می‌تواند از ورق گالوانیزه، آلوزینک یا آلومینیوم تولید شود. هر یک از این متریال‌ها قیمت و ویژگی‌های فنی متفاوتی دارند و انتخاب آن‌ها باید بر اساس شرایط محیطی و نیاز پروژه انجام شود.
۲. ضخامت ورق
ضخامت ورق یکی از عوامل مؤثر بر قیمت نهایی آبرو است. به طور معمول، افزایش ضخامت باعث افزایش وزن و مصرف مواد اولیه می‌شود و در نتیجه هزینه تولید را نیز افزایش می‌دهد.
۳. نوع و ابعاد آبرو
نوع مقطع، عرض، ارتفاع، طول قطعات و میزان پیچیدگی فرم آبرو بر مقدار ورق مصرفی و فرآیند تولید تأثیر می‌گذارد. برای مثال، آبروهای جعبه‌ای با مقاطع بزرگ‌تر و ضخامت بالاتر معمولاً به مواد اولیه بیشتری نیاز دارند.
۴. هزینه مواد اولیه و نوسانات بازار
قیمت مواد اولیه فلزی و شرایط بازار می‌تواند بر قیمت نهایی ورق آبرو تأثیر بگذارد. بنابراین برای اطلاع از قیمت روز، بهتر است مشخصات فنی پروژه، جنس ورق، ضخامت و ابعاد مورد نیاز را در اختیار واحد فروش قرار دهید.
نتیجه‌گیری
ورق آبرو یا گاتر، یکی از اجزای مهم سیستم مدیریت و تخلیه آب در سقف‌های شیبدار و شیروانی است. این قطعه با جمع‌آوری و هدایت آب باران و برف به سمت نافی، لوله‌های تخلیه یا سیستم زهکشی، از تجمع آب و نفوذ رطوبت به بخش‌های مختلف سازه جلوگیری می‌کند.
انتخاب آبرو باید بر اساس عواملی مانند نوع سازه، میزان بارندگی، ابعاد سقف، شیب، جنس و ضخامت ورق انجام شود. همچنین اجرای صحیح اتصالات و آب‌بندی مناسب نقش مهمی در عملکرد و دوام سیستم آبرو دارد.
برای دریافت مشاوره در زمینه انتخاب نوع آبرو، تعیین ضخامت و ابعاد مناسب و اطلاع از قیمت روز، می‌توانید با کارشناسان شرکت سازه پوشش دنیای ماموت تماس بگیرید.
پرسش‌های متداول
آیا ورق آبرو نقش عایق حرارتی یا صوتی دارد؟
خیر. ورق آبرو وظیفه جمع‌آوری و هدایت آب را بر عهده دارد و به تنهایی به عنوان عایق حرارتی یا صوتی در نظر گرفته نمی‌شود.
آیا نصب ورق آبرو برای همه سقف‌ها ضروری است؟
در سقف‌های شیبدار و شیروانی، استفاده از سیستم مناسب جمع‌آوری و هدایت آب اهمیت زیادی دارد. با این حال، نوع سیستم تخلیه آب باید بر اساس شکل سقف، طراحی سازه و مسیر خروج آب تعیین شود و در برخی سقف‌های خاص ممکن است روش دیگری برای تخلیه آب در نظر گرفته شود.
تفاوت آبرو با ناودانی چیست؟
آبرو بخش افقی سیستم جمع‌آوری آب است که معمولاً در لبه یا بخش مشخصی از سقف قرار می‌گیرد و آب را جمع‌آوری می‌کند. ناودانی یا لوله عمودی، آب جمع‌شده در آبرو را به سطح زمین، کانال یا سیستم زهکشی منتقل می‌کند.
چه مشکلاتی ممکن است برای ورق آبرو ایجاد شود؟
از مشکلات رایج آبرو می‌توان به انسداد مسیر خروج آب، نشتی در محل اتصالات، آسیب یا سوراخ شدن ورق، تغییر شکل بر اثر بار اضافی و اجرای نادرست شیب اشاره کرد. بازدید دوره‌ای، پاک‌سازی مسیرهای تخلیه و بررسی اتصالات می‌تواند به جلوگیری از این مشکلات کمک کند.
چگونه برای انتخاب نوع آبرو و ضخامت مناسب مشاوره بگیریم؟
برای انتخاب نوع، ابعاد و ضخامت مناسب آبرو، بهتر است مشخصات پروژه شامل ابعاد سقف، شیب، شرایط آب‌وهوایی، میزان بارندگی و نوع سازه توسط کارشناس فنی بررسی شود. برای دریافت مشاوره در زمینه انتخاب نوع آبرو، ضخامت مناسب و قیمت روز، می‌توانید با کارشناسان شرکت سازه پوشش دنیای ماموت تماس بگیرید.
