ساندویچ پانل ضد حریق – قیمت، خرید و مشخصات فنی

ساندویچ پانل ضد حریق یا نسوز زمانی اهمیت پیدا می کند که پوشش دیوار یا سقف فقط وظیفه عایق کاری و پوشش سازه را نداشته باشد و عملکرد آن در برابر آتش نیز جزو الزامات پروژه باشد. در این شرایط، انتخاب هسته عایق، ضخامت پانل، نوع ورق، جزئیات اتصال و آب بندی و مهم تر از همه نتیجه آزمون سیستم واقعی پانل باید هم زمان بررسی شود.

در خانواده ساندویچ پانل های مقاوم در برابر آتش، پشم سنگ یکی از هسته های اصلی مورد استفاده است. سازه پوشش ماموت نیز برای محصولات مقاوم در برابر حریق، ساندویچ پانل با هسته پشم سنگ را عرضه می کند و در صفحه رسمی فعلی خود، برای این خانواده ضخامت های ۱۰ تا ۲۴ سانتی متر، دانسیته ۹۰ تا ۱۱۰ کیلوگرم بر مترمکعب، رده A2-s1,d0 و مقاومت اعلامی تا ۲۴۰ دقیقه برای دیوار و ۱۸۰ دقیقه برای سقف را منتشر کرده است؛ با این حال، مقدار قابل استناد برای یک پروژه باید از دیتاشیت و گزارش آزمون همان ساختار مورد نظر استخراج شود.

در مجموعه نمایندگی رسمی شرکت سازه پوشش ماموت در استان قزوین به مدیریت مهندس شاه محمدی، علاوه بر تامین پانل، مشاوره فنی، برآورد متریال و اجرای پروژه نیز ارائه می شود. سابقه فعالیت مجموعه از سال ۱۳۷۸ و تمرکز آن بر تامین و اجرای پوشش های صنعتی و ساختمانی است.

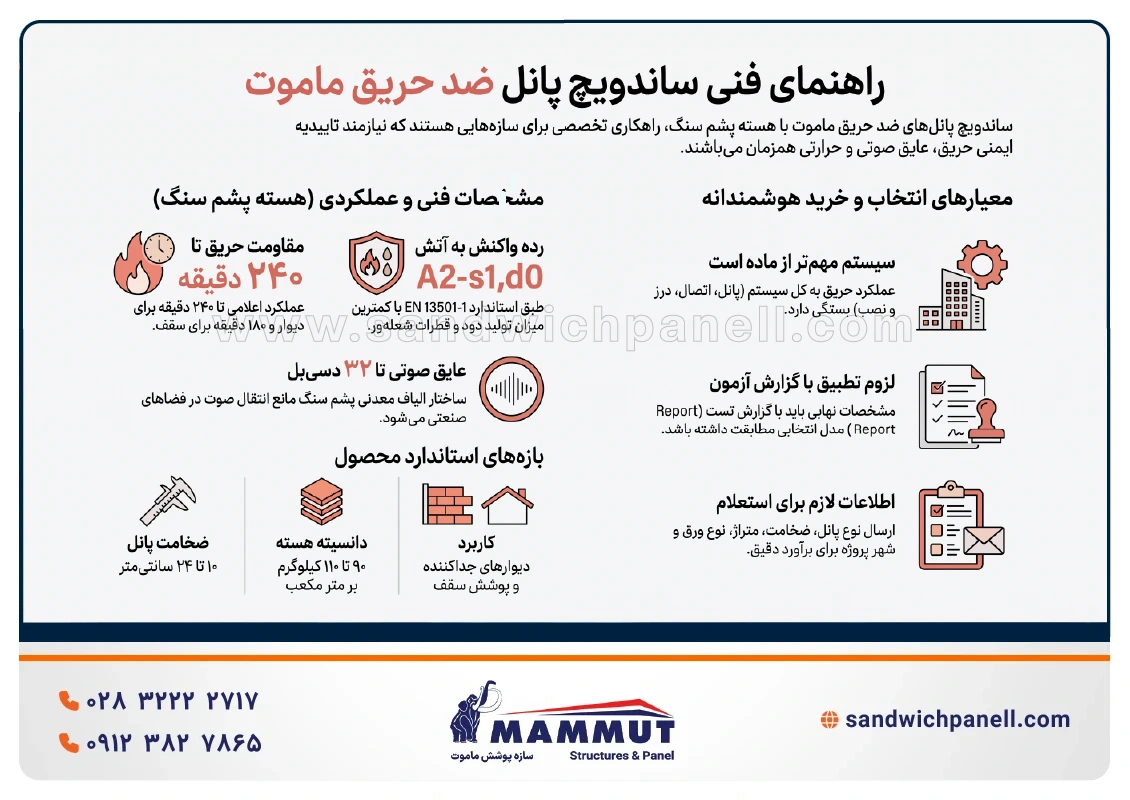

مشخصات کلیدی ساندویچ پانل ضد حریق

برای دریافت قیمت ساندویچ پانل ضد حریق بر اساس مشخصات واقعی پروژه، نوع پانل، ضخامت، متراژ، ورق و شهر پروژه را ارسال کنید.

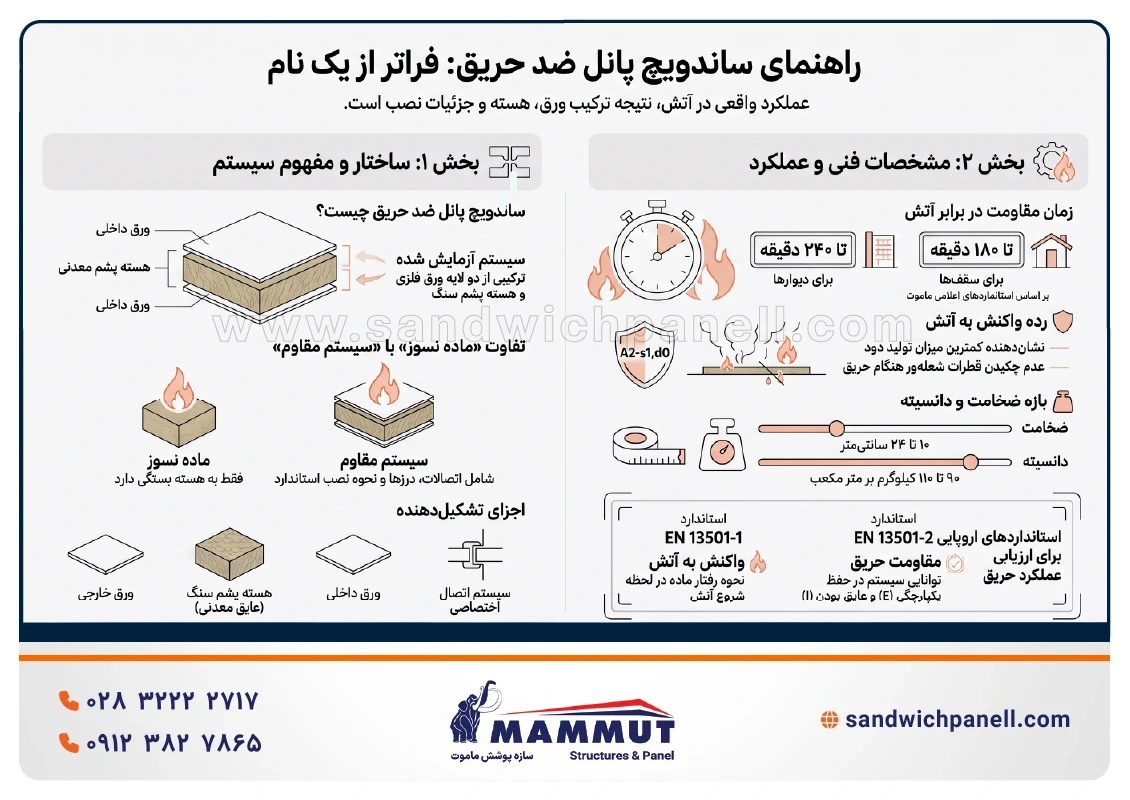

ساندویچ پانل ضد حریق چیست؟

ساندویچ پانل ضد آتش نوعی پنل کامپوزیتی است که از دو لایه ورق فلزی و یک هسته عایق تشکیل می شود و در طراحی آن، عملکرد در برابر آتش یکی از الزامات اصلی است. تفاوت آن با یک ساندویچ پانل عایق معمولی در این است که نمی توان صرفا بر اساس نام هسته یا عبارت «نسوز» درباره عملکرد حریق آن تصمیم گرفت؛ عملکرد اعلام شده باید به یک ساختار، روش آزمون و نتیجه مستند مرتبط باشد.

در ساندویچ پانل پشم سنگ، هسته از الیاف معدنی تشکیل می شود. این هسته بین دو لایه ورق قرار می گیرد و در کنار ویژگی های حرارتی و صوتی، رفتار مناسبی در برابر حرارت و شعله ایجاد می کند.

در صفحه رسمی فعلی سازه پوشش ماموت، ساندویچ پانل های مقاوم در برابر آتش با هسته پشم سنگ به عنوان یکی از محصولات تخصصی معرفی شده اند و برای این خانواده مشخصات حریق و ضخامت مشخصی اعلام شده است.

ساندویچ پانل ضد حریق چگونه ساخته می شود؟

ساختار پایه ساندویچ پانل شامل سه جزء است:

ورق بیرونی + هسته عایق + ورق داخلی

در پانل پشم سنگ، هسته معدنی در بین دو ورق فلزی قرار می گیرد. کیفیت اتصال بین هسته و ورق، یکنواختی هسته، مشخصات ورق، نوع چسب یا فرآیند اتصال و طراحی درزها در عملکرد نهایی سیستم موثر هستند.

بنابراین عملکرد حریق را نباید فقط به یک ماده منفرد نسبت داد. ممکن است هسته ای در برابر آتش عملکرد مطلوبی داشته باشد، اما ساختار کامل پانل شامل اتصال، درز، فلاشینگ، بازشوها و نحوه نصب، عملکرد متفاوتی ایجاد کند.

این موضوع یکی از مهم ترین تفاوت های میان «ماده مقاوم در برابر آتش» و «سیستم ساختمانی دارای مقاومت حریق تایید شده» است.

چرا پشم سنگ در پانل ضد حریق استفاده می شود؟

پشم سنگ یک عایق معدنی است و در مقایسه با بسیاری از عایق های آلی، رفتار متفاوتی در دماهای بالا دارد. به همین دلیل در پروژه هایی که الزامات حریق، عایق صوتی و مقاومت حرارتی هم زمان مطرح هستند، مورد استفاده قرار می گیرد.

در محصولات فعلی ماموت نیز پشم سنگ به عنوان هسته مورد استفاده در محیط هایی معرفی شده که مقاومت بالا در برابر آتش اهمیت دارد. سازنده همچنین برای خانواده پانل ضد حریق، رده A2-s1,d0 و مقاومت اعلامی تا ۲۴۰ دقیقه برای دیوار و ۱۸۰ دقیقه برای سقف منتشر کرده است.

نکته مهم این است که ضخامت بیشتر پشم سنگ به تنهایی معادل یک زمان مقاومت حریق مشخص نیست. رابطه بین ضخامت و مقاومت حریق باید از نتیجه آزمون همان محصول و آرایش اجرایی مشخص شود.

تفاوت ساندویچ پانل ضد حریق و ساندویچ پانل معمولی

تفاوت اصلی در معیار انتخاب است.

در ساندویچ پانل معمولی ممکن است اولویت اصلی پروژه، عایق حرارتی، وزن، قیمت یا سرعت اجرا باشد. اما در ساندویچ پانل ضد حریق، مشخصات مربوط به واکنش به آتش، مقاومت در برابر آتش، مدت زمان عملکرد و گزارش آزمون به بخش اصلی تصمیم تبدیل می شوند.

به همین دلیل، مقایسه یک پانل پشم سنگ با یک پانل پلی یورتان تنها بر اساس قیمت یا ضریب انتقال حرارت درست نیست. باید پرسید:

• کاربری پروژه چیست؟
• دیوار است یا سقف؟
• الزام حریق بر اساس چه استاندارد یا مقرراتی تعیین شده است؟
• زمان مقاومت مورد نیاز چقدر است؟
• گزارش آزمون متعلق به کدام مدل و چه آرایش اجرایی است؟
• شرایط اتصال و نصب در پروژه چگونه خواهد بود؟

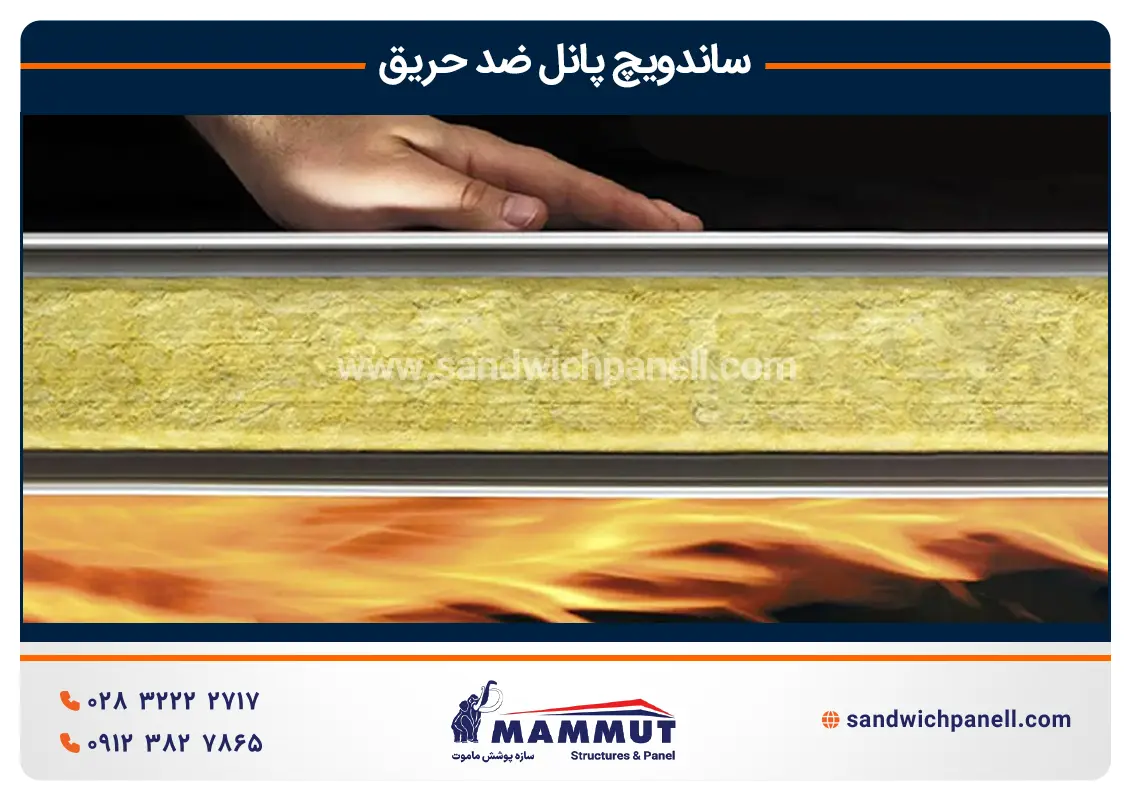

ساندویچ پانل پشم سنگ ضد حریق

ساندویچ پانل پشم سنگ یکی از شناخته شده ترین راهکارهای پوشش برای پروژه هایی است که هم زمان به عایق کاری و عملکرد مناسب در برابر آتش نیاز دارند.

هسته این پانل از الیاف معدنی تشکیل می شود و دو طرف آن با ورق های فلزی پوشانده می شود. انتخاب نوع ورق و ضخامت آن نیز باید با کاربری پروژه، شرایط محیطی، بارهای اجرایی و الزامات طراحی هماهنگ باشد.

در صفحه رسمی سازه پوشش ماموت، خانواده ساندویچ پانل ضد حریق با هسته پشم سنگ در بازه ضخامت ۱۰ تا ۲۴ سانتی متر معرفی شده و دانسیته ۹۰ تا ۱۱۰ کیلوگرم بر مترمکعب برای آن ذکر شده است.

ساختار ساندویچ پانل پشم سنگ

یک ساندویچ پانل پشم سنگ معمولا شامل اجزای زیر است:

در پروژه های حریق محور، اجرای صحیح درزها اهمیت ویژه ای دارد. وجود یک هسته مناسب به این معنی نیست که هر نوع اتصال یا بازشو نیز همان عملکرد حریق را ایجاد می کند.

ویژگی پشم سنگ در برابر حرارت و آتش

یکی از ویژگی های اصلی پشم سنگ در این کاربرد، رفتار آن در دماهای بالا است. در مقایسه با هسته های آلی، ساختار معدنی پشم سنگ برای پروژه هایی که عملکرد حریق در آنها معیار انتخاب است، اهمیت ویژه ای دارد.

اما سه مفهوم باید از یکدیگر جدا شوند:

رفتار ماده در برابر آتش

مقاومت یک جزء ساختمانی در برابر آتش

مقاومت کل سیستم اجرا شده

این سه مورد معادل یکدیگر نیستند.

برای مثال، ممکن است خود هسته پشم سنگ دارای رفتار مناسب در برابر آتش باشد، اما برای اعلام «EI 60» یا «EI 120» باید عملکرد سیستم کامل در آزمون مربوطه بررسی شده باشد.

ساندویچ پانل پشم سنگ نسوز و ضد حریق چه تفاوتی دارند؟

در بازار، عبارت های «ساندویچ پانل نسوز»، «ساندویچ پانل ضد حریق»، «ساندویچ پانل ضد آتش» و «ساندویچ پانل مقاوم در برابر آتش» گاهی برای یک خانواده محصول استفاده می شوند؛ اما از دید مهندسی نباید این عبارات را معادل یکدیگر فرض کرد.

نسوز بیشتر یک عبارت تجاری یا عمومی است، مگر اینکه به یک طبقه بندی مشخص مانند A1 یا A2 و آزمون معتبر متصل شده باشد.

واکنش در برابر آتش توضیح می دهد یک محصول یا ماده در مواجهه با آتش چگونه رفتار می کند.

مقاومت در برابر آتش معمولا برای یک جزء یا سیستم ساختمانی بیان می شود و می تواند با معیارهایی مانند E، I و R همراه باشد.

استاندارد EN 13501-1 برای طبقه بندی واکنش مصالح و محصولات ساختمانی در برابر آتش استفاده می شود و طبقات A1، A2، B، C، D، E و F را تعریف می کند؛ برای برخی طبقات نیز زیرطبقات مرتبط با تولید دود و قطرات شعله ور مانند s1 و d0 به کار می رود.

در مقابل، طبقه بندی مقاومت در برابر آتش در EN 13501-2 به عملکرد اجزای ساختمانی در آزمون های مقاومت حریق مربوط می شود. در این سیستم، ترکیب هایی مانند EI و REI به مجموعه ای از معیارهای عملکردی اشاره دارند.

محصولات ساندویچ پانل ضد حریق

در این خانواده بهتر است محصول بر اساس کاربری واقعی معرفی شود و مشخصات فنی هر مدل جداگانه درج شود. در خانواده محصولات مقاوم در برابر آتش سازه پوشش ماموت، پانل های پشم سنگ برای کاربردهای دیواری و سقفی ارائه شده اند.

ساندویچ پانل دیواری ضد حریق پشم سنگ

هسته: پشم سنگ

ضخامت اعلامی خانواده ضد حریق: ۱۰ تا ۲۴ سانتی متر

دانسیته اعلامی: ۹۰ تا ۱۱۰ kg/m³

رده واکنش به آتش اعلام شده: A2-s1,d0

مقاومت اعلامی سازنده: تا ۲۴۰ دقیقه برای دیوار

کاربرد: سوله، کارخانه، سالن صنعتی، فضاهای حساس به حریق و دیوارهای جداکننده، با توجه به طراحی پروژه و نتیجه آزمون

مشخصات نهایی باید بر اساس مدل، ضخامت، نوع اتصال، ورق و گزارش آزمون محصول انتخابی کنترل شود.

ساندویچ پانل سقفی ضد حریق پشم سنگ

هسته: پشم سنگ

ضخامت اعلامی خانواده: ۱۰ تا ۲۴ سانتی متر

دانسیته اعلامی: ۹۰ تا ۱۱۰ kg/m³

رده واکنش به آتش اعلام شده: A2-s1,d0

مقاومت اعلامی سازنده: تا ۱۸۰ دقیقه برای سقف

کاربرد: پوشش سقف سوله و سالن های صنعتی، کارخانه ها، انبارها و پروژه هایی که الزامات مشخص حریق دارند

برای سقف، علاوه بر حریق، بار برف، بار باد، طول دهانه، شیب سقف و نوع اتصال نیز در انتخاب محصول اهمیت دارند. آزمون حریق یک سقف نیز موضوع مستقلی از عملکرد حرارتی صرف هسته است. استاندارد EN 1365-2 روش آزمون مقاومت در برابر آتش برای کف ها و سقف های باربر را پوشش می دهد.

ساندویچ پانل پشم سنگ ماموت

ساندویچ پانل پشم سنگ ماموت را باید بر اساس دیتاشیت همان مدل و کاربرد انتخاب کرد، نه صرفا بر اساس عنوان محصول.

صفحه رسمی سازه پوشش ماموت، برای خانواده ضد حریق پشم سنگ مشخصات ضخامت ۱۰ تا ۲۴ سانتی متر، دانسیته ۹۰ تا ۱۱۰ کیلوگرم بر مترمکعب، رده A2-s1,d0 و مقاومت اعلامی تا ۲۴۰ دقیقه برای دیوار و ۱۸۰ دقیقه برای سقف را منتشر کرده است. همچنین سازنده اعلام کرده است که مواد هسته مورد استفاده در محصولات در مراحل مختلف آزمون قرار می گیرند و نتایج آزمون در قالب مستندات مربوطه ارائه می شود.

مشخصات فنی ساندویچ پانل ضد حریق

برای خرید ساندویچ پانل ضد حریق، یک جدول مشخصات فنی کامل باید حداقل موارد زیر را پوشش دهد:

یک اشتباه رایج این است که دانسیته، ضخامت و زمان مقاومت حریق بدون توجه به مدل محصول به یکدیگر نسبت داده شوند. این پارامترها به هم مرتبط هستند، اما رابطه آنها یک فرمول ساده و عمومی برای تمام پانل ها نیست.

ضخامت ساندویچ پانل ضد حریق

انتخاب ضخامت باید بر اساس نیاز پروژه انجام شود. در محصولات ضد حریق پشم سنگ ماموت، ضخامت خانواده اعلام شده در صفحه رسمی فعلی از ۱۰ تا ۲۴ سانتی متر است.

اما این بازه به معنی آن نیست که ضخامت ۱۰ سانتی متر یا ۲۰ سانتی متر برای هر پروژه ای قابل جایگزینی با یکدیگر است.

ضخامت پانل بر موارد زیر اثر می گذارد:

• مقاومت حرارتی
• وزن پانل
• ابعاد و جزئیات اتصال
• عملکرد صوتی
• ظرفیت پوشش دهانه
• شرایط حمل و نصب
• هزینه تمام شده
• در برخی سیستم ها، عملکرد حریق

ساندویچ پانل ضد حریق ۱۰ سانتی

پانل ۱۰ سانتی متر در خانواده ضد حریق ماموت در پایین بازه ضخامت اعلامی این محصول قرار دارد. این ضخامت باید بر اساس الزام عایق حرارتی، حریق و مشخصات سازه بررسی شود و نمی توان صرفا بر اساس ضخامت درباره مدت مقاومت آتش نتیجه گیری کرد.

ساندویچ پانل ضد حریق ۱۵ سانتی

افزایش ضخامت معمولا به افزایش مقاومت حرارتی و وزن سطحی پانل منجر می شود، اما اگر معیار اصلی پروژه مقاومت حریق باشد، بررسی گزارش آزمون سیستم ضروری است.

ساندویچ پانل ضد حریق ۲۰ سانتی

برای پروژه هایی که هم زمان عایق کاری حرارتی قابل توجه و عملکرد حریق مورد نیاز است، ضخامت های بالاتر می توانند در طراحی مطرح شوند. در این حالت نیز ضخامت باید با ضوابط پروژه و دیتاشیت محصول تطبیق داده شود.

ضخامت های بالاتر برای پروژه های خاص

سازنده برای خانواده ضد حریق پشم سنگ ضخامت تا ۲۴ سانتی متر را اعلام کرده است. ضخامت های بالاتر معمولا زمانی موضوعیت بیشتری پیدا می کنند که نیاز حرارتی، شرایط اقلیمی، کاربرد خاص یا الزامات پروژه چنین انتخابی را توجیه کند.

کدام ضخامت برای پروژه من مناسب است؟

چهار معیار را از هم جدا کنید:

اول؛ حریق: مدت و نوع عملکرد مورد نیاز پروژه مشخص شود.

دوم؛ حرارت: هدف پروژه از نظر U-Value یا عایق کاری تعیین شود.

سوم؛ سازه و اجرا: ابعاد دهانه، شرایط مهاربندی، ارتفاع و نحوه اتصال بررسی شود.

چهارم؛ محیط: رطوبت، مواد خورنده، دما و نوع ورق مشخص شود.

بنابراین جمله «برای ساندویچ پانل ضد حریق همیشه ضخامت X بهترین است» از نظر فنی قابل دفاع نیست.

مقاومت در برابر آتش ساندویچ پانل چگونه ارزیابی می شود؟

مقاومت در برابر آتش یکی از پیچیده ترین بخش های انتخاب ساندویچ پانل است، زیرا این ویژگی با «ضد حریق بودن یک ماده» یکسان نیست.

مقاومت در برابر آتش با چه معیاری سنجیده می شود؟

در استانداردهای اروپایی، EN 13501-2 برای طبقه بندی عملکرد مقاومت در برابر آتش اجزای ساختمانی بر اساس داده های آزمون به کار می رود. این استاندارد با آزمون های مشخصی برای اجزای مختلف ساختمان مرتبط است.

در این نظام، حروف مختلف معناهای فنی دارند. به طور خلاصه:

طبقه بندی نهایی به نوع جزء ساختمانی و استاندارد آزمون مربوط است. برای نمونه، سیستم های باربر دیوار و سیستم های سقفی آزمون های متفاوتی دارند.

مدت زمان مقاومت در برابر حریق

وقتی گفته می شود یک سیستم EI 60 یا EI 120 است، عدد بیانگر مدت عملکرد در چارچوب معیار طبقه بندی مربوطه است؛ نه اینکه «هسته پانل تا ۶۰ یا ۱۲۰ دقیقه اصلا نمی سوزد».

همچنین «مقاومت ۱۲۰ دقیقه» باید همیشه با این پرسش همراه باشد:

دقیقا کدام سیستم، با چه ضخامت، چه ورقی، چه اتصالی و با چه شرایطی آزمایش شده است؟

صفحه رسمی سازه پوشش ماموت برای خانواده پنل ضد حریق پشم سنگ، مقاومت اعلامی تا ۲۴۰ دقیقه برای دیوار و ۱۸۰ دقیقه برای سقف را منتشر می کند. این اعداد را باید به عنوان عملکرد اعلام شده سازنده در همان خانواده در نظر گرفت و برای پروژه مشخص، گزارش آزمون و ساختار دقیق خریداری شده را مبنای تصمیم قرار داد.

تست حریق ساندویچ پانل چگونه انجام می شود؟

روش آزمون به نوع جزء ساختمانی بستگی دارد.

برای مثال، EN 1364-1 روش تعیین مقاومت در برابر آتش دیوارهای غیرباربر را پوشش می دهد و همراه با استانداردهای عمومی آزمون حریق مورد استفاده قرار می گیرد.

برای عناصر باربر، EN 1365-1 روش آزمون دیوارهای باربر را پوشش می دهد.

برای کف و سقف نیز EN 1365-2 به آزمون مقاومت حریق این اجزا می پردازد.

بنابراین اگر محصولی در یک آزمون دیواری عملکرد مشخصی داشته باشد، نمی توان بدون بررسی دامنه کاربرد نتایج، همان نتیجه را عینا برای سقف یا یک آرایش اجرایی دیگر اعلام کرد.

اهمیت گواهی و گزارش آزمون

یک گواهی حریق معتبر باید تا حد امکان به محصول قابل شناسایی متصل باشد.

هنگام بررسی مستندات، موارد زیر را کنترل کنید:

1. نام تولیدکننده
2. نام و مدل محصول
3. ضخامت پانل
4. دانسیته هسته
5. نوع و ضخامت ورق
6. نوع اتصال
7. ابعاد نمونه
8. جهت مواجهه با حریق
9. استاندارد و روش آزمون
10. شماره گزارش
11. تاریخ آزمون
12. آزمایشگاه صادرکننده
13. طبقه بندی نهایی
14. محدودیت های کاربرد گزارش

این اطلاعات بسیار مهم تر از عبارت عمومی «کاملا ضد حریق» هستند.

استاندارد و گواهی ساندویچ پانل ضد حریق

استانداردهای مرتبط با پانل ضد حریق

دو موضوع را باید جدا کرد:

واکنش در برابر آتش و مقاومت در برابر آتش

EN 13501-1 برای طبقه بندی واکنش در برابر آتش محصولات ساختمانی استفاده می شود. این استاندارد کلاس هایی از A1 تا F و برای برخی کلاس ها شاخص های دود و قطرات شعله ور را شامل می شود.

EN 13501-2 نیز برای طبقه بندی مقاومت در برابر آتش اجزای ساختمانی بر اساس داده های آزمون مقاومت حریق و کنترل دود استفاده می شود.

گواهی ضد حریق چیست؟

گواهی ضد حریق، در عمل باید نشان دهد که محصول یا سیستم در شرایط مشخص آزمون چه عملکردی داشته است.

بنابراین جمله زیر ناقص است:

«این پانل گواهی ضد حریق دارد.»

سوال درست این است:

چه گواهی؟ برای کدام محصول؟ تحت چه استانداردی؟ با چه ضخامت و آرایش اجرایی؟ با چه طبقه بندی؟

سازه پوشش ماموت نیز در صفحه رسمی محصولات خود اعلام کرده است که مواد هسته مورد استفاده در ساندویچ پانل ها تحت آزمون های مختلف قرار گرفته و نتایج آزمون و مستندات مرتبط قابل بررسی است.

در گواهی و گزارش تست چه مواردی را بررسی کنیم؟

فرض کنید برای پروژه ای اعلام شده که «پانل مقاومت ۱۲۰ دقیقه دارد». قبل از درج این عدد در اسناد پروژه باید مشخص شود:

• آیا این نتیجه مربوط به پانل دیواری است یا سقفی؟
• آزمایش روی پانل کامل انجام شده یا فقط روی هسته؟
• نوع اتصال همان چیزی است که در پروژه اجرا می شود؟
• ضخامت همان ضخامت سفارش است؟
• نوع ورق یکسان است؟
• آیا نتیجه به صورت EI، REI یا طبقه بندی دیگری ارائه شده است؟
• گزارش متعلق به چه تاریخ و چه آزمایشگاهی است؟
• دامنه اعتبار گزارش برای ساختار مورد نظر چیست؟

این فرآیند از ادعای یک عدد حریق بدون پشتوانه جلوگیری می کند.

ساندویچ پانل پشم سنگ چه مزایایی دارد؟

مقاومت در برابر آتش

اصلی ترین دلیل استفاده از پشم سنگ در این خانواده محصول، عملکرد مناسب آن در پروژه هایی است که ایمنی حریق اهمیت زیادی دارد.

در صفحه رسمی فعلی سازه پوشش ماموت، پانل ضد حریق پشم سنگ با رده A2-s1,d0 و مقاومت اعلامی تا ۲۴۰ دقیقه برای دیوار و ۱۸۰ دقیقه برای سقف معرفی شده است.

عایق حرارتی

پشم سنگ در کنار عملکرد حریق، یک عایق حرارتی نیز محسوب می شود. با افزایش ضخامت، مقاومت حرارتی سیستم افزایش پیدا می کند، اما انتخاب ضخامت باید بر اساس نیاز واقعی پروژه و محاسبات حرارتی انجام شود.

عایق صوتی

ساختار الیافی پشم سنگ می تواند در کنترل انتقال صوت نیز مفید باشد. عملکرد صوتی نهایی به دانسیته، ضخامت، نوع ورق و مهم تر از همه اتصالات و مسیرهای انتقال صوت وابسته است.

مناسب برای محیط های صنعتی

در ساختمان های صنعتی، علاوه بر حریق، سر و صدا، تغییرات دما، ضربه، رطوبت و خوردگی نیز مطرح هستند. به همین دلیل هسته و نوع ورق باید هم زمان انتخاب شوند.

پایداری و دوام

دوام ساندویچ پانل فقط به هسته وابسته نیست. کیفیت ورق، پوشش ورق، طراحی اتصال، آب بندی، نگهداری و شرایط محیطی هم در طول عمر سیستم نقش دارند.

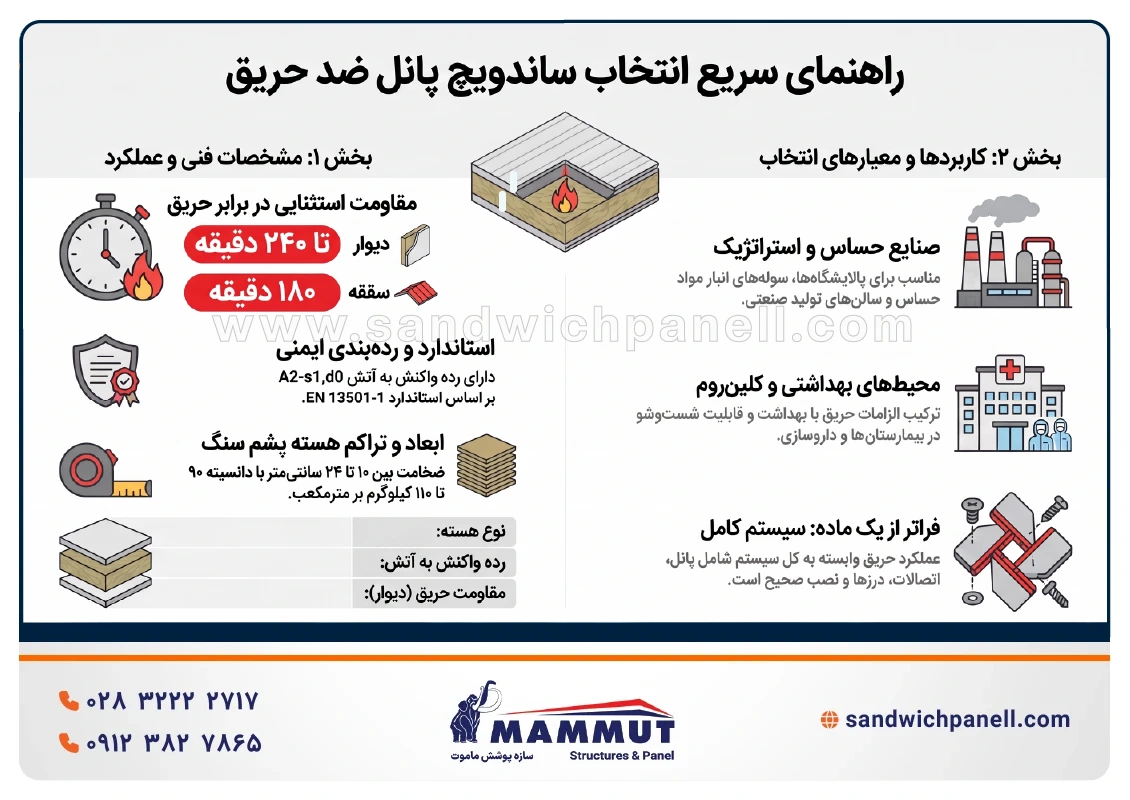

ساندویچ پانل ضد حریق برای چه پروژه هایی مناسب است؟

ساندویچ پانل ضد حریق سوله

در سوله هایی که عملیات تولید، انبارش یا نگهداری مواد حساس به آتش انجام می شود، انتخاب پوشش مقاوم در برابر آتش می تواند بخشی از استراتژی حفاظت حریق ساختمان باشد.

در چنین پروژه ای باید مشخص شود که الزام حریق برای دیوار، سقف یا هر دو وجود دارد. همچنین سازه فلزی، بازشوها، درها، عبور تاسیسات و جزئیات درزها نیز باید در طراحی دیده شوند.

ساندویچ پانل پشم سنگ سوله

ساندویچ پانل پشم سنگ سوله زمانی انتخاب می شود که در کنار پوشش سریع و عایق کاری، عملکرد حریق و صوت نیز اهمیت داشته باشد.

برای سقف سوله، علاوه بر این موارد، بار باد، بار برف و جزئیات سازه ای نیز تعیین کننده هستند.

ساندویچ پانل ضد حریق کارخانه

در کارخانه ها نوع فعالیت، مواد اولیه، فرآیند تولید و میزان بار حریق ساختمان مشخص می کند که چه سطحی از عملکرد حریق نیاز است.

به همین دلیل برای کارخانه نمی توان یک ضخامت یا یک نوع ورق را به صورت عمومی تجویز کرد.

ساندویچ پانل ضد حریق سالن صنعتی

سالن های تولید، بسته بندی، انبار و کارگاه های صنعتی می توانند به مشخصات متفاوتی نیاز داشته باشند. برای مثال، ممکن است در یک سالن عایق صوتی اهمیت بیشتری داشته باشد و در سالن دیگر کنترل حریق اولویت بالاتری داشته باشد.

ساندویچ پانل ضد حریق پالایشگاه

پالایشگاه ها و پروژه های نفت، گاز و پتروشیمی محیط هایی با الزامات تخصصی هستند. مجموعه نمایندگی سازه پوشش ماموت نیز سابقه پروژه هایی از جمله پالایشگاه نفت بندرعباس و پروژه های مرتبط با صنایع گاز و برق را در رزومه خود ثبت کرده است.

در چنین پروژه هایی صرفا خرید یک پانل با عنوان ضد حریق کافی نیست؛ مدارک فنی پروژه، مشخصات حریق، کلاس بندی، نوع نصب و تایید مهندس مشاور باید ملاک انتخاب باشد.

ساندویچ پانل ضد حریق بیمارستان

در بیمارستان ها ترکیب الزامات حریق، بهداشت، قابلیت شست و شو و کنترل صوتی اهمیت دارد.

در پروژه های بیمارستانی ممکن است ساندویچ پانل اتاق تمیز، پانل پشم سنگ یا ترکیبی از راهکارها مورد استفاده قرار گیرد و انتخاب نهایی به نوع فضا بستگی دارد.

در محصولات ماموت، پانل های کلین روم با سطوح قابل شست و شو و کاربرد در محیط های دارویی و الکترونیکی نیز عرضه می شوند.

ساندویچ پانل اتاق تمیز ضد حریق

برای کلین روم، ضد حریق بودن تنها معیار انتخاب نیست. کنترل آلودگی، صافی سطح، مقاومت شیمیایی، قابلیت شست و شو، اتصالات، کنترل ذرات و کلاس پاکیزگی نیز باید بررسی شوند.

در نتیجه در یک کلین روم دارویی، نمی توان فقط بر اساس «پشم سنگ بودن» پانل تصمیم گرفت؛ باید دیتاشیت کل سیستم پوشش انتخاب شود.

چگونه ساندویچ پانل ضد حریق مناسب انتخاب کنیم؟

انتخاب بر اساس نوع پروژه

اول مشخص کنید پروژه شما چیست:

انتخاب بر اساس زمان مقاومت مورد نیاز

اگر پروژه نیازمند مقاومت EI 60، EI 90 یا EI 120 است، مستقیما به سراغ محصولی بروید که گزارش آزمون مربوط به همان طبقه بندی را داشته باشد.

این کار بسیار دقیق تر از آن است که گفته شود:

«چون پانل پشم سنگ است، پس ۲ ساعت مقاومت دارد.»

انتخاب بر اساس ضخامت

ضخامت باید از ترکیب نیاز حرارتی، حریق، اجرایی و اقتصادی استخراج شود.

ممکن است یک پروژه با ضخامت ۱۰ سانتی متر از نظر حرارتی مناسب باشد، ولی الزام حریق آن ساختار دیگری را تحمیل کند. برعکس، افزایش ضخامت بدون توجه به گزارش آزمون لزوما عملکرد حریق متناظر ایجاد نمی کند.

انتخاب بر اساس دانسیته پشم سنگ

دانسیته پارامتر مهمی در طراحی پانل پشم سنگ است، اما نباید به شکل مستقل تفسیر شود.

در صفحه رسمی ماموت برای خانواده پانل ضد حریق، دانسیته ۹۰ تا ۱۱۰ کیلوگرم بر مترمکعب اعلام شده است.

برای سفارش صنعتی، عدد دانسیته باید دقیقا از مشخصات فنی محصول مورد نظر در پیش فاکتور و دیتاشیت کنترل شود.

انتخاب بر اساس نوع ورق و پوشش

ورق پانل می تواند بر دوام، مقاومت خوردگی، ظاهر، شست و شو و هزینه تاثیر بگذارد.

سازه پوشش ماموت استفاده از ورق های گالوانیزه، آلوزینک، پلاستیسول، آلومینیوم و استیل را برای محصولات مختلف خود اعلام کرده است.

برای منطقه ساحلی یا محیط خورنده، نوع ورق و پوشش سطحی اهمیت بیشتری پیدا می کند. در محیط های بهداشتی نیز انتخاب سطح قابل شست و شو و مقاوم در برابر مواد شوینده اهمیت دارد.

انتخاب بر اساس استاندارد و گواهی

پیشنهاد عملی این است که قبل از خرید، مدارک فنی را دریافت کنید و سپس محصول را با اسناد پروژه تطبیق دهید.

انتخاب بر اساس گزارش تست

شماره گزارش آزمون، مدل محصول و آرایش نمونه را کنترل کنید. گزارش آزمونی که برای سیستم دیگری صادر شده است، لزوما برای ساختار شما قابل تعمیم نیست.

جدول تصمیم گیری خرید

ساندویچ پانل ضد حریق ماموت

سازه پوشش ماموت برای محصولات ساندویچ پانل خود خانواده های مختلفی شامل دیواری، سقفی، اتاق تمیز و سردخانه ای را ارائه می کند و برای محصولات مقاوم در برابر آتش نیز هسته پشم سنگ را معرفی کرده است.

ساندویچ پانل نسوز ماموت

در بازار، عبارت «ساندویچ پانل نسوز ماموت» برای جست و جوی محصولات مقاوم در برابر حریق استفاده می شود. اما هنگام خرید باید عنوان جست و جویی را به مشخصات فنی تبدیل کرد:

نوع هسته + ضخامت + دانسیته + ورق + اتصال + رده واکنش به آتش + مقاومت حریق + گزارش آزمون

صفحه رسمی ماموت در نسخه فعلی، برای پنل ضد حریق پشم سنگ رده A2-s1,d0 و عملکرد اعلامی تا ۲۴۰ دقیقه برای دیوار و ۱۸۰ دقیقه برای سقف را ذکر می کند.

ساندویچ پانل پشم سنگ ماموت

ساندویچ پانل پشم سنگ ماموت برای پروژه هایی که عملکرد حرارتی، صوتی و حریق هم زمان مطرح است قابل بررسی است. ضخامت، دانسیته و ساختار پنل باید بر اساس نیاز پروژه انتخاب شود.

مشخصات و کاربرد محصولات ماموت

برای محصول ضد حریق پشم سنگ، مشخصات منتشر شده فعلی شامل این موارد است:

این اعداد، اطلاعات منتشر شده توسط سازنده هستند و برای خرید پروژه ای باید با دیتاشیت و گزارش آزمون مدل انتخابی تطبیق داده شوند.

برای پروژه ای که الزام حریق دارد، قبل از ثبت سفارش می توانید مشخصات پروژه، ضخامت مورد نظر، متراژ، شهر پروژه و نوع پوشش را ارسال کنید تا انتخاب محصول و برآورد اولیه بر اساس همین اطلاعات انجام شود.

قیمت ساندویچ پانل ضد حریق

قیمت ساندویچ پانل ضد حریق یک عدد ثابت نیست، زیرا ساختار پانل و هزینه نهایی پروژه به چند متغیر هم زمان وابسته است.

قیمت ساندویچ پانل پشم سنگ

قیمت ساندویچ پانل پشم سنگ تحت تاثیر مواردی مانند:

• ضخامت هسته
• دانسیته
• جنس ورق
• ضخامت ورق
• نوع پوشش ورق
• عرض مفید
• طول پانل
• حجم سفارش
• نوع اتصال
• متراژ
• رنگ
• فلاشینگ و متعلقات
• حمل
• نصب

تعیین می شود.

صفحه رسمی سازه پوشش ماموت نیز قیمت ساندویچ پانل را وابسته به نوع هسته، ضخامت، ابعاد، جنس ورق و کاربرد ویژه معرفی می کند.

قیمت بر اساس ضخامت

در حالت کلی، با افزایش ضخامت هسته، مقدار مواد مصرفی افزایش یافته و قیمت هر مترمربع نیز معمولا تغییر می کند. اما در خرید واقعی، مقایسه صرفا بر اساس ضخامت درست نیست.

برای مثال، پانل ۱۰ سانتی متر با ورق ۰.۵ میلی متر و یک پانل ۱۰ سانتی متر با مشخصات ورق، پوشش و اتصال متفاوت، الزاما قیمت یکسانی ندارند.

قیمت ساندویچ پانل ضد حریق ماموت

قیمت دقیق باید بر اساس سفارش واقعی استعلام شود. صفحه رسمی فعلی ماموت برای خانواده عمومی ساندویچ پانل بازه های قیمتی منتشر کرده است، اما این عدد را نمی توان به عنوان قیمت قطعی ساندویچ پانل ضد حریق پشم سنگ در نظر گرفت؛ زیرا قیمت محصول ضد حریق به ساختار و مشخصات سفارش وابسته است.

در نتیجه، به جای درج یک عدد قدیمی که چند هفته بعد اعتبار تجاری خود را از دست می دهد، بهتر است صفحه محصول دارای فرمول قیمت گذاری + فرم استعلام قیمت روز باشد.

قیمت هر متر مربع چگونه محاسبه می شود؟

فرمول پایه برای محاسبه مقدار پانل:

مساحت پانل = تعداد پانل × طول پانل × عرض مفید

سپس قیمت کل تقریبا از رابطه زیر به دست می آید:

قیمت کل = قیمت پانل + متعلقات + فلاشینگ + حمل + نصب

در پروژه های واقعی ممکن است پرت برش، فرم خاص سقف، بازشوها، گوشه ها، درزها و جزئیات اجرایی نیز روی مقدار نهایی متریال اثر بگذارند.

خرید ساندویچ پانل ضد حریق

خرید ساندویچ پانل ضد حریق باید از مشخصات فنی پروژه شروع شود، نه از قیمت.

اول نوع کاربرد مشخص شود؛ سپس سطح عملکرد حریق، ضخامت، دانسیته، نوع ورق و سیستم اتصال تعیین شود.

خرید ساندویچ پانل پشم سنگ

برای خرید ساندویچ پانل پشم سنگ، حداقل این اطلاعات را از فروشنده دریافت کنید:

• دیتاشیت
• مشخصات هسته
• دانسیته
• ضخامت
• نوع ورق
• ضخامت ورق
• نوع اتصال
• گزارش آزمون حریق
• استاندارد مورد استفاده
• شرایط حمل
• گارانتی یا تعهدات تامین کننده

خرید ساندویچ پانل ضد حریق ماموت

برای خرید محصول ماموت، نام برند باید شروع بررسی باشد، نه پایان آن.

محصول انتخابی را با مشخصات پروژه تطبیق دهید و سپس از فروشنده بخواهید مشخصات دقیق همان مدل را در پیش فاکتور ثبت کند.

برای استعلام قیمت چه اطلاعاتی لازم است؟

برای اینکه قیمت واقعی و قابل استفاده دریافت کنید، این اطلاعات را ارسال کنید:

نوع پانل + ضخامت + متراژ + نوع ورق + کاربرد + شهر پروژه + نیاز به نصب

اگر پروژه صنعتی است، بهتر است اطلاعات زیر هم ارسال شود:

نوع سازه + ابعاد تقریبی + نوع کاربری + الزام حریق + مدت مقاومت مورد نیاز + نقشه یا دیتیل در صورت وجود

سفارش و ارسال ساندویچ پانل

هزینه حمل ساندویچ پانل به طول پانل، حجم سفارش، شهر مقصد، نوع خودرو، شرایط بارگیری و محدودیت های مسیر بستگی دارد.

برای پروژه های خارج از قزوین، حمل باید از ابتدا در برآورد تجاری دیده شود تا قیمت هر مترمربع به شکل مصنوعی پایین نشان داده نشود.

برای استعلام قیمت روز ساندویچ پانل ضد حریق ماموت، اطلاعات پروژه را ارسال کنید تا مشخصات فنی، مقدار مورد نیاز، حمل و در صورت نیاز نصب، در یک برآورد واحد بررسی شود.

نصب ساندویچ پانل ضد حریق

عملکرد واقعی ساندویچ پانل فقط به خرید متریال وابسته نیست. نحوه نصب می تواند روی یکپارچگی پوشش، آب بندی، انتقال دود و عملکرد نهایی سیستم تاثیر بگذارد.

اجرای صحیح اتصال پانل ها

اتصال پانل ها باید مطابق دیتیل اجرایی همان محصول انجام شود.

فاصله پیچ ها، نوع پیچ، واشر، نحوه اتصال پنل ها به زیرسازی و جهت نصب باید بر اساس دستورالعمل اجرایی بررسی شود.

اجرای متفاوت از ساختار آزمون شده می تواند دامنه اعتبار برخی نتایج آزمون را محدود کند.

اهمیت آب بندی درزها

درز پانل، محل اتصال دو قطعه به یکدیگر است. در صورت اجرای ضعیف، نفوذ آب، هوا و گرد و غبار افزایش پیدا می کند.

در پروژه های حساس، جزئیات آب بندی و بستن درزها بخشی از عملکرد کل سیستم محسوب می شود.

اجرای اطراف بازشوها و اتصالات

درها، پنجره ها، عبور کابل، لوله، کانال، دریچه و سایر بازشوها نقاط حساسی در پوسته ساختمان هستند.

اگر پانل دارای عملکرد حریق مشخص است، جزئیات بازشو نیز باید با الزامات حریق پروژه هماهنگ شود.

یک پانل دارای گزارش EI مشخص، به این معنی نیست که هر نوع دریچه یا نفوذ تاسیسات می تواند بدون طراحی مناسب در آن ایجاد شود.

چرا اجرای صحیح در عملکرد حریق اهمیت دارد؟

عملکرد حریق مربوط به یک سیستم ساختمانی است. سیستم شامل پنل، اتصال، زیرسازی، درز، بازشو و جزئیات اجرایی است.

به همین دلیل، تخصص تیم اجرا یکی از عوامل مهم در پروژه های صنعتی محسوب می شود.

مجموعه نمایندگی رسمی سازه پوشش ماموت در استان قزوین، تامین متریال، مشاوره فنی، برآورد و اجرای پروژه ساندویچ پانل را در مجموعه خدمات خود ارائه می کند و سابقه فعالیت اجرایی آن از سال ۱۳۷۸ ثبت شده است.

تجربه ما در اجرای ساندویچ پانل ضد حریق

«در پروژه های صنعتی که با ساندویچ پانل پشم سنگ کار کرده ایم، یک نکته برای ما همیشه تعیین کننده بوده: عملکرد پانل فقط به اسم “ضد حریق” یا حتی خود هسته پشم سنگ وابسته نیست. ما قبل از اجرا، مشخصات ضخامت، دانسیته، نوع ورق و جزئیات اتصال را با نیاز پروژه تطبیق می دهیم و در زمان نصب هم روی درزها، آب بندی، محل اتصال ها و اطراف بازشوها حساسیت زیادی داریم. تجربه اجرای پروژه های صنعتی به ما نشان داده که اگر این جزئیات درست اجرا نشوند، حتی یک پانل با مشخصات فنی مناسب هم لزوماً در عمل همان عملکردی را که روی کاغذ انتظار داریم ارائه نمی دهد. به همین دلیل، در پروژه های دارای الزام حریق، انتخاب متریال و اجرای صحیح را از هم جدا نمی کنیم و هر دو را بخشی از یک سیستم واحد می دانیم.»

سوالات متداول

ساندویچ پانل ضد حریق چیست؟

ساندویچ پانل ضد حریق یک پنل چندلایه با هسته عایق و دو لایه ورق فلزی است که برای پروژه هایی با الزامات عملکرد در برابر آتش انتخاب می شود. در محصولات پشم سنگ، مشخصات حریق باید از طبقه بندی و گزارش آزمون محصول استخراج شود.

ساندویچ پانل پشم سنگ چه میزان مقاومت در برابر آتش دارد؟

مقدار مقاومت به محصول، ضخامت، نوع اتصال و ساختار سیستم بستگی دارد. سازه پوشش ماموت در صفحه رسمی فعلی خود برای خانواده ضد حریق پشم سنگ، مقاومت اعلامی تا ۲۴۰ دقیقه برای دیوار و ۱۸۰ دقیقه برای سقف را منتشر کرده است. برای پروژه مشخص، گزارش آزمون همان محصول باید ملاک قرار گیرد.

تفاوت ساندویچ پانل ضد حریق و نسوز چیست؟

«نسوز» یک عبارت عمومی بازار است، اما از نظر فنی باید آن را با طبقه بندی واکنش به آتش یا مقاومت در برابر آتش مرتبط کرد. استاندارد EN 13501-1 به واکنش در برابر آتش و EN 13501-2 به طبقه بندی مقاومت در برابر آتش اجزای ساختمانی مربوط است.

قیمت ساندویچ پانل ضد حریق چگونه محاسبه می شود؟

قیمت به هسته، ضخامت، دانسیته، نوع ورق، ضخامت ورق، ابعاد، متراژ، نوع اتصال، متعلقات، حمل و نصب بستگی دارد. برای قیمت دقیق باید مشخصات پروژه استعلام شود.

ساندویچ پانل ضد حریق ماموت چه مشخصاتی دارد؟

در صفحه رسمی فعلی ماموت، برای پانل ضد حریق پشم سنگ ضخامت ۱۰ تا ۲۴ سانتی متر، دانسیته ۹۰ تا ۱۱۰ کیلوگرم بر مترمکعب، رده A2-s1,d0 و مقاومت اعلامی تا ۲۴۰ دقیقه برای دیوار و ۱۸۰ دقیقه برای سقف منتشر شده است.

چه ضخامتی برای ساندویچ پانل ضد حریق مناسب است؟

ضخامت بر اساس سطح عایق کاری، الزام حریق، کاربری ساختمان، شرایط اقلیمی، دهانه، نوع اتصال و مشخصات سازه تعیین می شود. نمی توان یک ضخامت عمومی را برای همه پروژه ها مناسب دانست.

ساندویچ پانل ضد حریق برای سوله مناسب است؟

بله، ساندویچ پانل پشم سنگ می تواند برای سوله و سالن صنعتی دارای الزامات حریق مورد استفاده قرار گیرد، به شرط آنکه مشخصات پنل و سیستم نصب با الزامات پروژه تطبیق داشته باشد.

آیا برای بیمارستان و کلین روم می توان از پانل ضد حریق استفاده کرد؟

بله، اما انتخاب باید هم زمان الزامات حریق و الزامات بهداشتی را پوشش دهد. برای کلین روم، سطح قابل شست و شو، اتصالات، کنترل آلودگی و مقاومت شیمیایی نیز مهم هستند. محصولات اتاق تمیز ماموت برای محیط های حساس بهداشتی عرضه می شوند.

گواهی ضد حریق ساندویچ پانل چیست؟

گواهی یا گزارش آزمون سندی است که عملکرد محصول یا سیستم را تحت شرایط آزمون مشخص مستند می کند. هنگام بررسی آن باید محصول، ضخامت، ورق، اتصال، استاندارد آزمون، آزمایشگاه و طبقه بندی نهایی بررسی شود.

تست حریق ساندویچ پانل چگونه انجام می شود؟

روش آزمون با توجه به نوع جزء ساختمانی متفاوت است. برای نمونه EN 1364-1 مربوط به دیوارهای غیرباربر و EN 1365-2 مربوط به کف و سقف های باربر است. نتایج باید در چارچوب استاندارد آزمون و دامنه کاربرد آن تفسیر شوند.

دانسیته پشم سنگ چه تاثیری بر مشخصات پانل دارد؟

دانسیته یکی از مشخصات فنی هسته پشم سنگ است و می تواند با ویژگی هایی مانند عملکرد حرارتی، صوتی و مکانیکی ارتباط داشته باشد. با این حال، نمی توان فقط از روی دانسیته زمان مقاومت حریق را تعیین کرد و برای چنین ادعایی باید گزارش آزمون محصول بررسی شود.

ساندویچ پانل پشم سنگ بهتر است یا پلی یورتان برای پروژه های دارای الزامات حریق؟

پاسخ به نوع الزام پروژه بستگی دارد. پشم سنگ یکی از هسته های اصلی مورد استفاده برای پروژه های حریق محور است، اما برخی ساختارهای PIR نیز می توانند با گزارش آزمون و گواهی معتبر برای کاربردهای خاص انتخاب شوند. در نتیجه، مقایسه باید بر مبنای رده حریق، مقاومت مورد نیاز، ضریب انتقال حرارت، وزن، رطوبت، قیمت و گزارش آزمون انجام شود، نه صرفا نام هسته.

جمع بندی

برای خرید ساندویچ پانل ضد حریق، سه سوال باید هم زمان پاسخ داده شوند:

پانل از چه هسته ای ساخته شده است؟

در برابر آتش دقیقا چه عملکردی دارد؟

آیا همین عملکرد برای ساختار و نحوه اجرای پروژه من مستند شده است؟

ساندویچ پانل پشم سنگ به دلیل ماهیت هسته معدنی خود یکی از گزینه های مهم در پروژه های دارای الزامات حریق است. در محصولات فعلی سازه پوشش ماموت، خانواده ضد حریق پشم سنگ با ضخامت ۱۰ تا ۲۴ سانتی متر، دانسیته ۹۰ تا ۱۱۰ کیلوگرم بر مترمکعب، رده A2-s1,d0 و مقاومت اعلامی تا ۲۴۰ دقیقه برای دیوار و ۱۸۰ دقیقه برای سقف معرفی شده است.

با این حال، در پروژه های صنعتی نباید یک عدد مقاومت حریق را مستقل از محصول، ضخامت، اتصال و گزارش آزمون تفسیر کرد. استانداردهای EN 13501-1 و EN 13501-2 نیز دقیقا برای تفکیک مفاهیم واکنش در برابر آتش و طبقه بندی مقاومت در برابر آتش به کار می روند.

برای تامین ساندویچ پانل ضد حریق، تیم فنی نمایندگی رسمی شرکت سازه پوشش ماموت در استان قزوین به مدیریت مهندس شاه محمدی، برآورد متریال، مشاوره انتخاب محصول و خدمات اجرایی را ارائه می دهد. مجموعه بر اساس اطلاعات سازمانی خود از سال ۱۳۷۸ در این حوزه فعال است و تامین و اجرای پروژه های صنعتی و ساختمانی را پوشش می دهد.

جهت استعلام قیمت روز ساندویچ پانل ضد حریق و دریافت مشاوره فنی، نوع پانل، ضخامت، متراژ، نوع ورق، شهر پروژه و نیاز به نصب را ارسال کنید.

نمایندگی رسمی شرکت سازه پوشش ماموت در استان قزوین ـ به مدیریت مهندس شاه محمدی

تلفن دفتر مرکزی: ۰۲۸۳۲۲۲۲۷۱۷

پشتیبانی و واتساپ: ۰۹۱۲۳۸۲۷۸۶۵
